Комплект установки авт. мод. выкл. (внутр. дверь) 300х800 FORMAT IEK YKM40D-FO-MCV-030-080

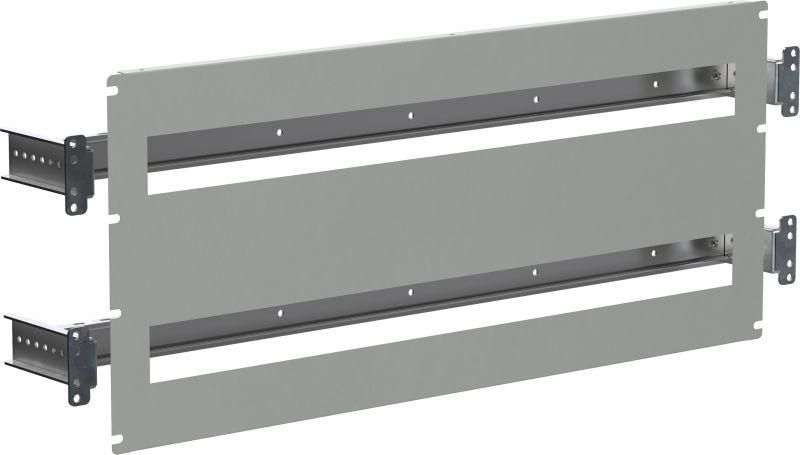

Комплект установки автоматического выключателя внутренняя дверь 300х800 FORMAT IEK (артикул ykm40d-fo-mcv-030-080) предназначен для компактной и безопасной сборки шкафов с большим количеством модульных устройств - например, автоматических выключателей, УЗО, реле. Этот элемент конструкции обеспечивает надёжную фиксацию DIN-реек и защищает токоведущие части от случайного контакта.

Назначение и область применения

Комплект установки автоматического выключателя внутренняя дверь 300х800 FORMAT IEK используется для монтажа модульного электрооборудования внутри распределительных щитов с фальш-панелью. Подходит для установки в помещениях с нормальной средой - офисах, производственных цехах, жилых зданиях. Обеспечивает удобный доступ к оборудованию и исключает случайное прикосновение к токоведущим частям благодаря закрытому корпусу.

Технические характеристики

• Размеры: 300×800 мм - соответствует стандартным габаритам щитов для группового учёта и распределения нагрузки
• Количество модулей: 68 - позволяет разместить до 68 стандартных модулей шириной 17,5 мм (например, автоматы, УЗО, реле)
• Количество DIN-реек: 2 - две параллельные рейки для равномерного распределения нагрузки и упрощённого обслуживания
• Тип крышки: с вырезами/прорезями - обеспечивают доступ к клавишам, индикаторам и клеммам без снятия крышки
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в условиях постоянной нагрузки
• Регулируемый отступ DIN-реек: от 54 мм до 116,5 мм с шагом 12,5 мм - позволяет адаптировать расположение реек под тип оборудования и условия монтажа

Совместимость и монтаж

Комплект установки автоматического выключателя внутренняя дверь 300х800 FORMAT IEK совместим со всеми стандартными DIN-рейками типа TS35. Для установки необходимо заранее смонтировать вертикальный уголок для фальш-панелей - он служит основой для крепления всей конструкции. Перфорация на кронштейнах позволяет точно задать расстояние между рейкой и передней панелью, что особенно важно при использовании глубоких аппаратов или кабельных каналов. Монтаж выполняется с помощью саморезов или болтов через отверстия в боковых стенках.

Преимущества

• Высокая плотность компоновки - 68 модулей позволяют вместить сложные системы управления в ограниченном пространстве
• Гибкая настройка положения реек - возможность изменять отступ на 12,5 мм позволяет избежать перегрева и затруднений при подключении проводов
• Защита от доступа - закрытая конструкция снижает риск поражения током и повреждения оборудования
• Удобство сервиса - прорези в крышке дают доступ к управлению без демонтажа, что экономит время при проверке и переключении

Ограничения применения

• Не предназначена для наружной установки - не имеет защиты IP выше, чем базовая, и не рассчитана на воздействие осадков, пыли или температурных перепадов
• Требует предварительной установки вертикального уголка - без него монтаж невозможен; не является самостоятельным корпусом
• Подходит только для модульного оборудования стандарта IEC 60947 - несовместима с крупногабаритными устройствами, не имеющими DIN-крепления
• Максимальная высота 800 мм ограничивает использование в щитах с очень длинными рядами - для более высоких систем потребуется другой формат

Примеры использования

• Щиты управления на производственных линиях - для размещения автоматов, термореле, преобразователей частоты
• Аппаратные комнаты в многоквартирных домах - для групповой защиты этажей или секций
• Системы АСУ ТП - где требуется компактная и защищённая установка контроллеров, реле времени и сигнализации
• Объекты ЖКХ - для монтажа счётчиков, УЗО и автоматов в распределительных щитах на лестничных площадках

Практические советы

• Перед монтажом проверьте, чтобы все устройства, которые планируете установить, помещались в 68 модулей - учитывайте двойные и тройные модули
• При регулировке отступа DIN-реек используйте уровень - неравномерный зазор может вызвать перекос и трудности с подключением
• Не забудьте про запас места для кабелей - рекомендуется оставлять минимум 20–30 мм свободного пространства за рейками
• Для долговечности используйте только оригинальные крепления и уголки от IEK - совместимость гарантируется только с продукцией серии FORMAT
• При замене оборудования - всегда отключайте питание и проверяйте отсутствие напряжения, даже если крышка закрыта
