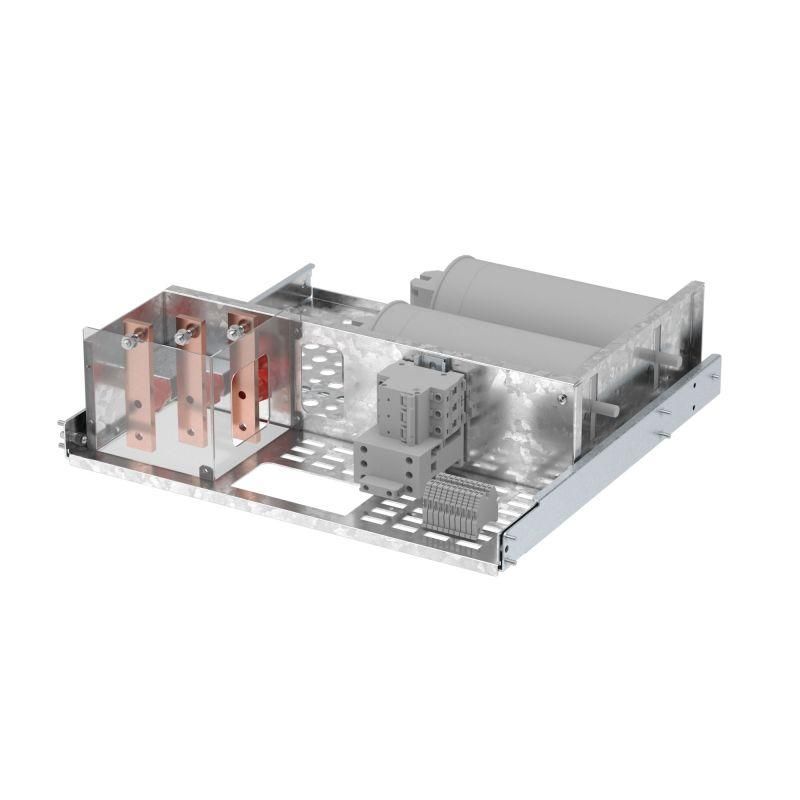

Комплект установки компенсации реактивной мощности RAM power Ш=600 В=300 DKC (ДКС) R5PKUC630

Комплект установки компенсации реактивной мощности Ш=600 В=300, монтажный аксессуар распределительного шкафа 300x500 от DKC (ДКС), артикул r5pkuc630, предназначен для внутренней установки в распределительные шкафы серии CQE N. Это готовый модуль для быстрого монтажа устройств компенсации реактивной мощности, обеспечивающий доступ к оборудованию и упрощающий сервисное обслуживание.

Назначение и область применения

Этот комплект используется для организации выкатного отсека внутри распределительного шкафа, куда устанавливаются элементы системы компенсации реактивной мощности (УКРМ): конденсаторы, контакторы, регуляторы. Он подходит для шкафов серии CQE N шириной 600 мм и высотой 300 мм. Комплект обеспечивает удобный доступ к оборудованию при работе и техобслуживании, особенно когда требуется частая настройка или замена компонентов. Применяется в промышленных объектах: на заводах, в цехах, на насосных станциях, где есть значительная нагрузка с индуктивным характером - двигатели, трансформаторы, сварочные аппараты.

Технические характеристики

• Тип изделия: комплект установочный
• Габариты: ширина 600 мм, высота 300 мм, глубина 500 мм
• Материал корпуса: сталь
• Максимальная мощность подключаемой УКРМ: до 50 кВАр
• Тип монтажа: выкатной, с направляющими
• Подходит для шкафов глубиной от 600 мм

Совместимость и монтаж

Комплект совместим исключительно с напольными шкафами серии CQE N (ширина 600 мм, высота 300 мм). Для установки он фиксируется внутри шкафа с помощью болтовых соединений. Глубина отсека 500 мм позволяет использовать его как в шкафах одностороннего, так и двустороннего обслуживания - главное, чтобы общая глубина шкафа была не менее 600 мм. Монтаж требует предварительного определения места расположения в шкафу и проверки свободного пространства за задней стенкой. Направляющие позволяют беспрепятственно выдвигать и возвращать отсек, что ускоряет диагностику и замену компонентов.

Преимущества

• Выкатная конструкция обеспечивает легкий доступ ко всем компонентам УКРМ без демонтажа шкафа
• Стальной корпус гарантирует механическую прочность и долговечность
• Фиксированные габариты соответствуют стандартным размерам шкафов CQE N - снижает риск ошибок при сборке
• Интеграция в существующую систему без доработок конструкции шкафа

Ограничения применения

• Не подходит для шкафов других серий или нестандартных размеров
• Запрещено использование в условиях повышенной влажности без дополнительной защиты - материал не имеет антикоррозийного покрытия
• Не рассчитан на установку оборудования мощностью выше 50 кВАр - перегрузка может вызвать перегрев и повреждение конструкции
• Требуется минимум 600 мм глубины шкафа; при меньшей глубине монтаж невозможен

Примеры использования

• Установка в промышленном шкафу CQE N на участке с группой асинхронных двигателей (например, в цехе по переработке пластмасс)
• Использование в системе автоматического управления энергопотреблением на пищевом комбинате
• Монтаж в распределительном пункте с постоянной нагрузкой от трансформаторов и компрессоров

Практические советы

• Перед монтажом проверьте, что глубина вашего шкафа составляет не менее 600 мм - иначе комплект не поместится
• Убедитесь, что в отсеке достаточно места для проводки между компонентами УКРМ; рекомендуется оставлять зазор 50–80 мм вокруг оборудования
• При использовании в пыльных средах предусмотрите дополнительную вентиляцию или герметизацию входов кабелей
• Обязательно закрепите комплект жестко к раме шкафа - слабые крепления могут привести к люфтам и износу направляющих
• При замене компонентов всегда отключайте питание и используйте средства защиты - даже после отключения конденсаторы могут сохранять заряд
