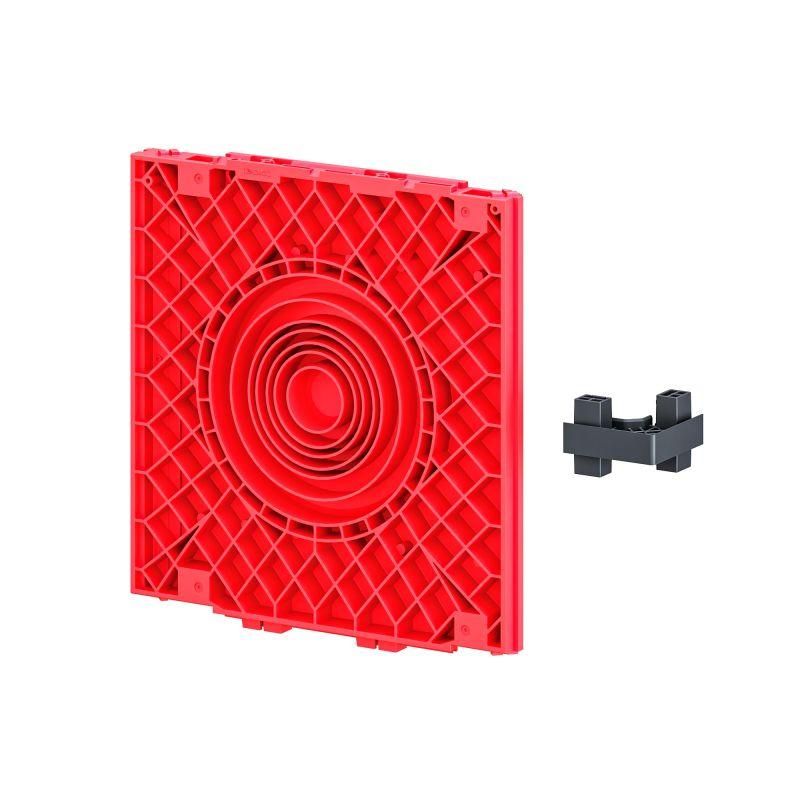

Комплект вертикального расширения 750х375х750 мм для модульного колодца 270375 | 170375 DKC ДКС

Комплект вертикального расширения 750×375×750 мм для модульного колодца 270375, модуль вертикального расширения 375×375 мм DKC (артикул 170375) предназначен для увеличения высоты кабельных колодцев из полиэтиленовых модулей без демонтажа основной конструкции. Продукт совместим с серийными решениями Octopus и используется в системах кабельной канализации.

Назначение и область применения

Модуль вертикального расширения 375×375 мм DKC применяется для надстройки существующих колодцев типа 270375. Он позволяет заменить повреждённый элемент или повысить уровень доступа к кабелям, когда требуется больше места для прокладки, обслуживания или будущего расширения сети. Подходит для подземных сетей связи, слаботочных систем, кабельных трасс в городах, промышленных зонах и жилых массивах.

Технические характеристики

• Размеры модуля: 375 × 375 мм (основание), высота - 375 мм
• Материал: полиэтилен (PE) - устойчив к коррозии, химически инертен, долговечен в грунте
• Поддерживаемый диапазон диаметров труб: от 40 до 200 мм
• Количество фиксаторов в комплекте: 1 угловой
• Совместим с колодцем артикула 270375

Совместимость и монтаж

Модуль 170375 DKC соединяется с базовым колодцем 270375 методом «шип–паз». Установка выполняется поверх уже смонтированной конструкции. Каждый модуль требует установки одного углового фиксатора - он предотвращает смещение при засыпке грунтом. Для увеличения высоты колодца на 750 мм потребуются два модуля 170375 и два модуля 170750. Монтаж возможен при температуре от –20 C до +40 C. Не допускается перегрузка стенок модуля внешним давлением свыше проектных значений.

Преимущества

• Лёгкий вес - удобна транспортировка и ручная установка
• Устойчив к воздействию почвы, влаги и биологических факторов
• Не требует специальных инструментов - сборка на защёлках
• Имеет точную геометрию, обеспечивает герметичность стыков
• Совместим с другими элементами серии Octopus - можно комбинировать с горизонтальными и угловыми модулями

Ограничения применения

• Не предназначена для использования в условиях постоянного гидростатического давления выше 1,5 м водяного столба
• Не рекомендуется применять в районах с сильным сейсмическим риском без дополнительного крепления
• Запрещено использовать в качестве несущей конструкции для оборудования массой более 50 кг
• Не подходит для прямого контакта с открытым пламенем или нагревом выше 80 C

Примеры использования

• Добавление высоты кабельного колодца при переустройстве городской сети связи
• Замена деформированного модуля после проседания грунта
• Обеспечение доступа к новому уровню кабелей при модернизации системы
• Строительство временных или расширяемых кабельных переходов на объектах с ограниченным пространством

Практические советы

• Перед монтажом проверьте внутренние поверхности модуля на наличие повреждений - даже небольшие царапины могут стать причиной протечки
• Фиксатор всегда устанавливается в угол, где встречаются три стенки - так обеспечивается максимальная устойчивость
• При использовании нескольких модулей 170375 DKC выравнивайте швы между уровнями - это снижает риск образования «мостиков» нагрузки
• Грунт вокруг колодца уплотняйте послойно, начиная с нижней части, чтобы избежать перекоса всей конструкции
• Артикул 170375 нельзя использовать вместо основного модуля - он работает только как насадка на колодец 270375
