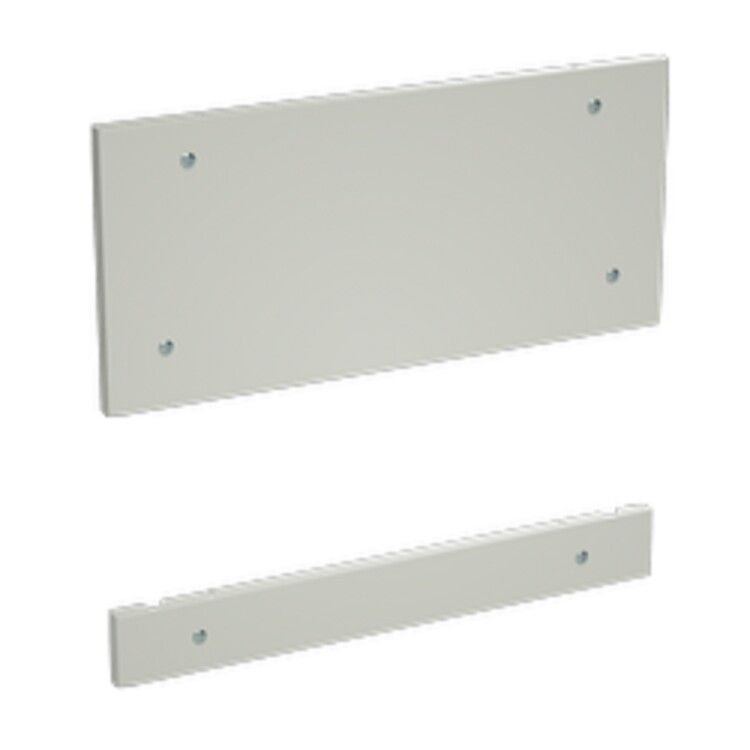

Комплект внешних глухих компенсационных панелей Ш=600 В=100+100 | R5CPFBM611 DKC ДКС

Комплект внешних глухих компенсационных панелей DKC (ДКС) артикул r5cpfbm611 - это металлические накладные панели из стали, предназначенные для физического разделения зон внутри силового шкафа и защиты от случайного контакта с токоведущими элементами. Устанавливаются в шкафы шириной 600 мм, обеспечивают безопасную организацию внутреннего пространства.

Назначение и область применения

Комплект внешних глухих компенсационных панелей DKC (ДКС) артикул r5cpfbm611 используется для создания барьеров между различными участками электроустановки. Они предотвращают случайный доступ к главным сборным шинам, токоведущим частям и другим опасным элементам. Применяются в силовых шкафах, где требуется разделение на функциональные зоны - например, между источником питания и нагрузками, или между разными цепями управления.

Технические характеристики

• Тип изделия: панель распределения энергии
• Материал: сталь
• Цвет: серый
• Ширина: 600 мм
• Высота: 100 мм + 100 мм (две отдельные панели - верхняя и нижняя)
• Исполнение: глухие (сплошные, без проёмов)
• Серия: RAM power

Совместимость и монтаж

Панели рассчитаны на установку в шкафы стандартной ширины 600 мм. Крепятся накладным способом - к раме или стенкам корпуса с помощью болтов или саморезов. Для монтажа необходим доступ к внутренним поверхностям шкафа. Обе панели устанавливаются отдельно: одна сверху, вторая снизу, образуя два барьера. Монтаж не требует специальных инструментов, кроме отвертки или гаечного ключа подходящего размера.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции
• Устойчивость к деформациям при длительной эксплуатации
• Сплошная поверхность исключает риск попадания сторонних предметов или инструментов в токоведущую часть
• Серый цвет соответствует типовой окраске промышленных шкафов, обеспечивает эстетичный вид
• Разделение на две части позволяет гибко планировать расположение барьеров в зависимости от схемы шкафа

Ограничения применения

• Не предназначены для использования вне закрытых шкафов - не имеют степени защиты IP
• Не обеспечивают электрическую изоляцию - работают только как физический барьер
• Не совместимы со шкафами шириной менее или более 600 мм
• Не рекомендуются для сред с повышенной коррозийной активностью (агрессивные пары, химикаты, морская среда)

Примеры использования

• Разделение зоны главных шин и зоны автоматических выключателей в распределительном щите
• Ограничение доступа к шинам переменного тока в промышленных станках
• Формирование изолированных секторов в шкафах управления насосами, конвейерами или системами вентиляции
• Защита от несанкционированного вмешательства в зоне коммуникаций между модулями

Практические советы

• Перед установкой проверьте точное соответствие ширины шкафа - 600 мм. Отклонение даже на несколько миллиметров может затруднить монтаж
• Убедитесь, что места крепления панелей не перекрывают провода, кабели или клеммы - предусмотрите свободный проход
• При использовании нескольких комплектов - соблюдайте последовательность: верхняя панель всегда выше нижней, чтобы не нарушать тепловой режим и воздушный поток
• Панели не являются заменой изолирующим материалам - они дополняют, но не замещают основные средства безопасности
• При обслуживании оборудования - отключите питание перед снятием или перемещением панелей
