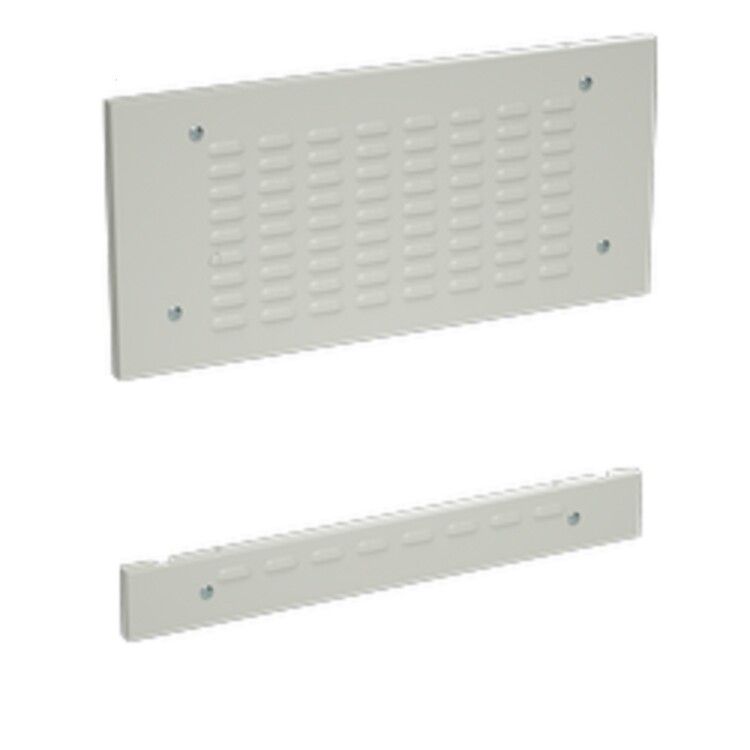

Комплект внешних перфорированных компенсационных панелей Ш=600 В=100+300 | R5CPFAM613 DKC ДКС

Комплект внешних перфорированных компенсационных панелей Ш600 В100+300 DKC - это решение для безопасной организации секций внутри силовых шкафов. Панели обеспечивают физическое разделение зон, отводят тепло через перфорацию и совместимы со шкафами шириной 600 мм. Артикул r5cpfam613 из серии RAM power от бренда DKC рассчитан на надежную работу в промышленных условиях.

Назначение и область применения

Комплект внешних перфорированных компенсационных панелей Ш600 В100+300 DKC используется для создания физических барьеров внутри электрощитов. Они отделяют токоведущие части - такие как главные сборные шины - от рабочих зон, снижая риск случайного контакта. Перфорация обеспечивает естественную циркуляцию воздуха, что важно при работе оборудования с повышенным нагревом. Применяются в шкафах управления, распределительных устройствах, системах автоматизации и на производствах с жесткими требованиями к безопасности.

Технические характеристики

• Тип изделия: панель распределения энергии
• Материал: сталь - прочная, устойчивая к механическим воздействиям
• Цвет: серый - соответствует стандартному цветовому решению промышленного оборудования
• Ширина: 600 мм - точно адаптирована под типовые шкафы
• Высота верхней панели: 100 мм
• Высота нижней панели: 300 мм
• Перфорация: равномерное расположение отверстий для теплоотвода
• Исполнение: накладное, внешнее крепление

Совместимость и монтаж

Панели предназначены для установки на внешнюю сторону шкафа шириной 600 мм. Крепятся болтами или саморезами к раме корпуса - не требуют внутреннего монтажа. Установка выполняется после сборки основного щита. Верхняя и нижняя панели монтируются отдельно, позволяя гибко организовать зонирование. Для точного совмещения проверьте наличие стандартных крепежных отверстий на стенках шкафа. Комплект не предусматривает встроенные крепления - необходимо использовать собственные крепежные элементы.

Преимущества

• Эффективный теплоотвод благодаря перфорации - снижает риск перегрева компонентов рядом с шинами
• Увеличивают уровень защиты IP за счет физического разделения - минимизируют доступ к опасным участкам
• Простая замена и модификация - можно демонтировать без вскрытия шкафа
• Совместимость с сериями DKC RAM power - гарантирует соответствие стандартам сборки
• Стальная конструкция выдерживает нагрузки и вибрации в промышленной среде

Ограничения применения

• Не предназначены для установки в шкафы шириной отличной от 600 мм - не подходят для 400 мм или 800 мм корпусов
• Не обеспечивают герметичность - не используются во взрывоопасных или влажных средах без дополнительной защиты
• Не являются несущими элементами - нельзя крепить тяжелые устройства напрямую к панелям
• Не имеют встроенного заземления - требуется отдельное подключение к контуру заземления шкафа

Примеры использования

• Разделение зоны питания и зоны управления в шкафу АСУ ТП
• Защита главных медных шин от случайного прикосновения оператора
• Организация воздушного канала между мощными преобразователями и контроллерами
• Формирование временных секторов при реконструкции распределительных устройств

Практические советы

• Перед монтажом проверьте, чтобы кромки шкафа были ровными - иначе панели будут перекашиваться
• Используйте изолирующие прокладки между панелями и металлическим корпусом, если есть риск возникновения паразитных токов
• При необходимости увеличения теплоотвода - комбинируйте с вентиляторами, направленными на перфорированную поверхность
• Артикул r5cpfam613 - единственный комплект в серии RAM power с такой комбинацией высот; не путайте с аналогами других размеров
• При заказе запасных деталей - сохраняйте оригинальный номер артикула: он однозначно идентифицирует комплект Ш600 В100+300 DKC
