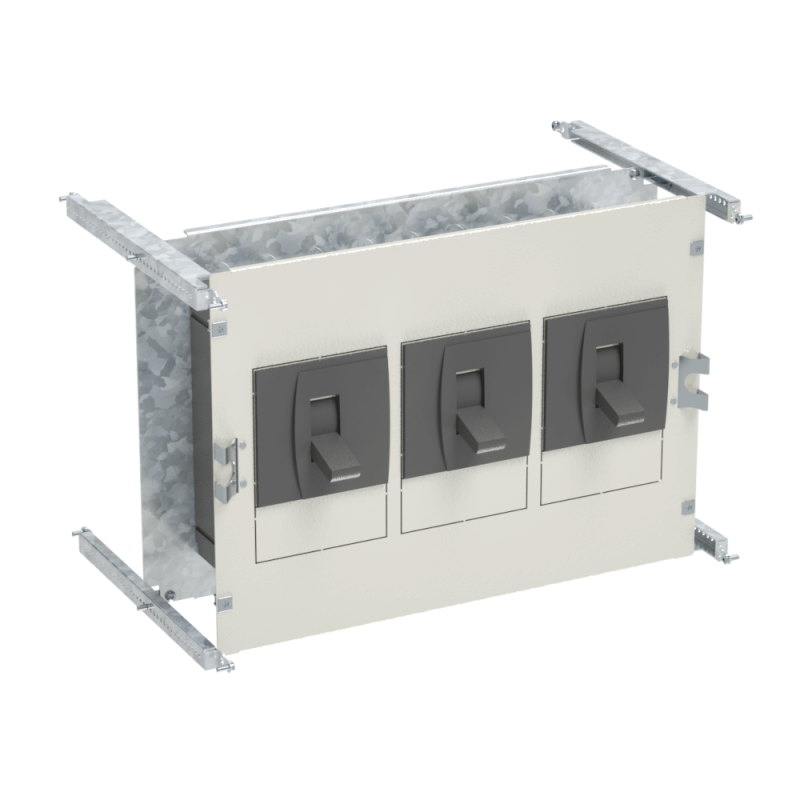

Комплект внутренний вертикальной установки 3п OptiMat D630 (F-MO) Ш=600 В=350| 317952 | КЭАЗ

Комплект внутренний вертикальной установки 3 полюсный OptiMat D630 (F-MO) Ш600 В350 от КЭАЗ предназначен для фиксации и защиты аппаратов управления внутри распределительных щитов. Этот комплект обеспечивает надежную и быструю установку оборудования с возможностью одновременного доступа ко всем трем полюсам, что особенно важно при обслуживании автоматических выключателей и контакторов в промышленных системах.

Назначение и область применения

Комплект внутренний вертикальной установки 3 полюсный OptiMat D630 (F-MO) Ш600 В350 используется для монтажа трехполюсного коммутационного оборудования - например, автоматических выключателей, контакторов или тепловых реле - в шкафах и щитах. Он позволяет зафиксировать устройство в вертикальном положении с жесткой фиксацией, исключающей люфт. Подходит для установки в щитах класса IP54 и выше, где требуется частый доступ к оборудованию - на производствах, в насосных станциях, на конвейерах и в системах автоматизации.

Технические характеристики

• Форм-фактор: вертикальная установка, три полюса
• Габариты: ширина 600 мм, высота 350 мм
• Материал корпуса: сталь, окраска серого цвета
• Тип крепления: соединительный комплект боковой
• Количество установочных профилей: 4
• Замки: 1/4 оборота, обеспечивают быстрый доступ

Совместимость и монтаж

Комплект внутренний вертикальной установки 3 полюсный OptiMat D630 (F-MO) Ш600 В350 совместим с оборудованием серии OptiBox M, а также с другими устройствами, имеющими стандартизированные крепежные отверстия под 600×350 мм. Монтаж выполняется на стенку шкафа: четыре установочных профиля с кронштейнами фиксируются болтами, после чего монтажная панель вставляется в профили. Лицевая панель с замками 1/4 оборота закрывается сверху - она удерживается механически, не требует инструментов для открывания. Установка занимает менее 10 минут при наличии базового набора гаечных ключей.

Преимущества

• Ускоренный сервис: замки 1/4 оборота позволяют быстро получить доступ к оборудованию без отключения питания (при соблюдении правил безопасности)
• Жесткая фиксация: металлический каркас предотвращает вибрацию и смещение установленного аппарата
• Интеграция с серией OptiBox M: совпадают размеры, крепления и типы клемм, снижается риск ошибок при сборке
• Защита от случайного открытия: замки имеют возможность запирания ключом (дополнительно)

Ограничения применения

• Не предназначена для горизонтальной установки - конструкция рассчитана только на вертикальное расположение
• Подходит только для оборудования шириной до 600 мм; более крупные устройства потребуют другого комплекта
• Работает только с тремя полюсами - не подходит для одно- или четырехполюсных аппаратов
• Не является герметичным кожухом - внешняя степень защиты зависит от самого шкафа

Примеры использования

• Установка трёхполюсного автомата А3100 в щите управления технологической линии
• Монтаж контактора КМИ-100 в распределительном пункте насосной станции
• Фиксация термореле в щите системы вентиляции с частотным регулированием

Практические советы

• Перед монтажом проверьте, чтобы оборудование, которое будет установлено, имело соответствующий шаг крепления - он должен совпадать с отверстиями на монтажной панели
• При использовании в условиях повышенной вибрации рекомендуется дополнительно затянуть крепежные болты и применить контргайки
• Не используйте этот комплект как основание для тяжелых устройств - максимальная нагрузка на панель не должна превышать 15 кг
• При необходимости замены оборудования можно демонтировать лицевую панель без снятия всего комплекта - достаточно повернуть два замка
