Комплект внутренний вертикальной установки 3п YON MDE100(F) Ш600 В150 | R5PKIB7V61111 DKC ДКС

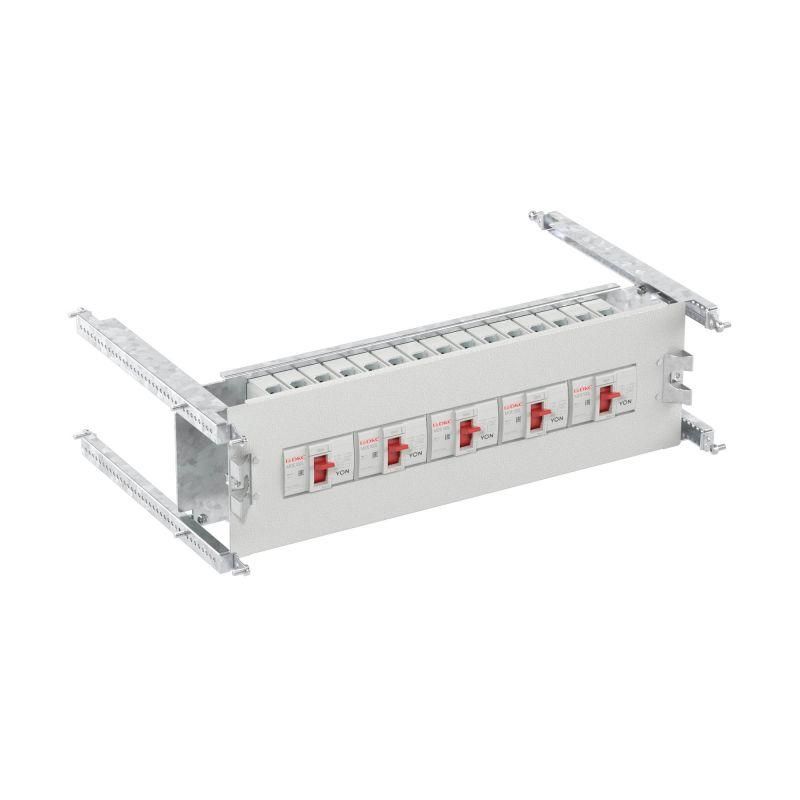

Комплект внутренний вертикальной установки 3 полюса MDE100(F) Ш600 В150 от бренда DKC предназначен для компактной фиксации трёхполюсных автоматических выключателей серии YON MDE100 внутри распределительных шкафов шириной 600 мм и высотой 150 мм. Этот комплект обеспечивает надёжную механическую поддержку и правильное положение аппаратов при вертикальном монтаже, упрощает обслуживание и соответствует требованиям сборки шкафов серии RAM power.

Назначение и область применения

Комплект внутренний вертикальной установки 3 полюса MDE100(F) Ш600 В150 используется для монтажа трёхполюсных автоматических выключателей DKC серии YON MDE100 стационарного исполнения. Он позволяет закрепить выключатели на вертикальной плоскости внутри силового шкафа, сохраняя доступ к рычагам управления и клеммным зажимам. Подходит для промышленных щитов, систем автоматизации, станочного оборудования и других объектов, где требуется компактная и устойчивая установка коммутационной аппаратуры.

Технические характеристики

• Формат установки: вертикальный
• Количество полюсов: 3
• Ширина шкафа: 600 мм
• Высота блока: 150 мм
• Совместим с выключателями серии YON MDE100 стационарного исполнения
• Материал: металлический профиль с антикоррозийным покрытием
• Изготовлен для внутреннего монтажа в распределительных шкафах

Совместимость и монтаж

Комплект внутренний вертикальной установки 3 полюса MDE100(F) Ш600 В150 совместим исключительно с автоматическими выключателями DKC серии YON MDE100 стационарного исполнения. Установка осуществляется путём фиксации комплекта на направляющих шкафа или на стенках корпуса с помощью болтов или заклёпок. Выключатель вставляется в захватывающие кронштейны до характерного щелчка - он фиксируется механически без дополнительных креплений. Для удобства монтажа рекомендуется предварительно проверить соответствие габаритов выключателя и посадочных мест в комплекте.

Преимущества

• Обеспечивает точное позиционирование выключателей, снижает риск перекоса при включении/выключении
• Уменьшает нагрузку на клеммы благодаря жёсткой опоре, продлевает срок службы контактов
• Стандартные размеры позволяют использовать в типовых шкафах серии RAM power без доработок
• Легко демонтируется для замены или обслуживания одного из выключателей
• Не требует сверления или модификации шкафа при установке

Ограничения применения

• Не подходит для горизонтальной установки - конструкция рассчитана только на вертикальное расположение
• Не совместим с другими сериями автоматов, даже если они имеют аналогичное количество полюсов
• Не предназначена для внешней установки или использования в условиях повышенной влажности без защиты шкафа
• Размеры (600×150 мм) ограничивают применение в шкафах меньшей глубины или высоты

Примеры использования

• Установка трёхполюсных автоматов в шкафу управления насосной станцией
• Компоновка цепей питания в распределительном щите станка с ЧПУ
• Монтаж защитных устройств в промышленных пультах управления конвейерными линиями
• Замена старых комплектов в существующих шкафах серии RAM power при модернизации

Практические советы

• Перед монтажом убедитесь, что выключатель MDE100 имеет стационарное исполнение - модифицированные версии могут не подходить
• Проверьте свободное пространство вокруг комплекта - необходимо минимум 20–30 мм для открывания крышек и доступа к клеммам
• При групповой установке нескольких комплектов соблюдайте минимальный интервал между ними - не менее 40 мм для теплоотвода
• Не используйте этот комплект для выключателей с током более 100 А - он рассчитан именно на MDE100, максимальный ток которого ограничен конструкцией
• При необходимости замены выключателя достаточно открыть фиксатор и вытянуть его - не требуется демонтаж всего комплекта
