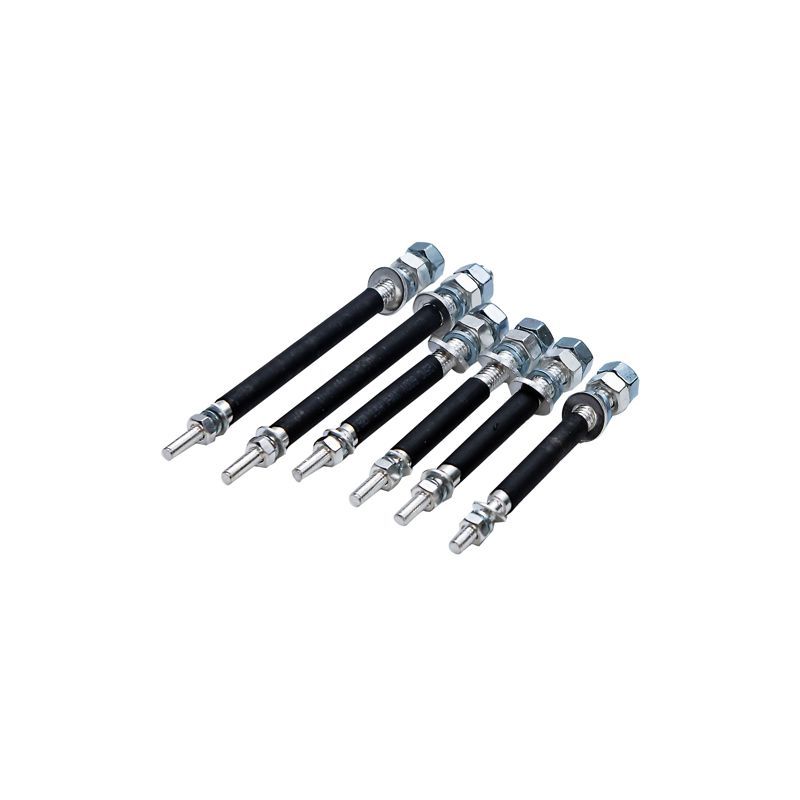

Комплект выводов для заднего присоединения 3P 100-160 PRO.KVANT | KVA000026 Контактор (Legrand)

Комплект выводов для заднего присоединения 3P 100–160 PRO.KVANT от КОНТАКТОРА (Legrand) обеспечивает надёжное и безопасное подключение проводников с тыльной стороны автоматического выключателя, позволяя использовать PRO.KVANT в компактных распределительных щитах с двусторонним доступом.

Назначение и область применения

Этот комплект выводов предназначен исключительно для автоматических выключателей серии PRO.KV ACC. Он даёт возможность подключить силовые кабели сзади аппарата, вместо традиционного переднего подключения. Это особенно удобно в плотно укомплектованных шкафах, где требуется экономия места и равномерная нагрузка на обе стороны щита - например, в промышленных НКУ, системах АВР, централизованном управлении оборудованием.

Технические характеристики

• Количество полюсов: 3
• Токовая нагрузка: до 160 A
• Поддерживаемые автоматы: PRO.KV ACC (серии 100–160)
• Тип присоединения: заднее (обратное)
• Материал контактов: медный сплав с серебряным покрытием
• Степень защиты корпуса: IP40 (защита от предметов >1 мм, брызги воды не предусмотрены)

Совместимость и монтаж

Комплект выводов совместим **только** с автоматическими выключателями PRO.KVANT из серии PRO.KV ACC, начиная с номинала 100 A и заканчивая 160 A. Подключение выполняется после установки автомата в DIN-рейку. Для монтажа необходимо:

• Вынуть фиксирующий зажим с задней стенки автомата;
• Закрепить комплект выводов на специальные направляющие;
• Затянуть болты до момента жесткости - перетягивать нельзя, чтобы не повредить контактную группу;
• Проверить герметичность соединений - отверстия для кабелей не имеют уплотнителей, поэтому требуют внешней защиты при использовании во влажной среде.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-2 и прошло испытания на термическую и электродинамическую стойкость. Комплект выводов не содержит элементов, способных вызвать самопроизвольное отключение - он является пассивным соединителем, не влияющим на работу расцепителей автомата.

Преимущества

• Освобождает место на лицевой стороне щита - можно размещать кнопки, индикацию, другие аппараты рядом с автоматом.
• Обеспечивает симметричную коммутацию - кабельные трассы подходят одинаково с двух сторон, снижает путаницу при обслуживании.
• Не требует замены основного автомата - просто меняете тип подключения через этот модуль.
• Сохраняет заводскую степень защищённости самого выключателя - внутренние механизмы остаются закрытыми.

Ограничения применения

• Не автоматические выключатели других серий - даже если они тоже от КОНТАКТОРА (Legrand).
• Не предназначена для работы в условиях постоянного воздействия влаги, пыли или химически активных газов - IP40 недостаточна для таких условий.
• Не допускается использование с многожильными кабелями без наконечников - возможен плохой контакт и нагрев.
• Не рекомендовано применять в системах с частыми импульсными перегрузками выше 80% номинала - риск перегрева контактов увеличивается.

Примеры использования

• Щит управления технологической линией - кабели от питания и от оборудования подводятся с противоположных сторон, автомат установлен между ними.
• АВР-щит с двумя источниками - входы с обоих сторон, выход к нагрузкам - все соединения выполнены через задние выводы, сохраняя свободный фронт для контроля.
• Шкафы в пищевой промышленности - когда необходима быстрая проверка и замена автомата без демонтажа всей системы.

Практические советы

• Перед установкой всегда сверьте номер модели автомата - PRO.KVANT 100/160 должны точно совпадать с указанным в документации.
• Используйте наконечники типа ШМ или ШЛ с опрессовкой - это гарантирует долгую службу контакта.
• После монтажа сделайте тепловизионный осмотр - горячие точки на выводах говорят о слабом затягивании или окислении.
• Не используйте инструменты с острыми кромками - легко повредить пластиковую рамку выводов.
• Храните запасной комплект - при ремонте щита часто оказывается, что нужен именно такой модуль, а заказ занимает время.
