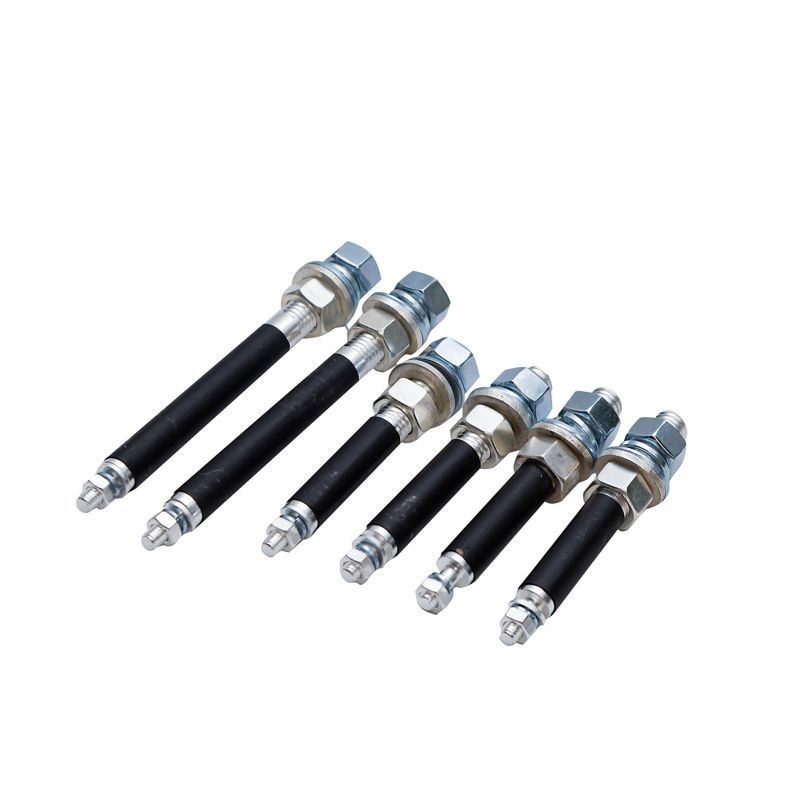

Комплект выводов для заднего присоединения 3P 250 PRO.KVANT | KVA000027 Контактор (Legrand)

Комплект выводов для заднего присоединения 3P 250 PRO.KVANT от КОНТАКТОРА(группа Legrand) обеспечивает надёжное подключение проводников с тыльной стороны автоматического выключателя PRO.KVANT, позволяя использовать его в компактных распределительных щитах с двусторонним доступом.

Назначение и область применения

Этот комплект выводов предназначен исключительно для установки на автоматические выключатели серии PRO.KVANT с номинальным током до 250 А. Он позволяет подключать силовые кабели сзади аппарата, что особенно удобно в плотно упакованных щитах, где передняя сторона занята другими элементами или требует свободного доступа для обслуживания. Применяется в низковольтных комплектных устройствах (НКУ): промышленных щитах, системах управления, центрах питания оборудования.

Технические характеристики

• Количество полюсов: 3
• Максимальный рабочий ток: 250 А
• Тип присоединения: заднее (тыльная сторона автомата)
• Совместимо с сериями: PRO.KV ACC
• Материал контактов: медные ламели с серебряным напылением
• Изоляция: самозатухающий термопластик

Совместимость и монтаж

Комплект выводов 3P 250 PRO.KVANT совместим только с автоматическими выключателями PRO.KVANT из серии PRO.KV ACC. Не подходит для других моделей, даже если они имеют аналогичный внешний вид. Монтаж выполняется после установки автомата в шасси: выводы фиксируются на задней панели корпуса автомата защёлками - без инструментов. Подключаемые провода должны иметь жилы сечением от 4 до 95 мм2 (медные). Перед установкой убедитесь, что зазор между задней стенкой щита и аппаратом достаточен для свободного прохода кабелей.

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ IEC 60947-2 и имеет сертификацию в рамках системы EAC. Обеспечивает сохранение класса защиты IP20 на уровне присоединений. Нагревостойкость материалов рассчитана на длительную работу при температуре до +85 C.

Преимущества

• Позволяет организовать двустороннее обслуживание щита - кабельные входы сзади, управление спереди
• Снижает риск перепутывания фаз при многоканальных сборках благодаря чёткой маркировке полюсов
• Не требует доработки корпуса щита - монтируется прямо на выключатель
• Обеспечивает механическую стабильность соединения при вибрациях и нагрузках

Ограничения применения

• Не используется с выключателями других брендов или серий, кроме PRO.KV ACC
• Не предназначена для подключения алюминиевых проводов - возможна потеря контакта
• Запрещено применять при температурах ниже −25 C и выше +85 C
• Не рекомендуется для открытых площадок без защиты от осадков и пыли

Примеры использования

• Промышленные щиты с вертикальной компоновкой - кабели вводятся сзади, оператор работает спереди
• Щиты в цехах с ограниченным пространством вокруг - экономия места за счёт отказа от бокового ввода
• Аппараты в составе модульных станций, где требуется быстрая замена автомата без демонтажа кабелей

Практические советы

• Перед установкой проверьте, чтобы автомат PRO.KVANT был полностью запущен в направляющие - выводы не будут фиксироваться, если он стоит “в воздухе”
• Не затягивайте клеммы сверх нормы - это повредит медные ламели и снизит срок службы
• При использовании в условиях высокой вибрации (например, на заводах) дополнительно закрепите кабели хомутиками рядом с выводами
• При замене автомата - сначала отсоедините все кабели, затем снимите комплект выводов; новый автомат устанавливается с уже подготовленными выводами
