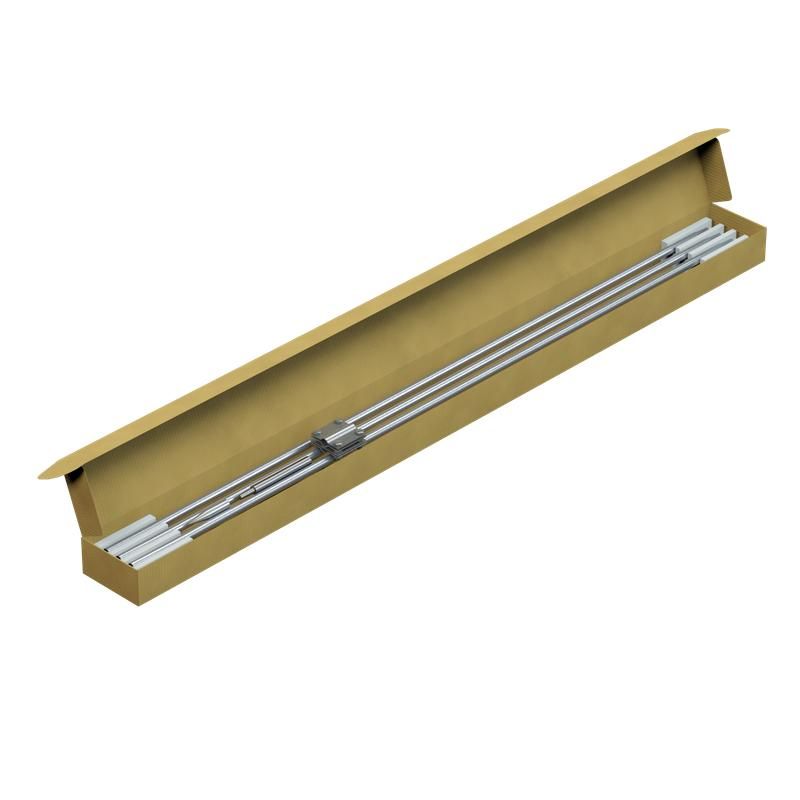

Комплект заземления d16 дл.9м (6х1.5м) KTZ-D16-6 TD сталь термодиффузион. цинк. (уп.6шт) КМ MA0574 КМ-Профиль

Комплект заземления из 6 стержней диаметром 16 мм, длиной 1,5 м, термодиффузионное цинкование, КМ-профиль - готовое решение для создания надежного вертикального контура заземления на частных участках и промышленных объектах. Комплект КМ-профиль с термодиффузионным цинкованием обеспечивает долговечную защиту от коррозии и упрощает монтаж.

Назначение и область применения

Комплект предназначен для устройства вертикального заземляющего контура в грунте. Применяется в системах молниезащиты и защиты электрооборудования от перенапряжений. Подходит для установки в частных домах, производственных помещениях, трансформаторных подстанциях, связевых объектах и других местах, где требуется снижение сопротивления заземления до безопасных значений.

Технические характеристики

• Количество стержней: 6 штук
• Длина одного стержня: 1,5 м
• Диаметр стержня: 16 мм
• Материал: углеродистая сталь
• Покрытие: термодиффузионное цинкование - равномерный слой цинка глубокого проникновения
• Цвет: темно-серый
• Общая длина контура при полном заглублении: 9 м
• Соединение стержней: безмуфтовое, по типу “конус Морзе” - самоблокирующееся соединение без резьбы
• Комплектация: наконечник, ударная насадка, соединительный зажим для подключения к молниезащите, один комплект креплений для стержня и проводника

Совместимость и монтаж

Каждый стержень имеет коническую форму на конце, что позволяет легко соединять их друг с другом без муфт. Соединение происходит при забивании - стержень вбивается в предыдущий, образуя герметичный контакт. Для монтажа используется ударная насадка, входящая в комплект. Наконечник фиксируется на последнем стержне, после чего к нему присоединяется медный проводник через зажим. Общий контур выводится к точке подключения системы молниезащиты или главной заземляющей шине.

Рекомендуемый способ монтажа: использование специального молотка или механического забивателя. Забивать необходимо строго вертикально, чтобы избежать деформации стержней. Глубина заглубления каждого элемента - до 1,5 м; при необходимости можно удлинить контур за счет дополнительных стержней.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ и ГОСТ Р 50571.5.54–2018 по устройству заземляющих устройств. Термодиффузионное цинкование обеспечивает класс защиты от коррозии выше, чем обычное горячее цинкование, что продлевает срок службы контура в агрессивных почвах. Покрытие не отслаивается при ударах и изгибе, сохраняет целостность даже при многократных соединениях.

Преимущества

• Высокая коррозионная стойкость благодаря термодиффузионному цинкованию - защитный слой проникает в металл, а не просто покрывает поверхность
• Безмуфтовое соединение “конус Морзе” исключает возможность ослабления контакта и увеличивает проводимость между стержнями
• Готовый комплект с необходимыми аксессуарами - не требует доп purchases
• Ударная насадка и наконечник обеспечивают быстрый и безопасный монтаж без ручного выравнивания
• Одинаковая длина всех стержней упрощает планирование и расчет сопротивления контура

Ограничения применения

• Не рекомендуется использовать в скалистых или очень плотных грунтах без предварительного бурения - риск деформации стержней
• Запрещается применять в условиях постоянного воздействия химически активных сред (например, рядом с промышленными сточными водами) без дополнительной защиты
• Стержни нельзя сваривать - соединение возможно только механическое, через “конус Морзе”
• Не предназначены для горизонтального закладывания - только вертикальное заглубление

Примеры использования

• Заземление частного дома с антенной, спутниковым приемником и компьютерной сетью
• Контур заземления для распределительного щита на производстве
• Защита от грозовых перенапряжений для телекоммуникационной будки
• Подключение к существующему контуру молниезащиты здания

Практические советы

• Перед монтажом проверьте состав грунта - в песчаных и сухих почвах может потребоваться увлажнение для лучшей проводимости
• При использовании нескольких комплектов соблюдайте минимальное расстояние между стержнями - не менее 3 м, чтобы избежать эффекта экранирования
• После завершения монтажа обязательно проведите замер сопротивления заземления - норма для жилых объектов ≤ 10 Ом
• Сохраняйте ударную насадку и зажим - они совместимы с другими комплектами КМ-профиль и могут использоваться при расширении контура
• Артикулы ma0574 и ktz-d16-6 td - это один и тот же продукт; используйте любой из них при заказе запчастей
