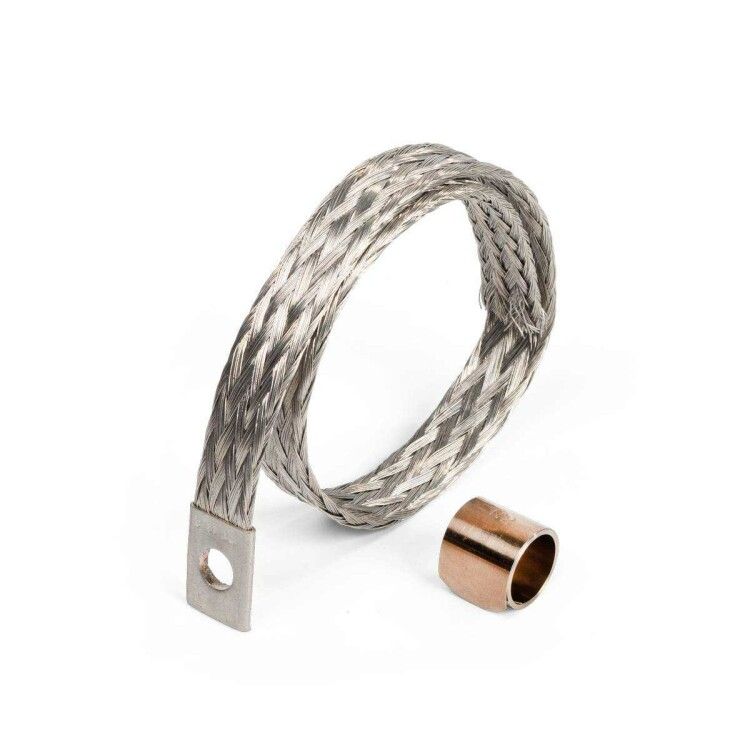

Комплект заземления для брони концевых муфт КБМ-К-3 - 84298 КВТ

Комплект заземления КБМ-К-3 КВТ предназначен для обеспечения надёжного заземления в концевых муфтах на кабелях с ленточной броней и пластмассовой изоляцией до 1 кВ. Он позволяет преобразовать стандартные муфты для кабелей без брони в совместимые версии для бронированных кабелей, сохраняя целостность защиты и соответствие требованиям безопасности.

Назначение и область применения

Комплект заземления КБМ-К-3 КВТ используется при установке концевых муфт на кабелях с ленточной броней. Его основная задача - передать потенциал брони на систему заземления через специальные пружины и медный провод, исключая опасность накопления статического заряда или возникновения шагового напряжения.

Подходит для работ на силовых кабелях с изоляцией из полиэтилена или ПВХ, применяемых в распределительных сетях 0,6–1 кВ: в кабельных трассах, подземных каналах, внутри зданий, на промышленных объектах и энергообъектах.

Технические характеристики

• Рабочее напряжение: до 1 кВ
• Номинальное сечение заземляющего провода: 70–120 мм2
• Тип заземления: контакт через пружины постоянного давления
• Наличие муфты: да (в составе комплекта)
• Материал провода: медь
• Способ монтажа: внутренний, в концевую муфту

Совместимость и монтаж

Комплект КБМ-К-3 КВТ совместим с концевыми муфтами серий 3ПКТп-1, 4ПКТп-1, 5ПКТп-1 в исполнении с болтовыми наконечниками (Б) и маркировкой «нг-LS». Подходит для сечений 70/120 мм2 и ниже.

Устанавливается внутри уже собранной муфты: пружины фиксируются на броне кабеля, провод заземления выводится к точке заземления. Монтаж выполняется после подготовки брони - её необходимо зачистить и плотно прижать к пружинам. Не требует сварки или пайки.

Важно: комплект **не заменяет** саму муфту - он дополняет существующую концевую муфту для кабеля без брони, чтобы сделать её пригодной для бронированного кабеля.

Преимущества

• Обеспечивает надёжный электрический контакт между броней и системой заземления без дополнительных элементов
• Использование пружин постоянного давления гарантирует долговременный контакт даже при температурных колебаниях
• Не требует сложного оборудования - монтаж возможен вручную
• Сохраняет герметичность и механическую прочность муфты
• Совместим с популярными моделями муфт КВТ, что снижает затраты на замену всего комплекта

Ограничения применения

• Не применяется для кабелей с металлической оплеткой или алюминиевой броней - только для ленточной стали
• Не подходит для кабелей с сечением выше 120 мм2
• Не используется в качестве самостоятельного заземляющего устройства - требует внешнего заземляющего контура
• Не совместим с муфтами без болтовых наконечников или с другими типами крепления
• Запрещено использовать при наличии повреждённой или окисленной брони - требуется предварительная зачистка

Примеры использования

• Замена старой муфты на кабеле АВБбШв 70/120 мм2 в подвале жилого дома
• Монтаж концевой муфты 5ПКТп-1 на кабеле ПвБбШв в кабельном канале промзоны
• Переделка готовой муфты для кабеля ВВГ в вариант для бронированного кабеля ВБбШв
• Обслуживание распределительных пунктов с использованием муфт типа НГ-LS

Практические советы

• Перед установкой обязательно зачистите броню кабеля до металлического блеска - оксиды нарушают контакт
• Проверьте, чтобы пружины равномерно прилегали ко всей ширине брони - не допускайте перекосов
• Провод заземления отводите к шине заземления с минимальным радиусом изгиба, избегая натяжения
• Используйте только оригинальные муфты КВТ - совместимость с аналогами не гарантирована
• При работе с несколькими муфтами храните комплекты в сухом месте - влага снижает эффективность контакта
