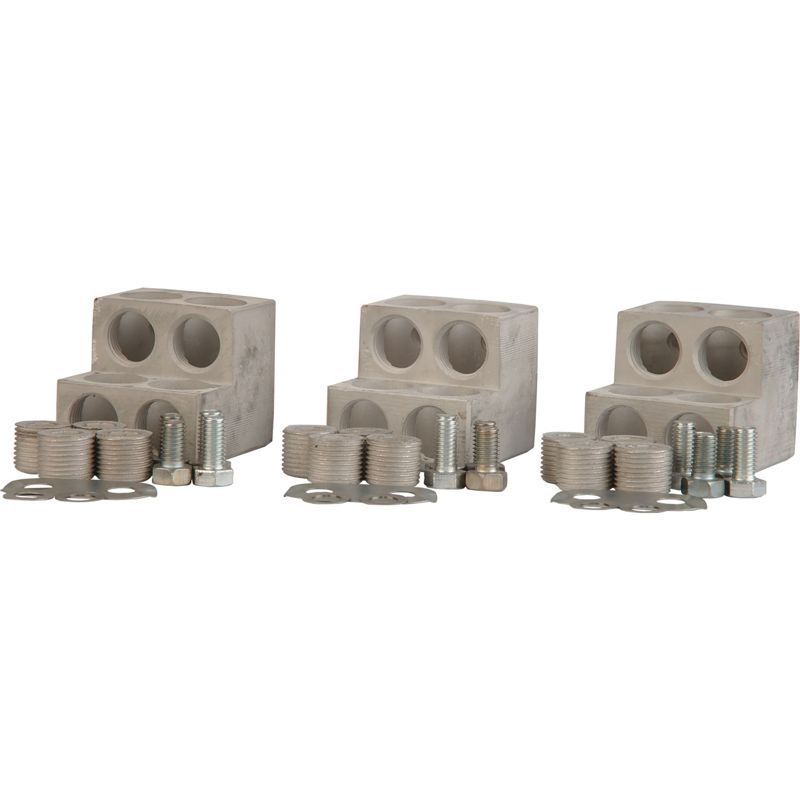

Комплект зажимов для присоединения четырех кабелей без кабельных наконечников (количество 3шт.) | 4000002 Контактор (Legrand)

Комплект зажимов для присоединения четырех кабелей без кабельных наконечников (3 шт.), выпускаемый компанией Контактор Ульяновск, предназначен для надежного соединения нескольких проводов напрямую, без необходимости установки наконечников. Подходит для распределительных щитов, автоматических выключателей и других точек подключения, где важна скорость сборки и минимизация комплектующих.

Назначение и область применения

Этот комплект позволяет соединить до четырех одножильных или многожильных кабелей в одной точке без использования кабельных наконечников. Применяется там, где требуется быстрое и прочное соединение: в силовых цепях, системах управления, освещении, на объектах с ограниченным пространством внутри щита. Особенно удобен при заменах, модернизациях и ремонтах, когда нельзя переставлять существующие кабели или использовать специальные наконечники.

Технические характеристики

• Количество зажимов в комплекте: 3 штуки
• Максимальное количество кабелей на один зажим: 4
• Подключение без кабельных наконечников - прямой заход жил в контактную группу
• Материал контактов: медный сплав с серебряным покрытием для снижения переходного сопротивления
• Изоляция корпуса: самозагасающий поликарбонат, устойчив к нагреву
• Стандартная степень защиты IP20 - для внутренней установки в закрытых устройствах

Совместимость и монтаж

Зажимы совместимы с большинством DIN-рейок шириной 35 мм. Монтаж осуществляется путём фиксации на рейке и последующего затягивания винтов. Для подключения:

• Зачистите изоляцию с каждого кабеля на 8–10 мм
• Уложите все четыре жилы в гнездо одного зажима
• Затяните винты равномерно, чтобы не повредить жилы
• Не используйте инструменты с острыми кромками - можно повредить изоляцию

Работает с кабелями из меди, сечением от 0,5 до 4 мм2. Алюминиевые жилы не допускаются.

Безопасность и стандарты

Произведены в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Компоненты проходят проверку на термостойкость, механическую нагрузку и долговременную токовую устойчивость. Напряжение работы - до 690 В переменного тока, частота 50/60 Гц. Токовая нагрузка зависит от сечения кабеля - максимальный ток на одну точку - 20 А при сечении 4 мм2.

Преимущества

• Экономия времени - не требует подготовки наконечников
• Снижение числа элементов в сборке - меньше деталей, меньше мест отказа
• Высокая плотность монтажа - три зажима занимают мало места на DIN-рейке
• Легкий контроль качества - видно состояние всех жил через прозрачный корпус
• Удобство обслуживания - легко открутить и заменить один кабель без демонтажа всей группы

Ограничения применения

• Не предназначены для постоянной вибрационной среды - возможен ослабление контакта
• Не подходят для кабелей с алюминиевой жилой
• Не рекомендуются для мощных двигателей выше 3 кВт без учета пусковых токов
• Не используются вне закрытых электрошкафов - отсутствует защита от внешних воздействий
• Не следует применять в условиях высокой влажности или запыленности - IP20 недостаточен

Примеры использования

• Объединение выходов трех однофазных тепловых реле перед подачей на общий автомат
• Сборка нулевых и заземляющих шин в распределительном щите вместо перемычек
• Подключение датчиков и слаботочных устройств к контроллеру в одном месте
• Аварийное восстановление цепи при отсутствии нужного количества наконечников

Практические советы

• Перед первым использованием протестируйте зажим на аналогичном кабеле - убедитесь, что жилы хорошо фиксируются без деформации
• Проверяйте момент затяжки винтов - переусердствовать опаснее, чем недотянуть
• При работе с многожильными кабелями соберите жилы в пучок, прежде чем заводить в зажим
• На каждый зажим лучше завести кабели одного цвета - так легче диагностировать цепи
• Комплект зажимов для присоединения четырех кабелей без кабельных наконечников (3 шт.) от Контактор Ульяновск - оптимальный выбор для проектов, где важно сочетание скорости, надежности и экономии места
