Комплекты для крепления ОКЛ с использованием винта, заклепки и скобы СМО 19-20 (100 шт) | PR08.5027 Промрукав Строитель

Комплект для крепления ОКЛ с использованием винта, заклепки и скобы СМО 19-20 (100 шт) от бренда ПРОМРУКАВ предназначен для фиксации одиночных огнестойких кабельных линий при открытой установке. Комплект обеспечивает прочное, долговечное и соответствующее нормативам крепление, особенно в условиях перепадов температур и повышенной влажности.

Назначение и область применения

Комплект для крепления ОКЛ с использованием винта, заклепки и скобы СМО 19-20 (100 шт) используется для монтажа огнестойких кабельных линий (ОКЛ) в системах пожарной безопасности. Подходит для открытой установки на стены, потолки, металлоконструкции и другие твёрдые основания. Применяется в промышленных объектах, энергообъектах, метро, тоннелях и других местах, где требуется надёжная фixация кабелей при высоких требованиях к пожарной устойчивости.

Технические характеристики

• Номинальный диаметр крепления: 20 мм - подходит для кабелей и труб с внешним диаметром до этого значения;
• Материал: сталь с гальваническим цинковым покрытием - повышает коррозионную стойкость без снижения механической прочности;
• Диапазон рабочих температур: от -80 C до +100 C - позволяет использовать в холодильных камерах, на улице, в печных помещениях;
• Исполнение: однолапковая скoba - обеспечивает простую и быструю установку одним крепёжным элементом;
• Количество кабелей/труб на один комплект: 1 - каждый комплект рассчитан на фиксацию одного кабеля или трубы;
• Не содержит галогенов - безопасен при возгорании, не выделяет токсичных газов;
• Устойчивость к УФ-излучению - сохраняет целостность и цвет даже при длительном воздействии солнца;
• Цвет: хром - эстетично, легко сочетается с другими металлическими элементами;
• Съемный - можно демонтировать без повреждения кабеля или основания;
• Количество в упаковке: 100 комплектов - оптимально для крупных проектов.

Совместимость и монтаж

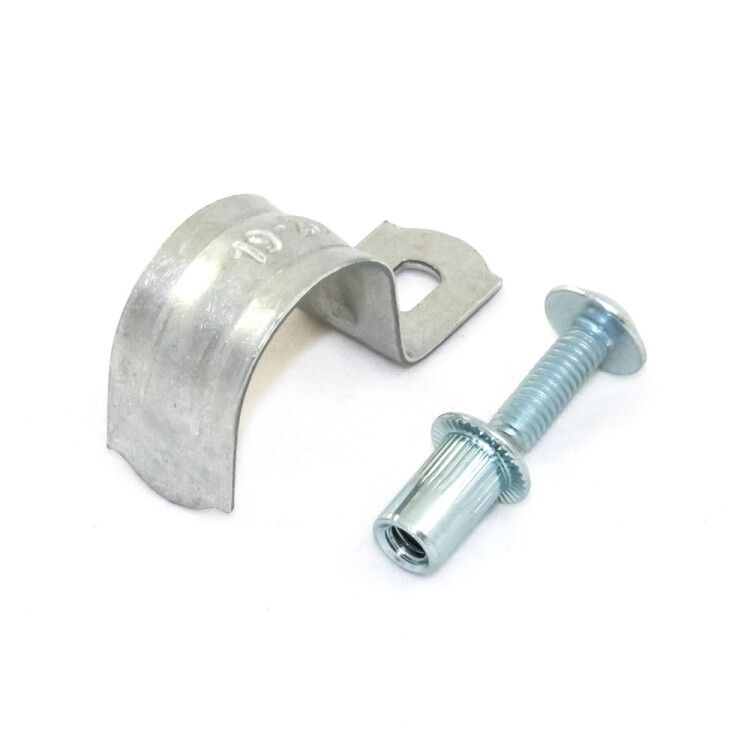

Каждый комплект состоит из трёх элементов: металлической однолапковой скобы, винта M4×12 и заклёпки M4×0,7×11,6. Для монтажа необходимо:

• Проделать отверстие в основе (бетон, металл, дерево) подходящего диаметра под винт;
• Закрепить скобу через отверстие с помощью винта - он проходит через лапку скобы и фиксируется в основании;
• Заклепка служит для соединения скобы с самим кабелем - она не требует сверления, просто вставляется в предварительно подготовленное отверстие в скобе и обжимается;
• Посадочный диаметр скобы - 20 мм, поэтому кабель или труба должны иметь внешний диаметр ≤20 мм;
• Монтаж выполняется вручную - не требуются специальные инструменты, кроме отвёртки и клещей для заклёпок.

Безопасность и стандарты

Комплект для крепления ОКЛ с использованием винта, заклепки и скобы СМО 19-20 (100 шт) соответствует требованиям к материалам, применяемым в системах пожарной безопасности: не содержит галогенов, что исключает образование едких паров при нагреве; устойчив к экстремальным температурам; сертифицирован для использования в зонах с повышенными требованиями к пожарной безопасности. Гальваническое цинкование защищает от электрохимической коррозии, что важно в агрессивных средах.

Преимущества

• Высокая механическая прочность благодаря стали и цинковому покрытию - выдерживает нагрузки и вибрации;
• Удобство сборки - все элементы уже подобраны и совместимы, не нужна доп. подборка крепежа;
• Долговечность - срок службы более 15 лет при соблюдении условий эксплуатации;
• Экономия времени - готовый набор вместо самостоятельного подбора винтов, заклёпок и скоб;
• Совместимость с большинством типов ОКЛ - универсальное решение для стандартных кабельных линий.

Ограничения применения

• Не предназначена для скрытой установки внутри стен или каналов - только открытый монтаж;
• Подходит только для кабелей/труб диаметром до 20 мм - для больших диаметров нужны другие комплекты;
• Не рекомендовано использование в постоянном контакте с морской водой или агрессивными химическими веществами - хотя цинк защищает, длительный контакт с солями может вызвать коррозию;
• Заклёпка не является съёмной - после обжатия её нельзя разобрать без повреждения, поэтому перед монтажом точно проверьте расположение кабеля.

Примеры использования

• Фиксация огнестойких кабелей пожарной сигнализации в офисном здании на металлическом коробе;
• Установка кабелей управления на конвейере в пищевой промышленности - там, где важны чистота и устойчивость к мойкам;
• Крепление линий связи в холодильных комплексах - благодаря широкому диапазону температур;
• Монтаж кабелей на крыше промышленного цеха - устойчивость к УФ-излучению предотвращает старение материала.

Практические советы

• Перед монтажом проверьте внутренний диаметр кабеля - он должен свободно входить в скобу, не деформируясь;
• При работе с бетоном используйте дюбели под винт M4 - обычный винт не удержится;
• Обжим заклёпки делайте равномерно - чтобы не расколоть лапку скобы;
• Храните комплекты в сухом месте - хоть они устойчивы к влаге, длительное намокание может снизить эффективность цинкового слоя;
• Для массового монтажа используйте сразу весь комплект - так вы минимизируете риск перепутать детали между партиями.
