Комплект зонируемый 3п HGN50 выкатной В600 Ш1000 | R5FRC5V11526 DKC ДКС

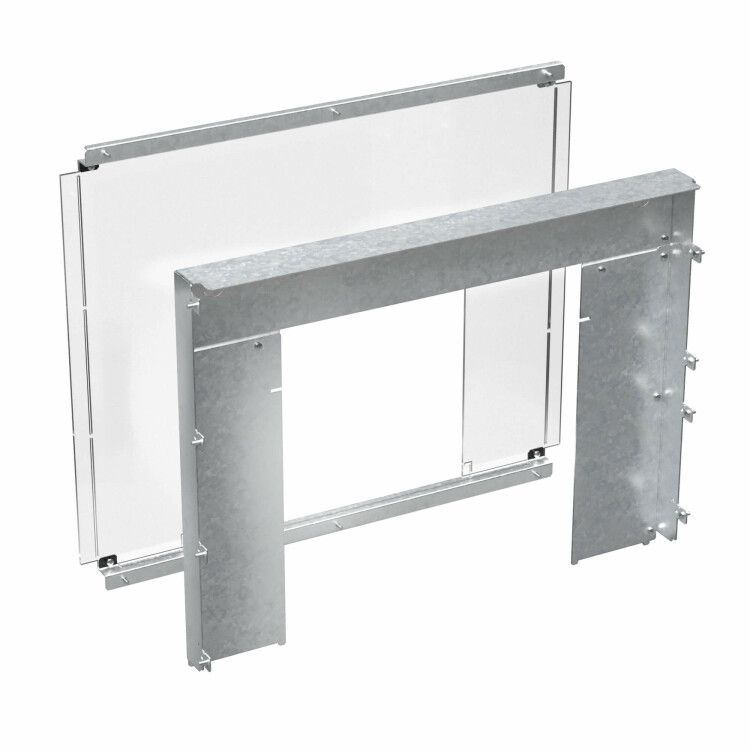

Комплект зонирующий 3-полюсный HGN50 выкатной В600 Ш1000 DKC предназначен для безопасного внутреннего зонирования фронтальных и тыльных сторон выкатного автомата Hyundai HGN50 в шкафах шириной 1000 мм и высотой отсека 600 мм. Этот комплект обеспечивает изоляцию токоведущих частей, повышает уровень безопасности персонала и соответствует требованиям к организации рабочего пространства в распределительных устройствах.

Назначение и область применения

Комплект зонирующий 3-полюсный HGN50 выкатной В600 Ш1000 DKC используется для создания физической между токоведущими элементами 3-полюсного выкатного автоматического выключателя Hyundai HGN50 и доступными поверхностями внутри шкафа. Он защищает обслуживающий персонал от случайного контакта с напряжением при работе на оборудовании, особенно во время обслуживания, диагностики или замены модулей. Применяется в силовых щитах, ячейках КРУ, подстанциях и других установках с выкатным типом коммутационной аппаратуры.

Технические характеристики

• Тип изделия: панель лицевая
• Материал: сталь
• Цвет: естественный (без покрытия, сохранён исходный металл)
• Высота отсека: 600 мм
• Ширина шкафа: 1000 мм
• Совместим с выключателями Hyundai HGN50 выкатного исполнения
• Не содержит электроактивных элементов - является механическим барьером

Совместимость и монтаж

Комплект зонирующий 3-полюсный HGN50 выкатной В600 Ш1000 DKC устанавливается только в шкафы, предназначенные для выкатных автоматических выключателей Hyundai HGN50. Монтаж выполняется после установки самого выключателя. Комплект крепится к раме шкафа с помощью болтовых соединений - требуется предварительно просверленные отверстия в стенках шкафа. Убедитесь, что габариты отсека точно совпадают с указанными: 600×1000 мм. Несоответствие по размерам делает установку невозможной.

Безопасность и стандарты

Изделие не имеет собственной сертификации по ГОСТ или IEC, однако его применение способствует выполнению требований ПУЭ и ГОСТ Р 51321.1–2007 по изолированию опасных частей оборудования. Элементы изготовлены из стали, обеспечивающей достаточную жесткость и долговечность в условиях промышленной среды. Открытые кромки не имеют острых углов - снижена вероятность травматизма при обслуживании.

Преимущества

• Обеспечивает надёжную физическую изоляцию токоведущих частей выключателя HGN50
• Изготовлен из прочной стали - устойчив к деформациям при длительной эксплуатации
• Не требует питания и техобслуживания
• Поддерживает целостность зонирования в соответствии с нормами безопасности
• Совмещаем с другими элементами системы RAM power от DKC

Ограничения применения

• Не для стационарных (не выкатных) автоматов - только для модели HGN50 выкатного типа
• Не предназначен для защиты от внешних воздействий (пыли, воды) - не имеет IP-классификации
• Не работает как устройство аварийного отключения - служит только как барьер
• Запрещено использовать в качестве основной опоры для проводов или кабелей
• Не рекомендовано применение вне закрытых металлических шкафов

Примеры использования

• Ячейка КРУ-10 кВ с выкатным автоматом Hyundai HGN50 - установка передней и задней панели зонирования
• Щитовой центр промышленного предприятия с группой выкатных АВ для управления насосами и конвейерами
• Агрегатная система энергообеспечения объекта с необходимостью регулярного осмотра и тестирования выключателей

Практические советы

• Перед монтажом проверьте соответствие глубины и ширины отсека - даже небольшое отклонение (более +-5 мм) может помешать правильному креплению
• При сборке используйте изолированные инструменты - хотя комплект сам по себе не проводящий, он находится рядом с токоведущими деталями
• После установки убедитесь, что все крепления затянуты равномерно - перекос панели может вызвать трение о движущиеся части выкатного механизма
• При необходимости окрасить поверхность - можно использовать порошковую краску, но не допускайте попадание состава на контактные области и направляющие
• Сохраните документацию от DKC - этот комплект часто применяется в комплексных решениях серии RAM power; другие элементы могут потребовать согласования по габаритам
