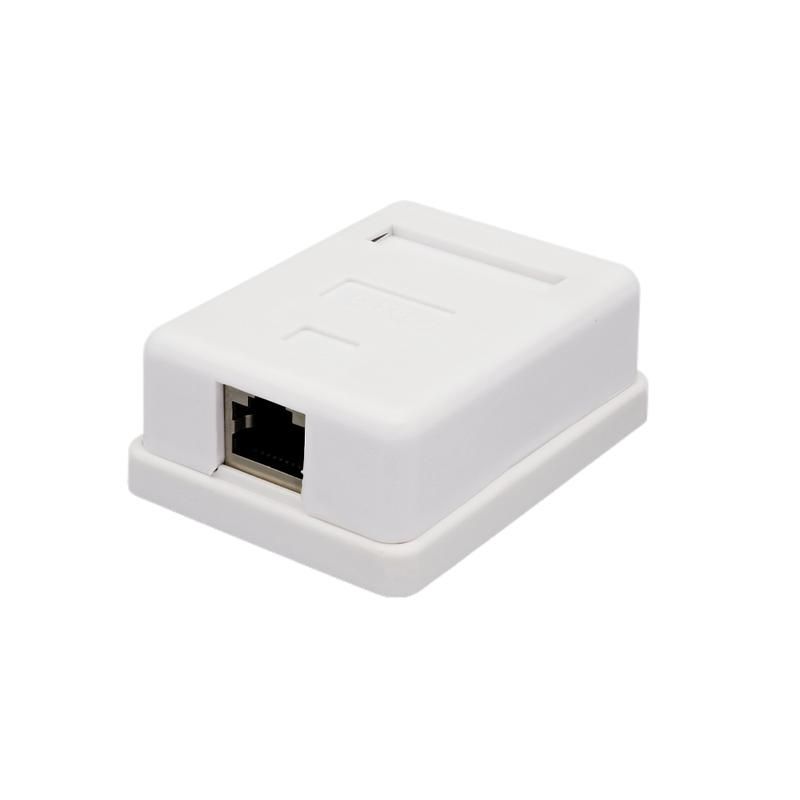

Компьютерная розетка 8P8C (RJ-45), FTP, 5е, 1 порт | 10-0354 SUPRLAN Net.on

Розетка компьютерная 8P8C (RJ-45) FTP категория 5е, 1 порт от SUPRLAN (артикул 10-0354) предназначена для надёжного подключения сетевых устройств через витую пару с экранированием. Подходит для внутренней и наружной установки в условиях повышенной электромагнитной нагрузки.

Назначение и область применения

Розетка компьютерная 8P8C (RJ-45) FTP категория 5е, 1 порт используется для подключения Ethernet-устройств: компьютеров, телефонов VoIP, камер наблюдения, сетевых принтеров и других оборудования, требующих стабильного соединения. Экранирование FTP снижает влияние внешних помех, поэтому розетка особенно эффективна вблизи силовых кабелей, частотных преобразователей, сварочного оборудования и в промышленных помещениях. Может устанавливаться как внутри помещений, так и на улице благодаря защите IP23.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C), один порт
• Категория: Cat 5e - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 м
• Экранирование: FTP (фольгированная оплетка) - каждый проводник изолирован от внешних помех
• Метод подключения: 110 - совместим с ножами 110 и Krone
• Угол расположения контактов: 45° - повышает качество передачи сигнала
• Защита: IP23 - предохраняет от капель воды и твердых частиц размером более 12,5 мм
• Габариты: 49×65×25 мм
• Цвет: белый, с цветовой маркировкой T568A и T568B на корпусе
• Способ монтажа: накладной / настенный
• Фиксация экрана: металлическая клипса
• Крепление: винтовое (винты и клеевая площадка в комплекте)

Совместимость и монтаж

Розетка компьютерная 8P8C (RJ-45) FTP категория 5е, 1 порт совместима с кабелями UTP/FTP Cat 5e и выше. Для подключения используйте ножи 110 или Krone - они обеспечивают плотный контакт без необходимости пайки. Монтаж выполняется на поверхность стены: с помощью винтов или двустороннего клеевого крепления. Клипса для экрана должна быть надёжно закреплена на фольге кабеля - это гарантирует работу экранирования. Убедитесь, что кабель имеет достаточную жесткость для входа в гнездо - слишком мягкие кабели могут плохо фиксироваться.

Безопасность и стандарты

Розетка соответствует требованиям к категории 5e по стандарту ISO/IEC 11801. Защита IP23 позволяет использовать её во влажных помещениях (например, в цехах, на лестничных клетках) и на улице - при условии, что она не подвергается прямому воздействию дождя или струй воды. Цветовая маркировка контактов соответствует международным стандартам T568A/B, что исключает ошибки при обжиме.

Преимущества

• Экранирование FTP снижает уровень наводок - важное преимущество в местах с высокой ЭМИ
• Контакты под углом 45° улучшают согласование импеданса и снижают потери сигнала
• Цветная маркировка ускоряет и упрощает монтаж, минимизируя ошибки
• Поддержка двух систем обжима (110/Krone) - универсальность для разных инструментов
• Накладной монтаж не требует штробления - удобен для модернизации существующих помещений

Ограничения применения

• Не предназначен для прямого попадания воды - IP23 не защищает от струй или длительного воздействия осадков
• Не рекомендуется для использования в средах с постоянными перепадами температур ниже -10C и выше +50C - материал корпуса теряет прочность
• Не подходит для подключения коаксиальных или телефонных кабелей - только витая пара
• Из-за малых габаритов (25 мм глубины) неудобна для кабелей с крупными бронированными коннекторами

Примеры использования

• Промышленные автоматизированные линии - подключение контроллеров и HMI-панелей рядом с двигателями
• Офисные зоны с большим количеством серверов и Wi-Fi точек доступа
• Зона видеонаблюдения - подключение IP-камер на улице под навесом
• Общественные учреждения - розетки в холлах, коридорах, где возможны случайные брызги воды

Практические советы

• Перед монтажом проверьте, чтобы экран кабеля был правильно зачищен и плотно прилегал к металлической клипсе - иначе экранирование не будет работать
• При использовании клеевой площадки очистите поверхность от пыли и жира; клей держит хорошо, но не выдерживает механических ударов
• При обжиме проводов следите, чтобы все жилы были полностью введены в контакты - не допускайте “выступающих” проводников
• Для наружной установки выбирайте место с минимальным прямым солнечным светом - белый пластик со временем может поблекнуть
• Если требуется несколько розеток - используйте одну и ту же схему обжима (T568A или T568B) по всей сети - смешивание вызывает проблемы связи
