Компьютерная розетка 8P8C (RJ-45), FTP, 6, 2 порта | 10-0353 SUPRLAN Net.on

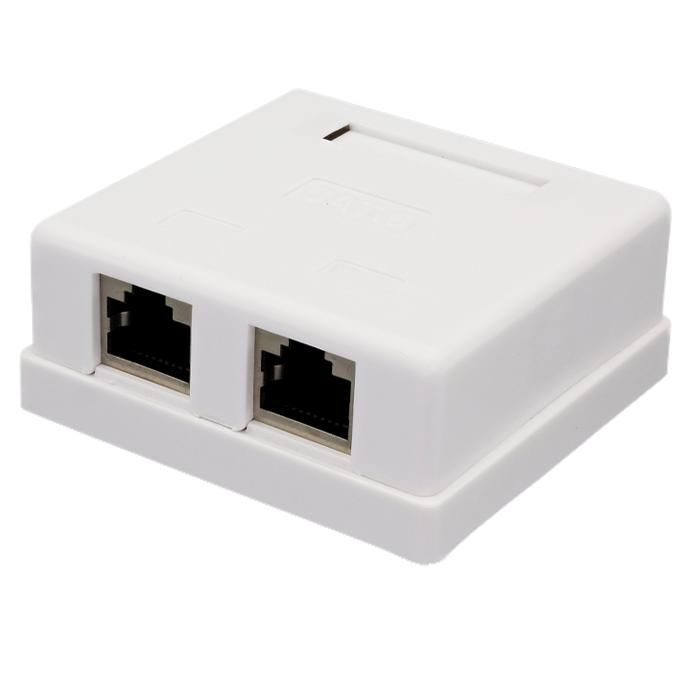

Розетка компьютерная 8P8C (RJ-45), FTP, категория 6, 2 порта от SUPRLAN (артикул 10-0353) - это экранированное устройство для надёжного подключения сетевых устройств через Ethernet-кабели категории 6. Подходит для установки в офисах, серверных и промышленных объектах, где важна устойчивость сигнала к помехам.

Назначение и область применения

Розетка компьютерная 8P8C (RJ-45), FTP, категория 6, 2 порта предназначена для подключения оборудования, требующего высокоскоростного и стабильного сетевого соединения. Оба порта поддерживают передачу данных до 1 Гбит/с и выше, что делает её идеальной для работы с IP-камeras, VoIP-телефонами, коммутаторами, NAS-накопителями и другими устройствами в локальных сетях. Устройство применяется там, где требуется защита от внешних электромагнитных помех - например, рядом с силовыми кабелями, частотными преобразователями или радиопередатчиками.

Технические характеристики

• Тип разъёма: 2× RJ-45 (8P8C)
• Категория: Cat 6 - обеспечивает пропускную способность до 250 МГц
• Экранирование: FTP (фольгированная оплетка) + экранированные контакты - снижают влияние ЭМП
• Способ монтажа: накладной / настенный
• Крепление: винтовое с возможностью фиксации на стену
• Подключение экрана: через кабельную стяжку - гарантирует надёжный контакт с системой заземления
• Зажим заземления: отдельный металлический - повышает эффективность экранирования
• Компенсатор: отдельный - уменьшает механическую нагрузку на контакты при затяжке кабеля
• Способ присоединения: штекерное - позволяет легко заменить розетку без перепайки
• Габариты: 62 × 60 × 26 мм
• Цвет: белый
• Контакты: Dual IDC с цветовой маркировкой T568A и T568B
• Угол расположения ножей: 45° - улучшает согласование импеданса и снижает потери сигнала
• Совместимые инструменты: ножи тип 110 и Krone

Совместимость и монтаж

Розетка компьютерная 8P8C (RJ-45), FTP, категория 6, 2 порта совместима с любыми кабелями Cat 6 и ниже (Cat 5e, Cat 5), включая UTP, STP и FTP. Для монтажа используется винтовое крепление - в комплекте есть винты и двусторонняя клеевая площадка, позволяющая закрепить устройство даже на гладкой поверхности без сверления. Кабельный экран фиксируется с помощью металлического зажима и подводится к отдельному зажиму заземления - важно не пропустить этот шаг, чтобы сохранить защитные свойства FTP. Присоединение проводов выполняется с помощью инструмента тип 110 или Krone; каждый контакт имеет маркировку для быстрого распознавания схемы T568A/B.

Безопасность и стандарты

Розетка соответствует требованиям международных стандартов для сетевой инфраструктуры: ISO/IEC 11801 и TIA/EIA-568-B.2. Экранирование и заземление обеспечивают соответствие нормам EMC (электромагнитной совместимости). Конструкция защищена от случайного доступа - крышка предотвращает попадание пыли и влаги, хотя не является герметичной. Не предназначен для использования во взрывоопасных средах или вне помещений без дополнительной защиты.

Преимущества

• Два порта в одном корпусе - экономия места на стене
• Фольгированная экранная оболочка (FTP) + отдельный зажим заземления - максимальная защита от помех
• Ножи под углом 45° - лучшая передача сигнала и меньшие потери на переходные процессы
• Dual IDC с маркировкой T568A/B - удобство для монтажника, исключает ошибки при обжиме
• Отдельный компенсатор - продлевает срок службы контактов при многократном подключении
• Штекерное присоединение - возможность быстрой замены без демонтажа всей системы

Ограничения применения

Розетка компьютерная 8P8C (RJ-45), FTP, категория 6, 2 порта не предназначена для наружной установки - отсутствует степень защиты IP. Не рекомендуется использовать в условиях постоянной влажности, прямого воздействия воды или температур ниже –10C и выше +50C. Также не следует применять с кабелями категории 7 или 8 - они требуют других типов разъёмов (GG45, ARJ45). Не поддерживает PoE++ (IEEE 802.3bt) при использовании длинных кабелей более 90 метров из-за потерь мощности.

Примеры использования

• Офисные рабочие места - подключение ПК, принтеров, телефонов
• Серверные комнаты - связь между коммутаторами и хостами
• Производственные цеха - подключение контроллеров, HMI-панелей
• Образовательные учреждения - сети классов и лабораторий
• Аудио-визуальные системы - IP-камеры, медиаплееры

Практические советы

• Перед монтажом проверьте, что кабель имеет достаточную длину - минимальный радиус изгиба для Cat 6 - 4 диаметра кабеля
• Используйте только качественные кабели Cat 6 - слабый кабель снизит эффективность всех преимуществ розетки
• Не забудьте подключить экран кабеля к отдельному зажиму заземления - без этого экранирование теряет смысл
• При обжиме используйте инструмент с регулировкой глубины - неправильно вставленный провод может повредить контакты
• При установке на деревянную или пластиковую поверхность используйте клеевую площадку - она упрощает монтаж и не требует сверления
• Проверяйте цветовую маркировку на обоих портах - соблюдайте одинаковую схему (T568A или T568B) на всём участке сети
