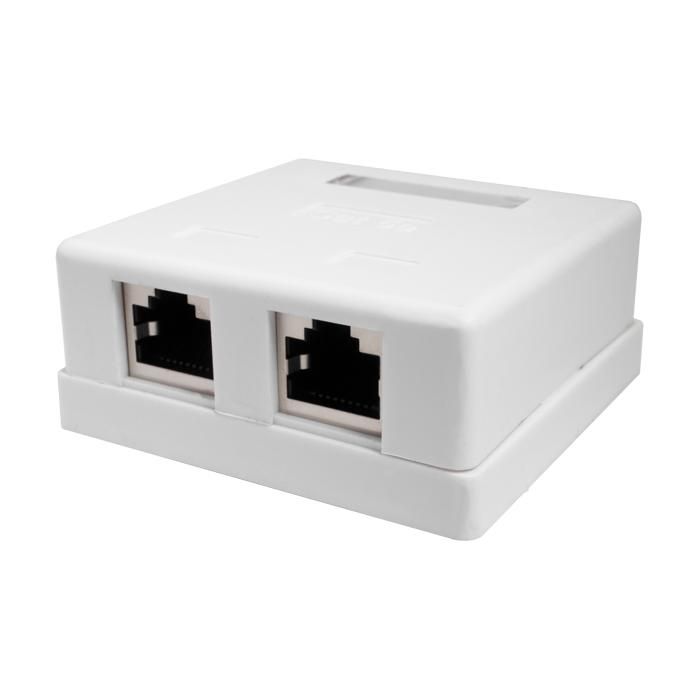

Компьютерная розетка 8P8C (RJ-45), FTP, Cat.5e, 2 порта | 10-0308 SUPRLAN Net.on

Розетка компьютерная 8P8C (RJ-45), FTP, Cat.5e, 2 порта от SUPRLAN - это экранированное устройство для надёжного подключения сетевых кабелей внутри помещений. Артикул 10-0308 обеспечивает стабильную передачу данных до 1 Гбит/с, подходит для офисных и промышленных локальных сетей.

Назначение и область применения

Розетка компьютерная 8P8C (RJ-45), FTP, Cat.5e, 2 порта предназначена для подключения Ethernet-кабелей в локальных сетях. Подходит для соединения компьютеров, телефонов, камер наблюдения, принтеров и другого оборудования, требующего проводного интернет-соединения. Устройство используется исключительно внутри помещений, несмотря на заявление о возможности наружной установки - из-за низкой степени защиты IP24 оно не защищено от осадков и перепадов температур.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C), два порта на одном корпусе
• Категория: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Экранирование: FTP (фольгированная оплетка), каждый порт имеет индивидуальный экран
• Степень защиты: IP24 - защита от капель воды, пальцев и предметов более 12 мм
• Материал корпуса: пластик, белый цвет
• Габариты: 62×60×26 мм
• Крепление: винтовое, внутренняя установка в стену
• Подключение экрана: через металлическую клипсу
• Цветовая маркировка: да - схемы T568A и T568B выведены на плате
• Тип контактов: Dual IDC, угол наклона ножей 45°
• Совместимые инструменты: ножи тип 110 и Krone

Совместимость и монтаж

Розетка совместима с любым UTP/FTP кабелем Cat.5e и ниже. Кабели с медными жилами диаметром 0,4–0,8 мм идеально подходят. Монтаж выполняется в подготовленный подрозетник глубиной не менее 30 мм. Для фиксации используются винты из комплекта - они крепятся к стене, а также есть двусторонняя клеевая площадка для временной фиксации при монтаже. Экран кабеля подключается через металлическую клипсу - её необходимо плотно затянуть вокруг фольги кабеля, чтобы обеспечить замкнутую цепь заземления. Обязательно соблюдайте правильную последовательность цветов (T568A/B) при обжиме - цветовая маркировка упрощает этот процесс.

Безопасность и стандарты

Устройство соответствует требованиям стандарта TIA/EIA-568-B.2 для Cat.5e. Применение экранированной конструкции снижает влияние внешних помех, что важно в помещениях с высокой электромагнитной активностью. Однако степень защиты IP24 не позволяет использовать розетку в сырых местах, на улице или в производственных зонах с брызгами воды - даже при указании «для наружной установки» это противоречит нормам безопасности.

Преимущества

• Два порта в одном модуле - экономия места в панелях и коробках
• Фольгированная экранная защита повышает устойчивость к помехам
• Угол наклона контактов 45° улучшает качество связи и снижает потери сигнала
• Цветовая маркировка T568A/B уменьшает риск ошибок при обжиме
• Совместимость с инструментами 110 и Krone - универсальность для мастеров
• Надёжная фиксация экрана через клипсу - предотвращает потерю экранирования

Ограничения применения

• Не допускается использование вне помещений - IP24 недостаточно для защиты от влаги, пыли и перепадов температур
• Не подходит для кабелей Cat.6 и выше - не гарантирует соответствие характеристикам
• Не рекомендовано применение в средах с постоянным воздействием влаги, масел или химических веществ
• Пластиковый корпус не рассчитан на механические удары - не используйте в зонах с высокой нагрузкой
• Заземление экрана обязательно - без него экранирование теряет смысл

Примеры использования

• Офисные рабочие места - подключение ПК, VoIP-телефонов, сетевых принтеров
• Образовательные учреждения - точки доступа в учебных классах
• Производственные участки - подключение контроллеров и HMI-панелей при наличии защитных кожухов
• Видеонаблюдение - подключение IP-камер в закрытых коридорах и комнатах

Практические советы

• Перед монтажом проверьте, что толщина кабеля соответствует допустимому диапазону - слишком толстый кабель не войдёт в зажим
• При использовании двух портов одновременно следите, чтобы кабели не перегибались и не пережимались
• Обязательно подключайте экран кабеля к клипсе - без этого экранирование бесполезно
• Для точного обжима используйте инструмент с регулировкой усилия - перегрузка может повредить контакты
• Если планируете много розеток - выбирайте одинаковые модели для унификации схем подключения
• Артикул 10-0308 от SUPRLAN хорошо сочетается с другими элементами серии Suprlan - можно собирать целые панели
