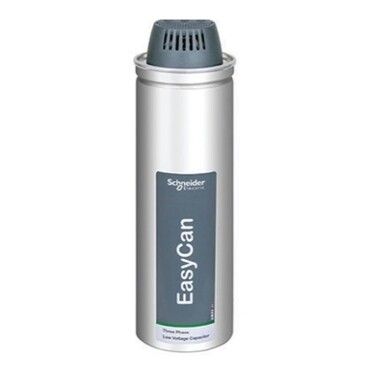

Конденсатор EasyCan 10.6кВАр 520В SchE BLRCS106A127B52 APC

Конденсатор EasyCan 10,6 кВАр 520В от Schneider Electric предназначен для компенсации реактивной мощности в трёхфазных сетях с напряжением до 525 В. Этот конденсатор легко интегрируется в системы автоматического регулирования коэффициента мощности и подходит для промышленного оборудования, где важна стабильность энергоснабжения.

Назначение и область применения

Конденсатор EasyCan 10,6 кВАр 520В используется для повышения коэффициента мощности (cos φ) в электросетях переменного тока. Он снижает потери активной мощности, уменьшает нагрузку на трансформаторы и кабели, что особенно важно в цепях с высокой долей индуктивных нагрузок - сварочные аппараты, насосы, компрессоры, конвейеры.

Работает в сетях с частотой 50 или 60 Гц. Подходит для установки в шкафах КУРМ, распределительных щитах и модульных системах компенсации. Применяется там, где требуется стабилизация качества электроэнергии при уровне гармоник не выше 10%.

Технические характеристики

• Номинальная реактивная мощность: 10,6 кВАр при 50 Гц / 12,7 кВАр при 60 Гц
• Номинальное напряжение: 525 В
• Ёмкость: 40,8 мкФ
• Диаметр корпуса: 75 мм
• Частота сети: 50/60 Гц
• Тип: Металлизированный плёнко-бумажный конденсатор
• Гармонический состав сети: допустимый максимум - ≤10%

Совместимость и монтаж

Конденсатор EasyCan 10,6 кВАр 520В совместим со стандартными контактными устройствами и предохранителями для коммутированных батарей. Установка осуществляется на DIN-рейку или через кронштейны с учётом посадочного диаметра 75 мм. Для подключения используются болтовые зажимы M8. Обязательно соблюдать полярность при параллельном включении в трёхфазную сеть - фазы A-B-C должны соответствовать выводам конденсатора.

Не требует специального обслуживания, но перед монтажом проверьте целостность изоляции и отсутствие механических повреждений корпуса. Конденсатор EasyCan рассчитан на вертикальное положение при установке - горизонтальное расположение недопустимо.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60831-1 и IEC 60831-2. Автоматически разряжается до безопасного уровня менее чем за 3 минут после отключения питания благодаря внутренним резисторам. Корпус выполнен из прочного металла с антикоррозийным покрытием, обеспечивает надёжную герметичность и долговечность даже в условиях повышенной влажности.

Преимущества

• Высокая плотность энергии - малые габариты при большой мощности
• Стабильная работа при колебаниях напряжения +-10%
• Долгий срок службы благодаря технологии металлisation слоя
• Поддержание cos φ > 0,95 снижает штрафы за потребление реактивной мощности
• Совместим с большинством контроллеров Шнейдер Электрик для автокомпенсации

Ограничения применения

Конденсатор EasyCan 10,6 кВАр 520В нельзя использовать в сетях с уровнем гармоник более 10%. Высокие гармонические искажения вызывают перегрев и преждевременный выход из строя. Также запрещено применение в цепях постоянного тока. Температурный режим работы - от –25C до +55C. Недопустимо воздействие открытых источников тепла, пара или химических веществ.

Примеры использования

• Электрооборудование на заводах: приводы двигателей, литейные машины
• Центры обработки данных: UPS-системы, серверные помещения
• Производственные линии: конвейеры, пневматика, насосные станции
• Объекты ЖКХ: насосные станции водоснабжения, вентиляционные системы

Практические советы

• Выбирая конденсатор EasyCan 10,6 кВАр 520В, убедитесь, что ваша система работает на 50 Гц - тогда он выдаёт именно 10,6 кВАр, а не 12,7 кВАр
• Перед заменой старого конденсатора измерьте фактический ток и напряжение - возможно, нужна другая емкость
• При групповой установке используйте одинаковые модели - смешивание различных типов может нарушить баланс
• Запасите хотя бы один резервный экземпляр - отказ одного элемента в батарее снижает эффективность всей группы
• Проверяйте температуру корпуса каждые 6 месяцев - нагрев выше 60C указывает на проблемы в сети
