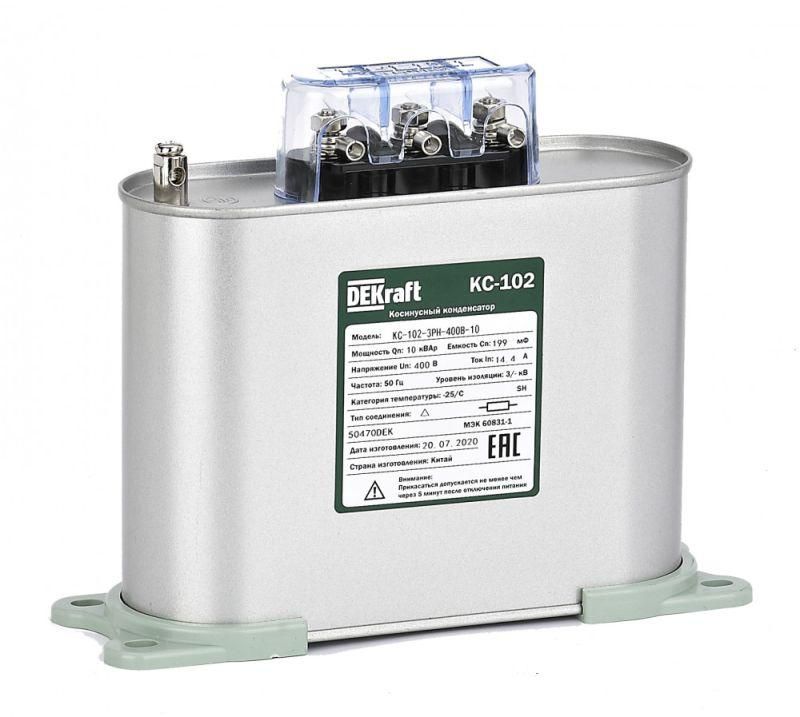

Конденсатор косинусный КС-102 1ф 400В 10квар DEKraft 50465DEK APC

Конденсатор косинусный однофазный 400В 10кВАр серии КС-102 от DEKraft (артикул 50465dek) - это рабочий конденсатор для повышения коэффициента мощности в однофазных цепях переменного тока. Он применяется для компенсации реактивной нагрузки на двигатели и другую бытовую/промышленную технику, обеспечивая более эффективное использование электроэнергии.

Назначение и область применения

Конденсатор косинусный однофазный 400В 10кВАр серии КС-102 используется для коррекции коэффициента мощности (cos φ) в однофазных электросетях частотой 50–60 Гц. Его основная задача - уменьшить потребление реактивной мощности, что снижает потери в проводах и позволяет избежать штрафов за низкий cos φ от энергоснабжающих организаций.

Подходит для установки в системах с однофазными асинхронными электродвигателями: насосы, вентиляторы, компрессоры, станки, конвейеры, оборудование для домашних мастерских и малых производств.

Технические характеристики

• Номинальное напряжение: 400 В - рассчитан на работу в сетях с напряжением до 400 В переменного тока;
• Номинальная мощность: 10 кВАр - способен компенсировать реактивную мощность до 10 киловар;
• Емкость: 198,94 мкФ - точное значение емкости, соответствующее заявленной мощности при 400 В и 50 Гц;
• Тип: самовосстанавливающийся - при пробое внутреннего элемента конденсатор автоматически изолирует повреждённый участок, сохраняя работоспособность остальной части;
• Исполнение: рабочий конденсатор для электродвигателя - предназначен для постоянной работы в составе цепи питания двигателя, не для кратковременного запуска.

Совместимость и монтаж

Конденсатор косинусный однофазный 400В 10кВАр серии КС-102 подключается параллельно нагрузке - обычно между фазным и нулевым проводом однофазной сети. Для правильной работы необходимо соблюдать полярность только при наличии пометок на корпусе (обычно они отсутствуют - конденсатор неполярный).

Установка выполняется в закрытом щите или боксе с достаточным охлаждением. Максимальная температура окружающей среды - до +40 C. Подключение осуществляется через надёжные клеммы с моментом затяжки, указанным в документации производителя. Не допускается перегрузка по току выше номинала.

Безопасность и стандарты

Конденсатор выполнен по принципу самовосстанавливаемости, что исключает риск взрыва при внутреннем пробое. Соответствует требованиям IEC 60831-1 и IEC 60831-2 для конденсаторов силовой коррекции. Применяет безопасные материалы, не выделяющие токсичных веществ при нормальном режиме работы.

Преимущества

• Автоматическое восстановление после локальных пробоев - увеличивает срок службы и отказоустойчивость;
• Высокая плотность энергии - компактный размер при большой мощности (10 кВАр);
• Стабильная работа при колебаниях напряжения +-10% от номинала;
• Не требует обслуживания - полностью герметичная конструкция;
• Эффективна в условиях высоких гармоник - оптимизирована для работы с современной нагрузкой.

Ограничения применения

• Не предназначена для трёхфазных систем - требуется три таких конденсатора для трёхфазной компенсации;
• Не использовать в цепях с частотой ниже 45 Гц или выше 65 Гц - возможна потеря эффективности;
• Запрещено применять в помещениях с повышенной влажностью без защиты IP54 и выше - хотя сам конденсатор герметичен, внешние соединения могут окисляться;
• Не рекомендуется для импульсных нагрузок - только для стационарной работы с двигателем или нагревательной нагрузкой;
• Не заменяет пусковые конденсаторы - этот экземпляр работает постоянно, а не только во время запуска.

Примеры использования

• Однофазный насос для полива с мощностью 1,5–2,2 кВт - подключённый конденсатор снижает потребляемый ток на 15–20%, уменьшая нагрев кабеля;
• Воздушный компрессор 2,2 кВт в гараже - повышает cos φ с 0,7 до 0,95, позволяя избежать перегрузки входного автомата;
• Циркулярная пила с асинхронным двигателем - снижает скачки тока при старте, продлевая жизнь контакторам и предохранителям.

Практические советы

• Перед установкой проверьте фактический cos φ нагрузки - иногда достаточно меньшей мощности (например, 6–8 кВАр);
• Убедитесь, что посадочные размеры совпадают с местом монтажа - типоразмер KС-102 имеет стандартный крепёж;
• При использовании нескольких конденсаторов - подключайте их параллельно, не последовательно;
• Проверяйте состояние конденсатора каждые 6–12 месяцев: наличие вздутия корпуса, следов утечки масла или перегрева - сигнал к замене;
• При замене используйте тот же тип - конденсаторы серии КС-102 от DEKraft имеют одинаковые параметры даже при изменении партии.
