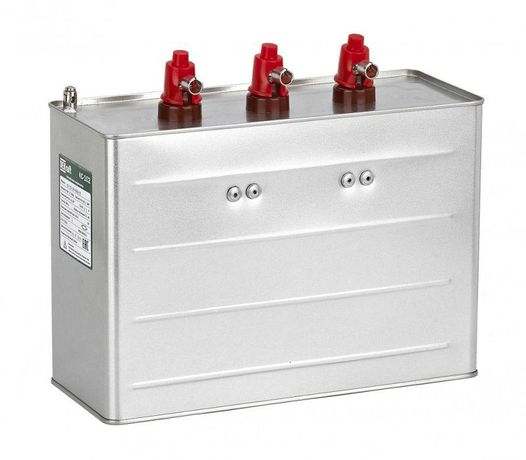

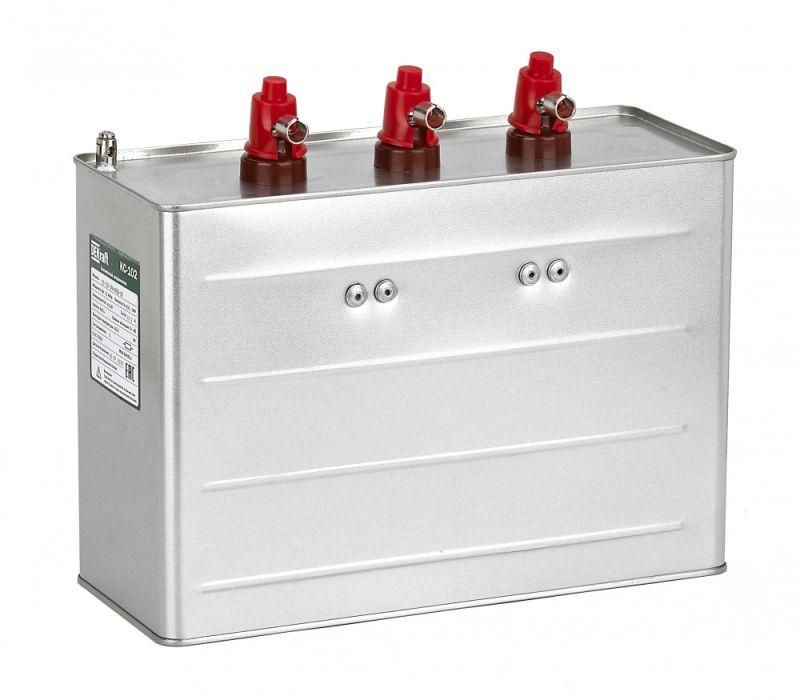

Конденсатор косинусный КС-102 3ф 480В 50квар DEKraft 50484DEK APC

Конденсатор косинусный трехфазный 450В/480В, 50кВАр серии КС-102 от DEKraft (артикул 50484dek) предназначен для повышения коэффициента мощности в трёхфазных сетях переменного тока. Этот рабочий конденсатор используется для компенсации реактивной нагрузки, снижения потерь и улучшения эффективности энергоснабжения.

Назначение и область применения

Конденсатор косинусный трехфазный 450В/480В, 50кВАр серии КС-102 применяется для коррекции коэффициента мощности (cos φ) в промышленных и коммерческих электросетях частотой 50–60 Гц. Он компенсирует реактивную мощность, вызванную индуктивными нагрузками - двигателями, трансформаторами, сварочным оборудованием. Устанавливается в распределительных щитах, на шинах 400–480 В, часто в составе автоматических систем компенсации.

Технические характеристики

• Номинальное напряжение: 480 В (работает также на 450 В)
• Номинальная мощность: 50 кВАр
• Емкость: 690,78 мкФ
• Тип конденсатора: рабочий, самовосстанавливающийся
• Частота сети: 50 / 60 Гц
• Тип изделия: трёхфазный конденсатор

Самовосстановление означает, что при пробое внутреннего элемента конденсатор автоматически изолирует повреждённый участок - устройство продолжает работать, хотя с немного сниженной емкостью. Это увеличивает надёжность и срок службы.

Совместимость и монтаж

Конденсатор косинусный трехфазный 450В/480В, 50кВАр серии КС-102 имеет три вывода для подключения к фазам A, B, C. Монтаж выполняется в соответствии с схемой “звезда” или “треугольник”, в зависимости от напряжения сети. Для работы на 480 В рекомендуется соединение треугольником. Подключение требует соблюдения полярности - хотя конденсатор не полярный, фазировка важна для балансировки нагрузки. Присоединительные зажимы рассчитаны на медные провода сечением до 25 мм2. Обязательно использовать предохранители или тепловые защиты согласно нормам ПУЭ.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60831-1 и IEC 60831-2 для конденсаторов силовой установки. Конструкция защищена от перегрева и перенапряжений благодаря встроенным термозащитам и аварийному разряду. Серия КС-102 прошла испытания на долговременную работу при повышенных температурах и влажности.

Преимущества

• Высокая плотность энергии - компактный размер при большой мощности 50 кВАр
• Самовосстановление продлевает срок службы и снижает риск отказа
• Стабильная работа при колебаниях напряжения +-10%
• Подходит для длительной эксплуатации в условиях высоких гармоник
• Может использоваться в паре с регуляторами cos φ для автоматической компенсации

Ограничения применения

• Не предназначены для работы при напряжении выше 480 В - возможен выход из строя
• Не следует применять в цепях с постоянным током
• Запрещено подключать без защиты от перегрузок и коротких замыканий
• Не рекомендовано использование в средах с высоким содержанием масла, химикатов или агрессивной пыли без дополнительной герметизации
• При температуре окружающей среды выше +50 C требуется принудительное охлаждение или снижение нагрузки

Примеры использования

• Компрессоры и насосы на заводах
• Линии конвейеров с асинхронными двигателями
• Сварочные аппараты и системы управления технологическими процессами
• Центры обработки данных с большим числом ИБП
• Объекты ЖКХ с массивными лифтами и вентиляционными установками

Практические советы

• Перед установкой проверьте действующее напряжение сети - оно не должно превышать 480 В даже кратковременно
• Убедитесь, что посадочные габариты совпадают с местом монтажа - корпус конденсатора косинусный трехфазный 450В/480В, 50кВАр серии КС-102 имеет стандартные крепления для DIN-рейки или плоской поверхности
• При групповом использовании нескольких таких конденсаторов - равномерно распределяйте их по фазам, чтобы избежать дисбаланса
• Проверяйте состояние конденсатора каждые 6–12 месяцев: внешние дефекты, нагрев, запах - признаки необходимости замены
• Для точной настройки компенсации используйте измеритель cos φ перед и после подключения - это позволит определить реальную экономию электроэнергии
