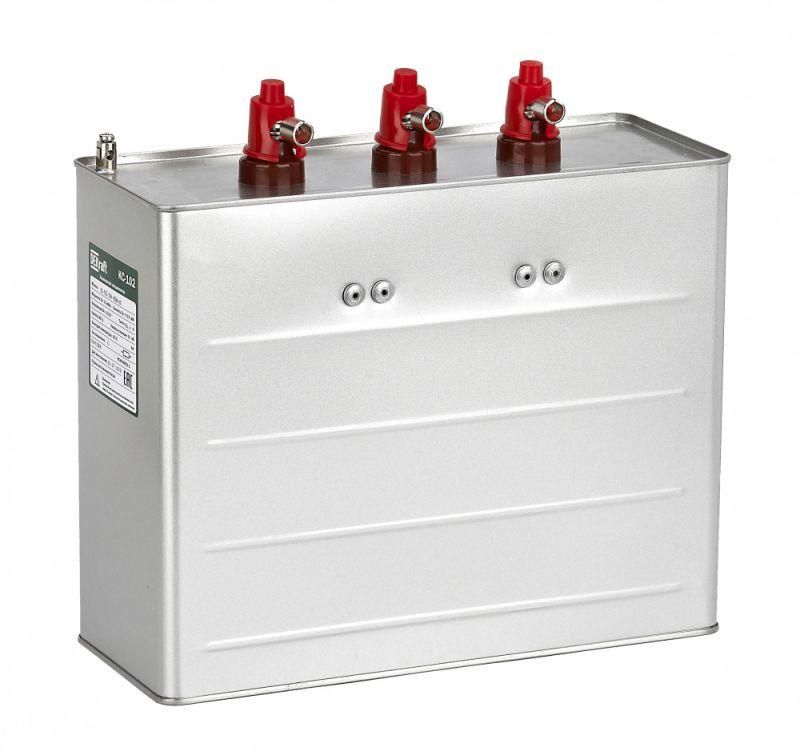

Конденсатор косинусный КС-102 3ф 480В 60квар DEKraft 50485DEK APC

Конденсатор косинусный трехфазный 480В 60кВАр серии КС-102 от DEKraft - устройство для повышения коэффициента мощности в трёхфазных сетях 50/60 Гц, снижающее потери энергии и нагрузку на трансформаторы. Применяется в системах с электродвигателями, где важна эффективная компенсация реактивной мощности.

Назначение и область применения

Конденсатор косинусный трехфазный 480В 60кВАр серии КС-102 используется для коррекции коэффициента мощности (cos φ) в трёхфазных электросетях с частотой 50 или 60 Гц. Он компенсирует реактивную мощность, вызванную индуктивными нагрузками - главным образом, электродвигателями. Это уменьшает ток в сети, снижает перегрузки трансформаторов и кабелей, а также позволяет избежать штрафов за низкий cos φ от энергоснабжающих организаций.

Подходит для установки в промышленных объектах: цехах с насосами, вентиляторами, компрессорами, конвейерами, станками с ЧПУ. Устройство работает в составе автоматических систем компенсации или в статических группах.

Технические характеристики

• Номинальное напряжение: 480 В - рассчитан на работу в сетях с линейным напряжением до 480 В переменного тока.
• Номинальная мощность: 60 кВАр - способен выдавать реактивную мощность 60 киловар, что соответствует значительному уровню компенсации для средних и крупных потребителей.
• Емкость: 828,93 мкФ - фиксированная ёмкость, определённая расчётно для обеспечения заданной мощности при 480 В.
• Тип: Конденсатор самовосстанавливающийся - при пробое одной из внутренних секций он автономно изолирует повреждённый участок, сохраняя работоспособность остальной части устройства.
• Исполнение: Рабочий конденсатор для электродвигателя - предназначен для постоянной работы в режиме коммутируемых нагрузок, не является пусковым или фазосдвигающим.
• Частота: 50 / 60 Гц - совместим с большинством промышленных сетей мира.

Совместимость и монтаж

Конденсатор косинусный трехфазный 480В 60кВАр серии КС-102 подключается в звезду или треугольник в зависимости от схемы сети. Для правильного монтажа необходимо соблюдать следующие условия:

• Напряжение сети должно соответствовать 480 В +-10%. Превышение напряжения сокращает срок службы.
• Требуется установка в хорошо проветриваемом месте, без прямого нагрева от оборудования.
• Клеммы должны затягиваться моментом, указанным в паспорте - переусилие может повредить выводы.
• Обязательно применение предохранителей или тепловой защиты согласно нормам IEC 60831.
• Посадочные размеры и тип крепления указаны в техническом чертеже производителя - перед установкой сверьте габариты с местом монтажа.

Безопасность и стандарты

Конденсатор серии КС-102 от DEKraft соответствует международному стандарту IEC 60831-1 (конденсаторы для коррекции коэффициента мощности). Самовосстановление обеспечивает безопасность при внутренних отказах - исключает риск взрыва или возгорания при одиночном пробое. Оболочка выполнена из термостойкого материала, устойчивого к воздействию масла и химически активных сред, характерных для промышленных помещений.

Преимущества

• Самовосстанавливаемая технология - увеличивает надёжность и срок службы, минимизирует простои.
• Высокая плотность энергии - компактный размер при большой мощности 60 кВАр.
• Стабильная емкость при изменении температур - не требует частой калибровки.
• Совместимость с сетями 480 В - идеально подходит для американских и европейских промышленных систем.
• Произведено компанией DEKraft - известный производитель с проверенной репутацией в области компенсационного оборудования.

Ограничения применения

• Не предназначены для пусковых цепей - нельзя использовать вместо пусковых конденсаторов двигателей.
• Не рекомендовано применение в сетях с высокими гармоническими искажениями (>5%) без предварительного анализа - возможен перегрев и преждевременный выход из строя.
• Запрещено подключение к источникам постоянного тока - работа допустима только на переменном токе 50/60 Гц.
• Не следует устанавливать в условиях повышенной влажности без дополнительной герметизации корпуса - хотя IP-класс не указан, внешняя оболочка не предназначена для открытого монтажа на улице.

Примеры использования

• Цех металлообработки с десятками асинхронных двигателей мощностью 15–30 кВт - компенсация снижает потребляемую мощность с 120 кВт до 105 кВт при том же уровне нагрузки.
• Компрессорная станция с 3 двигателями по 45 кВт - использование одного такого конденсатора позволяет избежать платы за реактивную энергию.
• Автоматическая система компенсации на заводе с переменной нагрузкой - конденсатор КС-102 включается в группы по 3–6 единиц для точной регулировки cos φ.

Практические советы

• Перед заменой старого конденсатора обязательно измерьте фактическое напряжение в сети - даже небольшое превышение 480 В может снизить срок службы на 30–50%.
• Проверяйте температуру корпуса во время работы - если она выше +55 C, требуется улучшение вентиляции или переход на более мощную модель.
• При использовании нескольких конденсаторов КС-102 в одной группе - убедитесь, что все они имеют одинаковый класс точности и возраст эксплуатации.
• Для обслуживания используйте только изолированные инструменты - после отключения питания дождитесь полного разряда (не менее 5 минут).
• Артикул 50485dek - запомните его для заказа запасных элементов; аналоги других брендов могут отличаться по габаритам и времени отклика.
