Конденсатор НН 25 кВАр, 525 В | SCAN2503P525 Systeme Electric APC

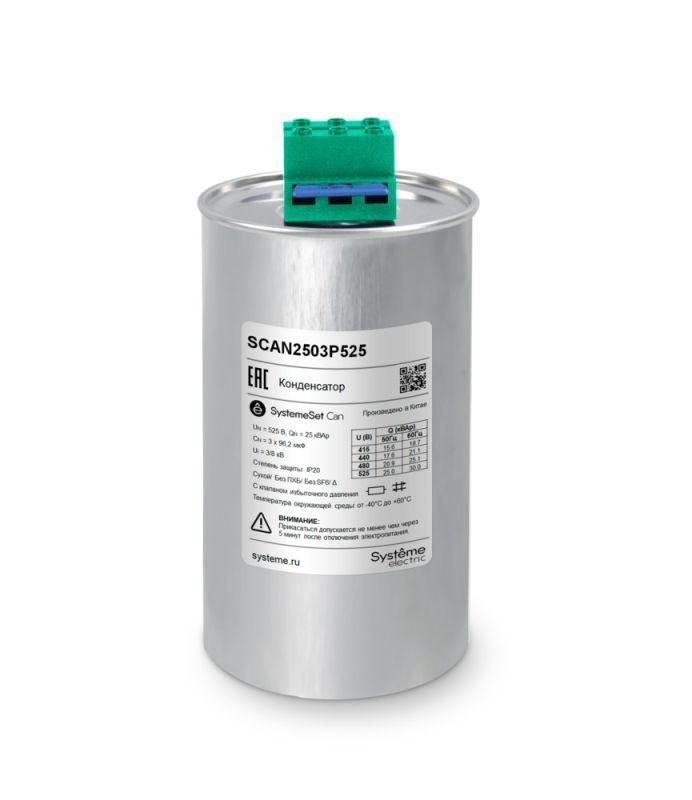

Конденсатор низковольтный 25 кВАр 525 В от бренда Systeme Electric (арт. scan2503p525) - трёхфазный силовой конденсатор для компенсации реактивной мощности в сетях до 525 В. Подходит для установки в щитах автоматического регулирования коэффициента мощности на промышленных объектах.

Назначение и область применения

Конденсатор низковольтный 25 кВАр 525 В применяется для повышения коэффициента мощности (cos φ) в трёхфазных электросетях. Это снижает потери энергии, уменьшает нагрузку на трансформаторы и кабели, а также позволяет избежать штрафов за некачественную электроэнергию. Устанавливается в компенсирующих устройствах на заводах, в цехах с большим количеством асинхронных двигателей, сварочных аппаратов, насосных станций и других индуктивных нагрузок.

Технические характеристики

• Номинальная мощность: 25 кВАр
• Номинальное напряжение: 525 В
• Электрическая емкость: 96,2 мкФ
• Диаметр корпуса: 116 мм
• Рабочий температурный диапазон: от –40 C до +60 C
• Длительно допустимый ток: 2×Iн (удвоенный номинальный ток)
• Максимальный импульсный ток: до 400×Iн
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от пыли и воды)
• Гарантийный срок: 24 месяца
• Тип диэлектрика: металлизированная полипропиленовая плёнка с функцией самовосстановления
• Корпус: экструдированный алюминий
• Пропитка: биоразлагаемая сухая смола, без ПХБ и SF6
• Встроенная защита: предохранитель с мембраной сброса давления
• Разрядный элемент: встроенный резистор в клеммном блоке

Совместимость и монтаж

Конденсатор низковольтный 25 кВАр 525 В имеет три фазных вывода - L1, L2, L3 - и заземление через корпус. Монтаж выполняется на DIN-рейку или жестко на стенку щита с учётом свободного пространства вокруг для теплоотвода. Диаметр 116 мм требует соответствующего места в распределительном устройстве. Клеммы рассчитаны на подключение медными проводниками сечением до 25 мм2. Перед подключением обязательно проверьте соответствие напряжения сети значению 525 В - применение выше этого уровня недопустимо. Конденсатор можно использовать в системах с частотой 50/60 Гц.

Безопасность и стандарты

Конструкция соответствует требованиям IEC 60831-1 и IEC 60831-2. Предохранитель с мембраной обеспечивает безопасное отключение при перегрузках или пробое одного из элементов. Биоразлагаемая пропитка исключает риск загрязнения окружающей среды при выходе из строя. Отсутствие SF6 делает изделие экологически безопасным. Применение в помещениях с нормальной вентиляцией - обязательное условие, так как степень защиты IP20 не предусматривает герметичность.

Преимущества

• Самовосстанавливающаяся плёнка продлевает срок службы - при локальных пробоях участок диэлектрика изолируется, а остальная часть остаётся работоспособной.
• Высокая перегрузочная способность (до 400 In) позволяет выдерживать кратковременные пики тока при включении.
• Алюминиевый корпус эффективно отводит тепло, что особенно важно при работе в условиях высоких температур.
• Встроенный разрядный резистор гарантирует быстрое снятие остаточного напряжения после отключения - безопаснее для обслуживания.
• Отсутствие вредных веществ (ПХБ, SF6) соответствует современным экологическим нормам и упрощает утилизацию.

Ограничения применения

• Не предназначена для работы во влажных, запылённых или взрывоопасных средах - IP20 не обеспечивает защиту от пыли и жидкости.
• Запрещено использование при напряжении выше 525 В - возможен пробой диэлектрика.
• Не рекомендуется для установки в закрытых ящиках без принудительного охлаждения при постоянной нагрузке более 80 % от номинала.
• Из-за большого диаметра (116 мм) не подходит для компактных щитов с ограниченным пространством.
• Требуется согласование с контроллером ПКМ - не работает автономно, нужна система управления.

Примеры использования

• Автоматические системы компенсации на металлургических заводах с дуговыми печами.
• Щиты управления насосными станциями в водоканалах.
• Цеха с множеством асинхронных двигателей (конвейеры, компрессоры, вентиляторы).
• Объекты ЖКХ с высокой долей индуктивной нагрузки - лифты, тепловые пункты.

Практические советы

• Перед заменой старого конденсатора низковольтный 25 кВАр 525 В проверьте фактический ток нагрузки - он не должен превышать 2×Iн.
• Убедитесь, что посадочные отверстия в щите совпадают с диаметром 116 мм - иначе потребуется доработка крепления.
• После отключения питания дождитесь минимум 5 минут перед обслуживанием - даже с разрядным резистором остаточное напряжение может сохраняться.
• При групповом использовании нескольких таких конденсаторов следите за балансом фаз - неравномерная нагрузка снижает эффективность.
• Рекомендовано периодическое визуальное осмотрение на наличие вздутий корпуса или следов утечки - признаки отказа.
