Конфигурируемый контроллер для систем отопления и ГВС RX500-H|RX500-H|EKF

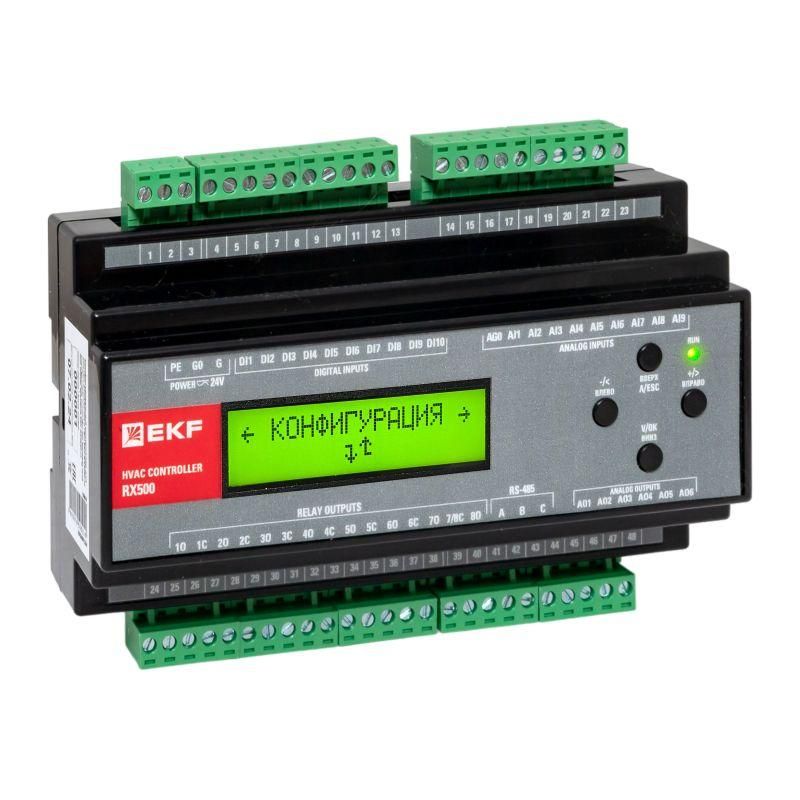

Контроллер EKF RX500-H - это настраиваемое устройство для автоматизации систем отопления и горячего водоснабжения (ГВС). Он обеспечивает точный контроль работы двух гидромодулей теплового пункта, поддерживает модульную компоновку и легко интегрируется в существующие системы за счет стандартизированных интерфейсов.

Назначение и область применения

Контроллер EKF RX500-H применяется для автоматического регулирования температурных режимов, расходов теплоносителя и работы насосных групп в системах отопления и горячего водоснабжения. Подходит для установки в тепловых пунктах, котельных, центральных тепловых узлах, а также в комплексах с несколькими контурами - например, для вентиляционных систем, хладоцентров или комбинированных сетей ГВС и отопления.

Технические характеристики

• Питание: постоянный ток 20,4–26,4 В - совместим с большинством промышленных источников питания 24 В
• Аналоговые входы: 9 каналов - для подключения датчиков температуры, давления, уровня
• Аналоговые выходы: 6 каналов - для управления исполнительными механизмами (например, сервоприводами клапанов)
• Цифровые входы: 10 каналов - для считывания состояния переключателей, кнопок, датчиков конечного положения
• Цифровые выходы: 8 каналов - для управления световой сигнализацией, реле, маломощными нагрузками
• Релейные выходы: 8 каналов - для включения/выключения насосов, клапанов, нагревательных элементов
• Дисплей: есть - отображает текущие параметры, аварийные сообщения и состояние системы без внешнего терминала
• Интерфейсы RS-485: 1 порт - для связи с другими устройствами по протоколу Modbus RTU
• Поддержка Modbus: да - позволяет интегрироваться в SCADA-системы и централизованные АСУ ТП
• Шинный монтаж: да - возможность установки на DIN-рейку 35 мм

Совместимость и монтаж

Контроллер EKF RX500-H проектировался для быстрого монтажа в распределительных щитах. Устройство фиксируется на стандартной DIN-рейке, что исключает необходимость в дополнительных креплениях. Все клеммы доступны спереди - удобно для подключения проводов без демонтажа. Для подключения датчиков используйте экранированные кабели, особенно для аналоговых входов. Кабель RS-485 следует заземлять только с одной стороны, чтобы избежать помех. Программирование осуществляется через ПК с помощью специализированного ПО EKF, которое можно скачать с официального сайта.

Безопасность и стандарты

Контроллер соответствует требованиям безопасности для промышленного оборудования. Работает в условиях, допускаемых для класса защиты IP20. Не предназначен для установки во взрывоопасных зонах или на открытых площадках без корпуса. Напряжение питания 24 В постоянного тока снижает риск поражения электрическим током по сравнению с сетевым 220 В.

Преимущества

• Высокая плотность I/O - 9+6+10+8+8 = 41 канал - позволяет заменить несколько однозадачных контроллеров одним устройством
• Встроенный дисплей уменьшает зависимость от внешних HMI-устройств
• Modbus RTU обеспечивает совместимость с широким кругом вторичных приборов и программных решений
• Гибкая настройка - подходит как для простых систем, так и для сложных многоконтурных объектов
• Модульная архитектура серии RX500 - позволяет масштабировать решения без изменения принципа управления

Ограничения применения

• Не имеет встроенного Ethernet - для удалённого доступа требуется дополнительный маршрутизатор или шлюз
• Нет встроенного аккумулятора - при отключении питания сохраняет настройки, но не работает без внешнего источника
• Не рассчитан на работу при температурах ниже –10 C или выше +55 C - требует установки в закрытом помещении
• Один порт RS-485 - при необходимости подключения нескольких устройств потребуется использование последовательной шины или коммутатора

Примеры использования

• Автоматизация теплового пункта с двумя гидромодулями: один для отопления, второй - для ГВС
• Управление насосной группой в хладоцентре с регулированием потока по температурному графику
• Контроль смешивания теплоносителей в трёхходовых клапанах с обратной связью по датчику температуры
• Система с дистанционным мониторингом через SCADA - данные передаются по Modbus на сервер диспетчерской

Практические советы

• Перед первым запуском проверьте полярность питания - неверное подключение может повредить плату
• Для аналоговых входов используйте кабели с экраном и заземлите экран только на стороне контроллера
• Релейные выходы имеют максимальную коммутационную способность - не подключайте мощные двигатели напрямую; используйте промежуточные контакторы
• Настройки можно резервировать и восстанавливать через файл - рекомендуется делать бэкап после каждого изменения
• При использовании в системах с высоким уровнем ЭМИ - убедитесь, что все кабели проложены отдельно от силовых линий
• При работе с несколькими контроллерами RX500-H - задавайте уникальные адреса Modbus, чтобы избежать коллизий
