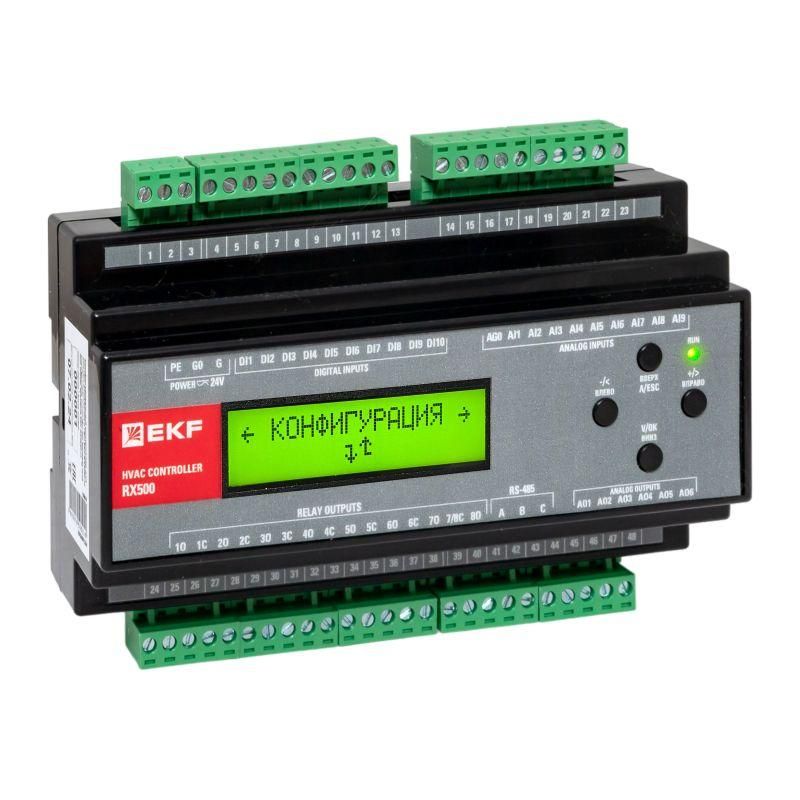

Контроллер конфигурируемый для систем вентиляции EKF RX500-V обеспечивает точную автоматизацию вентиляционных и кондиционирующих систем с возможностью настройки под конкретные задачи. Устройство сочетает гибкость программирования, надёжную связь по Modbus и компактный шинный монтаж - идеально для промышленных и коммерческих объектов.

Назначение и область применения

Контроллер конфигурируемый для систем вентиляции EKF RX500-V используется для управления работой систем общеобменной вентиляции, кондиционирования воздуха и связанных устройств - насосов, клапанов, вентиляторов, нагревателей. Подходит для зданий с высокими требованиями к микроклимату: офисы, больницы, лаборатории, производственные цеха. Контроллер RX500-V заменяет несколько реле и термостатов, упрощая схему управления и повышая её надёжность.

Технические характеристики

• Питание: постоянный ток 20,4–26,4 В - работает от стандартных источников 24 В постоянного тока, исключает перегрузки при колебаниях напряжения.
• Аналоговые входы: 9 каналов - принимают сигналы от датчиков температуры, влажности, давления (например, 0–10 В или 4–20 мА).
• Аналоговые выходы: 6 каналов - выдают регулируемые сигналы для управления частотными преобразователями, сервоприводами, клапанами.
• Цифровые входы: 10 каналов - воспринимают дискретные сигналы (вкл/выкл) от кнопок, датчиков наличия, предельных выключателей.
• Цифровые выходы: 8 каналов - управляют нагрузками до 24 В постоянного тока, например, светодиодами, реле малой мощности.
• Релейные выходы: 8 каналов - коммутируют переменный ток до 250 В / 5 А, подходят для включения двигателей, нагревателей, светильников.
• Интерфейс RS-485: 1 порт - позволяет подключить контроллер к системе сбора данных или HMI через протокол Modbus RTU.
• Поддержка Modbus: да - совместим с большинством SCADA-систем, PLC и программного обеспечения для удалённого контроля.
• Дисплей: есть - отображает текущие значения, состояние входов/выходов, аварийные сообщения; снижает необходимость в внешних панелях.
• Шинный монтаж: да - крепится на DIN-рейку 35 мм, экономит место в щите и ускоряет установку.

Совместимость и монтаж

Контроллер RX500-V легко интегрируется в существующие системы благодаря одному порту RS-485 и поддержке Modbus. Для подключения датчиков используйте экранированные кабели, особенно для аналоговых входов - это минимизирует помехи. Шинный монтаж требует только фиксации на DIN-рейке и подвода проводов к клеммникам. Все клеммы доступны спереди - удобно для обслуживания без демонтажа. Обязательно проверьте соответствие напряжения питания: ниже 20,4 В контроллер может отключиться, выше 26,4 В - риск повреждения.

Безопасность и стандарты

Производитель указывает соответствие нормам безопасности для промышленного оборудования, однако явных ссылок на EN, IEC или ГОСТ в предоставленных данных нет. Рекомендуется соблюдать правила монтажа согласно ПУЭ и использовать устройства защиты (автоматические выключатели, УЗО) на входе питания. Контроллер RX500-V не имеет встроенной изоляции между силовыми и слаботочными цепями - при проектировании схемы отделяйте их провода.

Преимущества

• Гибкая настройка: можно задать логику работы через ПО (например, EKF Configurator) - не требуется перепрошивка.
• Множество типов входов/выходов: один прибор заменяет несколько специализированных модулей.
• Локальный контроль: экран позволяет оперативно диагностировать работу без подключения к сети.
• Стандартная связь: Modbus RTU - универсальный протокол, поддерживающийся всеми популярными системами автоматизации.
• Компактность: все функции собраны в одном корпусе, что упрощает распределение места в электрощите.

Ограничения применения

• Не предназначена для взрывоопасных сред - отсутствует взрывозащита (Ex-маркировка).
• Нет встроенного Ethernet или Wi-Fi - для удалённого доступа нужен дополнительный шлюз.
• Один порт RS-485 - нельзя подключить более одной основной шины без использованию repeater’а.
• Нет батарейного резерва - при отключении питания сохраняются только настройки, но не работающие процессы.
• Не рекомендован для открытых площадок - не указан класс защиты IP, значит, применяется только внутри помещений.

Примеры использования

• Автоматизация вентиляции в торговом центре: контроллер RX500-V считывает данные с датчиков CO₂ и температуры, управляет скоростью вентиляторов и открывает/закрывает воздушные клапаны.
• Система кондиционирования в лаборатории: на основе показаний влажности и температуры контроллер включает охлаждение, подогрев и осушители по заранее заданным алгоритмам.
• Обслуживание HVAC в жилом комплексе: RX500-V собирает информацию со всех этажей через Modbus и передаёт её в центральную систему управления.

Практические советы

• Перед первым запуском обязательно скачайте и установите ПО EKF Configurator - без него невозможно изменить логику работы.
• Для аналоговых входов используйте кабели с медным экраном и заземлением экрана только на стороне контроллера - так снизятся помехи.
• Релейные выходы рассчитаны на активную нагрузку - при работе с катушками реле или двигателями добавьте дугогашение (варистор или RC-цепь).
• При монтаже в щитах с сильными ЭМИ (частотники, сварочные аппараты) размещайте контроллер RX500-V подальше от них или используйте металлический кожух.
• Проверяйте посадочный диаметр клемм - они стандартизированы, но не все кабели сечением >2,5 мм2 войдут без подготовки жил.
