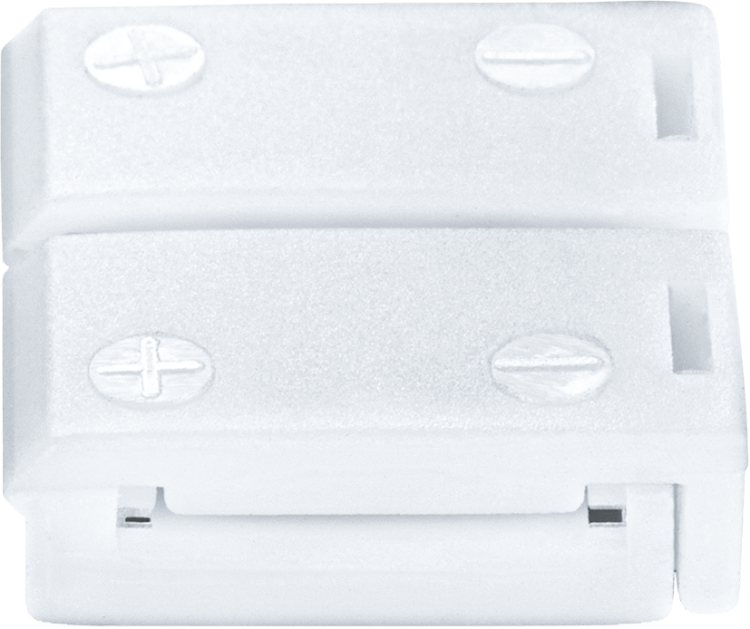

Коннектор для светодиодной ленты NLSC-RGB10mm-PC-PC-IP20 5 шт. в упаковке | 71489 Navigator 18101 NLSC

Коннектор для светодиодной ленты NLSC-RGB10mm-PC-PC-IP20 от Navigator позволяет быстро и без пайки соединить RGB-ленту шириной 10 мм с источником питания или другой лентой. Упакован по 5 штук, этот коннектор подходит для внутренней установки в сухих помещениях.

Назначение и область применения

Коннектор для светодиодной ленты NLSC-RGB10mm-PC-PC-IP20 предназначен для быстрого электрического соединения RGB-лент без пайки. Подходит для соединения участков ленты между собой, а также для подключения ленты к блоку питания или контроллеру. Применяется в декоративной подсветке интерьеров, потолочных бордюров, шкафов, ниш и других местах, где требуется гибкая и легко монтируемая система освещения.

Технические характеристики

• Тип: коннектор с четырьмя контактами (4-pin) — поддерживает R, G, B и V+ (питание)
• Ширина ленты: 10 мм — совместим с большинством стандартных RGB-лент этой ширины
• Степень защиты: IP20 — защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли
• Рабочий температурный диапазон: от -40 °C до +40 °C — допустимо использование в неотапливаемых помещениях, но не на улице
• Материал корпуса: пластик белого цвета — устойчив к механическому воздействию, не проводит ток
• Комплектация: 5 штук в одной упаковке

Совместимость и монтаж

Коннектор для светодиодной ленты NLSC-RGB10mm-PC-PC-IP20 совместим с RGB-лентами шириной 10 мм, имеющими медные контактные площадки с шагом 10 мм. Для подключения необходимо:

• Обрезать ленту по меткам (между LED-элементами)
• Зачистить медные контакты от оксидной плёнки (при необходимости)
• Вставить ленту в зажим коннектора до щелчка — контакты должны плотно прижаться к плате
• Не перегибать ленту внутри коннектора — изгиб более 90° может повредить дорожки

Подключение к блоку питания выполняется через провода, которые заводятся в заднюю часть коннектора. Полюса не помечены — перед сборкой проверьте соответствие R/G/B/V+ по схеме ленты.

Безопасность и стандарты

Коннектор соответствует требованиям безопасности для низковольтных цепей (до 24 В постоянного тока). Степень защиты IP20 исключает применение во влажных средах, на улице или в местах с риском попадания жидкости. Не используйте в условиях повышенной запылённости — пыль может вызвать замыкание между контактами.

Преимущества

• Экономит время монтажа — не требует паяльника, канифоли или опыта пайки
• Позволяет легко менять участки ленты — достаточно вытащить и заменить коннектор
• Надёжное механическое крепление — контакты фиксируются пружинными планками
• Белый цвет корпуса — незаметен при установке в светлые поверхности

Ограничения применения

• Не предназначена для внешнего монтажа — IP20 не обеспечивает защиту от влаги
• Не рекомендуется использовать с лентами шириной менее 8 мм или более 12 мм — возможен плохой контакт
• Не подходит для высокотоковых нагрузок выше 5 А на канал — перегрев и расплавление контактов
• Не следует многократно вставлять/вынимать ленту — износ зажимов снижает надёжность соединения

Примеры использования

• Соединение двух отрезков RGB-ленты в длинном потолочном бордюре
• Подключение ленты к контроллеру в коробе за натяжным потолком
• Ремонт повреждённого участка ленты в шкафу-купе без демонтажа всей системы
• Переход от ленты 10 мм к другому типу через переходник (если есть совпадение контактов)

Практические советы

• Перед монтажом протестируйте работу ленты — лучше убедиться, что она горит, чем после сборки искать проблему
• Проверяйте полярность: если лента не работает, переверните её в коннекторе на 180°
• Фиксируйте коннектор клеем или хомутом — он не рассчитан на механическую нагрузку
• Не используйте одновременно несколько таких коннекторов на одном канале — увеличивает сопротивление и риск нагрева
• Храните в сухом месте — даже IP20 не спасёт от конденсата при перепадах температур
