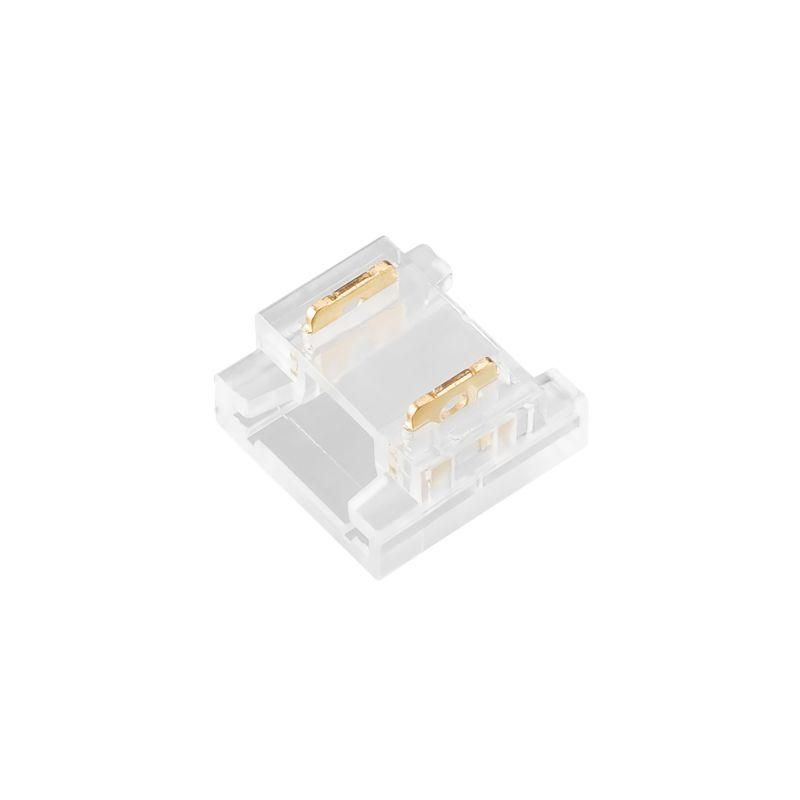

Коннектор COB-MONO-10mm-2pin-STS прозр. (уп.10шт) Arlight 046944

Коннектор Arlight 046944 - это надёжное соединение для одноцветных LED-лент COB шириной 10 мм. Прозрачный корпус позволяет видеть качество контакта, а компактная форма упрощает установку в ограниченном пространстве.

Назначение и область применения

Коннектор Arlight 046944 предназначен для быстрого и безопасного соединения двух отрезков одноцветной светодиодной ленты COB шириной 10 мм. Подходит для ремонта, удлинения или изменения конфигурации освещения без пайки. Часто используется в системах точечного, декоративного и функционального освещения - например, на кухнях, в шкафах, вдоль лестниц, в выставочных залах.

Технические характеристики

• Тип соединения: 2-pin, для лент COB
• Ширина ленты: 10 мм
• Максимальный ток: 3 А
• Максимальное напряжение: 24 В
• Материал корпуса: прозрачный термостойкий пластик
• Цвет корпуса: прозрачный
• Форма: прямоугольный контактный блок с фиксирующими защёлками

Совместимость и монтаж

Коннектор Arlight 046944 совместим только с одноцветными LED-лентами COB шириной точно 10 мм. Не подходит для лент шириной 8 мм, 12 мм или RGB/RGBW. Для монтажа необходимо:

• Обрезать ленту по меткам между светодиодами;
• Удалить изоляционный слой с медных площадок;
• Вставить конец ленты до щелчка - контакты должны плотно прилегать к дорожкам;
• Закрыть крышку коннектора, чтобы зафиксировать ленту механически.

Не требуется пайка - достаточно правильного ввода ленты. Убедитесь, что полярность (+/-) совпадает на обоих участках ленты.

Преимущества

• Нет необходимости в пайке - снижается риск перегрева и повреждения ленты;
• Прозрачный корпус позволяет визуально проверить качество контакта после монтажа;
• Фиксация защёлками обеспечивает прочное соединение даже при вибрациях;
• Поддерживает рабочую температуру ленты до +65C - не деформируется при нормальной эксплуатации.

Ограничения применения

• Не использовать с RGB или RGBW лентами - контакты рассчитаны только на два провода (+ и -);
• Не применять при токе выше 3 А - возможен перегрев и оплавление корпуса;
• Не рекомендовано для открытых уличных установок - отсутствует защита IP;
• Не подходит для лент шириной менее 10 мм - контакты не будут доставать до дорожек.

Примеры использования

• Удлинение ленты вдоль кухонного гарнитура, где нельзя протянуть один длинный отрезок;
• Ремонт повреждённого участка ленты в шкафу-витрине;
• Создание L-образного или U-образного контура освещения вокруг колонны;
• Подключение ленты к блоку питания через переходник, если расстояние слишком велико для прямого вывода.

Практические советы

• Перед монтажом проверьте ширину ленты - она должна быть именно 10 мм, а не 8 или 12 мм;
• Избегайте перегибов ленты в месте соединения - это может повредить дорожки;
• Если лента плохо фиксируется - попробуйте аккуратно подогнуть медные контакты внутрь коннектора;
• Пакет содержит 10 штук - хватит на несколько проектов; храните в сухом месте, так как пластик не имеет гидроизоляции;
• Этот коннектор - часть серии Arlight для светодиодных лент, поэтому он идеально сочетается с другими элементами этой линейки.
