Коннектор COB-RGB-10mm-4pin-STW-L150 (Arlight, Лента-Провод) | 042064 Arlight

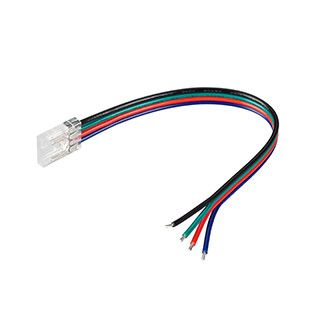

Коннектор COB-RGB 10мм 4pin STW-L150 от Arlight - одиночный разъём с проводом 150 мм для надёжного подключения питания к светодиодным лентам COB RGB и MIX шириной 10 мм. Подходит для монтажа в открытых светильниках и профилях с защитой IP20.

Назначение и область применения

Коннектор COB-RGB 10мм 4pin STW-L150 предназначен для быстрого и безопасного подключения питания к открытым LED-лентам на базе технологии COB (Chip-on-Board) с цветовой температурой RGB или MIX. Он обеспечивает бесшовное соединение между лентой и источником питания, исключая необходимость пайки. Применяется там, где важна эстетика - в точечном освещении, декоративных подсветках, потолочных и стеновых профилях. Подходит для интерьеров жилых помещений, гостиниц, торговых залов и выставочных пространств.

Технические характеристики

• Тип: Одиночный коннектор с проводом 150 мм
• Ширина совместимой ленты: 10 мм
• Количество контактов: 4 pin (R, G, B, +12V/24V)
• Номинальное напряжение: 24 В
• Максимальный ток: 3 А
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, не предназначена для влаги
• Материал корпуса: Прозрачный пластик
• Цветовая передача: Совместим с RGB и MIX-лентами

Совместимость и монтаж

Коннектор COB-RGB 10мм 4pin STW-L150 совместим только с лентами COB шириной точно 10 мм. Убедитесь, что контактная площадка ленты имеет соответствующую форму и шаг выводов. Для установки просто вставьте край ленты в разъём до щелчка - фиксация происходит механически, без инструментов. Провод длиной 150 мм позволяет легко подвести питание к контроллеру или БП. Не используйте с лентами шириной 8 мм или 12 мм - возможен плохой контакт или повреждение контактов.

Безопасность и стандарты

Коннектор COB-RGB 10мм 4pin STW-L150 рассчитан на работу при напряжении до 24 В и токе до 3 А. Соответствует требованиям безопасности для низковольтных устройств. IP20 означает, что он не защищён от воды и пыли - применять можно только внутри закрытых светильников, профилей или сухих помещений. Нельзя использовать во влажных зонах (ванная, бассейн, улица).

Преимущества

• Не требует пайки - снижает риск перегрева и повреждения ленты
• Прозрачный корпус не препятствует свету - сохраняет равномерную подсветку
• Фиксация без инструментов - экономит время при монтаже
• Совместим с большинством популярных COB-лент шириной 10 мм
• Интегрирован в серию аксессуаров Arlight - гарантия совместимости с другими элементами системы

Ограничения применения

• Не подходит для лент с шириной, отличной от 10 мм
• Запрещено использование вне закрытых корпусов из-за низкой степени защиты IP20
• Не рекомендован для постоянной нагрузки выше 2,5 А - для долговечности лучше работать с запасом
• Не совместим с лентами на 12 В - работает только с 24 В
• Работает только с RGB/MIX-лентами; не поддерживает белые ленты без цветового управления

Примеры использования

• Подключение RGB-ленты в нишах потолка с алюминиевым профилем
• Скрытая подсветка витрин в магазинах с использованием ленты MIX
• Освещение в гардеробных и спальнях с управлением через Wi-Fi-контроллер
• Установка в модульных светильниках типа “LED Strip Profile”

Практические советы

• Перед монтажом проверьте, что лента действительно имеет 10 мм ширину - даже 0,5 мм расхождения могут помешать фиксации
• Не перегибайте провод ближе чем на 2 см от коннектора - это может вызвать обрыв внутренних жил
• При работе с несколькими лентами используйте одинаковые типы лент - различия в токе потребления могут вызвать перекос цвета
• Заказывать следует партиями по 10 штук - минимальная кратность поставки от производителя
• Для длительной работы выбирайте БП с запасом мощности - если лента потребляет 2,2 А, берите блок на 3–3,5 А
