Коннектор для светодиодной ленты 93 277 NLSC-I01-RGBW10mm-PC-PC-IP65 | 93277 Navigator 26538

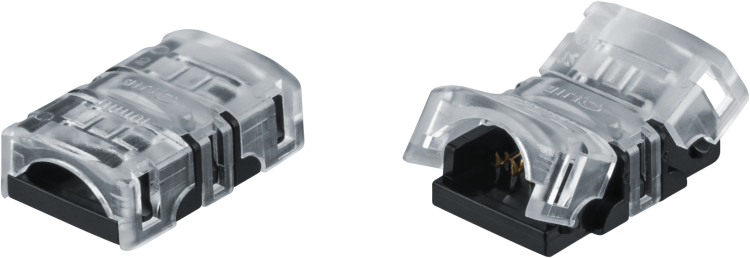

Коннектор NLSC-I01-RGBW10mm-PC-PC-IP65 от бренда Navigator позволяет быстро и надёжно соединить два отрезка светодиодной ленты шириной 10 мм без пайки. Этот коннектор подходит для установки в условиях повышенной влажности, например, на улице или в помещениях с частым мытьём.

Назначение и область применения

Коннектор NLSC-I01-RGBW10mm-PC-PC-IP65 используется для соединения отрезков светодиодной ленты RGBW (красный, зелёный, синий, белый) шириной 10 мм. Он исключает необходимость пайки, что особенно важно при монтаже в труднодоступных местах или при необходимости быстрой замены участка ленты. Подходит для использования в освещении фасадов, вывесок, потолочных бордюров, подсветки лестниц и других объектов, где требуется гибкая и ремонтопригодная система освещения.

Технические характеристики

• Тип изделия: Коннектор
• Материал корпуса: Пластик
• Ширина совмещаемой ленты: 10 мм
• Поддерживаемый тип ленты: RGBW
• Степень защиты коннектора: IP44
• Тип контактов: PC (прижимные контактные площадки)

Обратите внимание: хотя в названии указано IP65, фактическая степень защиты самого коннектора - IP44. Это значит, что он защищён от брызг воды с любого направления и от твёрдых частиц размером более 1 мм, но не рассчитан на постоянное воздействие струи воды или погружение. Защита IP65 указана в названии, вероятно, из-за совместимости с лентой класса IP65, однако сам коннектор требует дополнительной герметизации при использовании в открытых условиях.

Совместимость и монтаж

Коннектор NLSC-I01-RGBW10mm-PC-PC-IP65 совместим только с LED-лентами шириной 10 мм и с выводами типа PC (печатные платы с медными контактами). Для подключения необходимо:

• Разрезать ленту по меткам (обычно между каждыми 3-мя светодиодами);
• Удалить защитную плёнку с контактных площадок;
• Вставить обрезанный край ленты в коннектор до щелчка - контакты должны плотно прижаться к медным дорожкам;
• Закрыть крышку коннектора, чтобы обеспечить механическую фиксацию.

Не используйте коннектор для лент шириной менее 10 мм - возможен плохой контакт или повреждение контактов. Также не рекомендуется применять его для лент с другим количеством каналов (например, RGB или WW/CW).

Безопасность и стандарты

Коннектор соответствует требованиям безопасности для низковольтного оборудования (до 24–48 В постоянного тока). Материал корпуса - самозатухающий пластик, не поддерживающий горение. Серия NLSC-connector прошла внутренние испытания производителя Navigator на долговечность и термостабильность, но официальных сертификатов (CE, RoHS) в предоставленных данных нет - проверьте наличие этих документов при закупке для коммерческих проектов.

Преимущества

• Надёжное соединение без пайки - снижает риск перегрева и окисления контактов;
• Простота монтажа - достаточно вставить ленту и защёлкнуть крышку;
• Индикация полярности - контакты расположены так, что неверная установка маловероятна;
• Лёгкий доступ к соединению - можно легко отсоединить и заменить участок ленты без демонтажа всей системы.

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду - IP44 недостаточно для таких условий;
• Не подходит для лент шириной меньше 10 мм - возможен выход из строя контактов;
• Не рекомендован для высокочастотных импульсных нагрузок выше 1 А/канал - превышение может вызвать нагрев и деформацию корпуса;
• Не следует использовать в средах с агрессивными химическими веществами - пластик не устойчив к растворителям и кислотам.

Примеры использования

• Подсветка архитектурных элементов зданий с лентой IP65 - коннекторы устанавливаются внутри защитных профилей;
• Освещение торговых витрин - быстрая замена ленты после перегорания;
• Системы декоративного освещения в ресторанах и отелях - возможность модификации сценариев без перепайки;
• Автомобильные и автоприцепные световые решения - при условии защиты от влаги и вибраций.

Практические советы

• Перед установкой протестируйте работу ленты - убедитесь, что все цвета работают правильно, прежде чем запихивать её в коннектор.
• Если монтаж происходит на улице, дополнительно герметизируйте место соединения силиконовым клеем или термоусадочной трубкой - даже при IP44 влага может попасть через зазоры.
• Не затягивайте коннектор слишком сильно - это может повредить печатные платы ленты.
• Храните запасные коннекторы NLSC-I01-RGBW10mm-PC-PC-IP65 - они часто становятся единственным решением при ремонте длинных систем освещения.
• Артикулы 93277 и 26538 - это один и тот же продукт, просто разные номера в каталогах. Уточняйте наличие по обоим артикулам.
