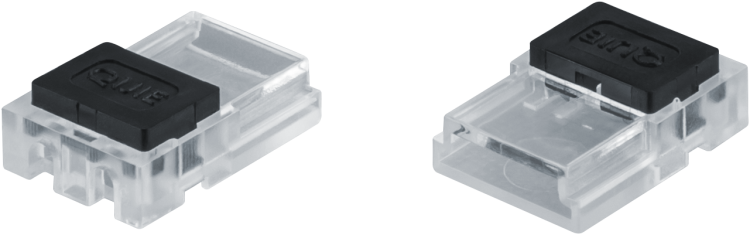

Коннектор для светодиодной ленты 93 282 NLSC-I02-10mm-PC-W-IP20 | 93282 Navigator 26543

Коннектор NLSC-I02-10mm-PC-W-IP20 от бренда Navigator - это компактный разъём для быстрого соединения светодиодной ленты шириной 10 мм с гибким проводом без пайки. Подходит для внутренней установки в помещениях с нормальной влажностью.

Назначение и область применения

Коннектор NLSC-I02-10mm-PC-W-IP20 используется для временного или постоянного подключения светодиодной ленты к источнику питания через провода. Он заменяет пайку, ускоряя монтаж и снижая риск повреждения ленты из-за перегрева. Применяется в освещении интерьеров: потолочных светильниках, подсветке шкафов, декоративных панелях и других системах на базе LED-ленты IP20.

Технические характеристики

• Тип: Коннектор для светодиодной ленты
• Ширина ленты: 10 мм
• Степень защиты: IP20 - защищён от контакта с пальцами и твёрдыми предметами, но не от воды и пыли
• Материал корпуса: Пластик
• Серия: NLSC-connector
• Артикулы: 26543, 93282

Совместимость и монтаж

Коннектор NLSC-I02-10mm-PC-W-IP20 совместим только с лентами шириной 10 мм и типом контактных площадок, соответствующих стандарту Navigator. Устанавливается путём вставления края ленты в разъём до щелчка - зажимы фиксируют медные дорожки без инструментов. Для надёжного контакта убедитесь, что край ленты аккуратно обрезан и не имеет повреждений. Не используйте с лентами шириной 8 мм или 12 мм - возможен плохой контакт или механическая деформация.

Безопасность и стандарты

Коннектор NLSC-I02-10mm-PC-W-IP20 не имеет сертификатов взрывозащиты или повышенной электробезопасности. Его применение допускается только в сетях напряжением до 24–48 В постоянного тока, согласно рекомендациям производителя. Нельзя использовать в цепях переменного тока или выше указанных значений.

Преимущества

• Не требует пайки - исключает риск перегрева ленты и повреждения SMD-элементов
• Лёгкий монтаж - достаточно вставить ленту в разъём, зажимы работают автоматически
• Надёжная фиксация - металлические контакты плотно прижимаются к медным дорожкам
• Компактный размер - не выступает над поверхностью ленты, не мешает установке в профилях

Ограничения применения

• Не предназначена для использования во влажных средах - IP20 не защищает от влаги
• Не подходит для наружной установки, в подвале, бане, кухне без герметизации
• Не работает с лентами другой ширины - только 10 мм
• Не рассчитана на частые подключения/отключения - длительная эксплуатация предполагает однократную установку

Примеры использования

• Подключение светодиодной ленты к блоку питания в кухонном гарнитуре
• Обеспечение доступного ремонта в точечной подсветке потолка
• Раздельное питание участков ленты в мебели или нишах
• Замена повреждённого сегмента ленты без перепайки всей цепочки

Практические советы

• Перед установкой проверьте, что лента точно соответствует ширине 10 мм - даже 0,5 мм расхождения могут вызвать плохой контакт
• Используйте только оригинальные ленты Navigator или аналоги с тем же шагом и расположением контактов
• Если планируете закладывать коннектор в профиль - выбирайте модели с достаточным зазором по высоте
• Для долговечности не нагружайте разъём механически - не тяните за провода, фиксируйте их дополнительно
• Храните запасные коннекторы NLSC-I02-10mm-PC-W-IP20 в сухом месте - пластик может хрупнуть при воздействии УФ-излучения
