Коннектор для светодиодной ленты NLSC-10mm-X-PC-PC-IP20 | 80806 Navigator 25495

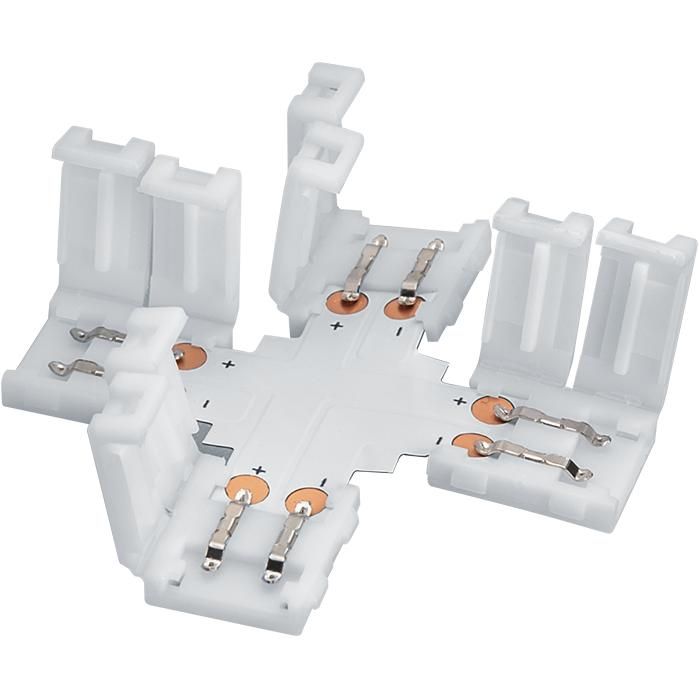

Коннектор NLSC-10mm-X-PC-PC-IP20 от бренда Navigator позволяет быстро соединить несколько сегментов светодиодной ленты шириной 10 мм без пайки. Этот коннектор из серии NLSC-connector подходит для стационарной установки внутри помещений.

Назначение и область применения

Коннектор NLSC-10mm-X-PC-PC-IP20 используется для создания X-образного соединения между четырьмя участками светодиодной ленты шириной 10 мм. Он заменяет пайку - достаточно вставить ленту в контакты, и соединение будет надёжным. Подходит для внутреннего освещения: потолочных светильников, подсветки шкафов, декоративных панелей и других фиксированных систем, где нет воздействия воды или пыли.

Технические характеристики

• Тип изделия: коннектор
• Ширина ленты: 10 мм
• Формат соединения: X-образный (четыре входа)
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и влаги
• Материал корпуса: пластик

Совместимость и монтаж

Коннector NLSC-10mm-X-PC-PC-IP20 совместим только со светодиодными лентами шириной 10 мм с медными контактами на поверхности. Лента должна иметь стандартную плотность контактов - не подходит для узких (5 мм) или толстых (>12 мм) лент. Для монтажа: откройте зажимы на коннекторе, вставьте край ленты до упора, закройте зажимы. Убедитесь, что все четыре контакта ленты точно совпадают с контактами коннектора - перекос вызовет плохой контакт или перегрев.

Безопасность и стандарты

Коннектор соответствует требованиям безопасности для низковольтных устройств до 24 В постоянного тока. Степень защиты IP20 означает, что он не предназначен для использования во влажных помещениях, на улице или там, где возможны брызги воды. Нельзя использовать в местах с высокой запылённостью - пыль может попасть внутрь контактов и вызвать окисление.

Преимущества

• Не требует пайки - экономит время при сборке и исключает риск повредить ленту теплом
• Удобная фиксация - зажимы надёжно удерживают ленту без дополнительных креплений
• Изготовлен из качественного пластика - устойчив к деформации при нормальных температурах

Ограничения применения

• Не применяется в условиях повышенной влажности (ванная, кухня, бассейн)
• Не подходит для мобильных или вибрирующих конструкций - возможен самопроизвольный выход ленты из контактов
• Работает только с лентами шириной 10 мм - несовместим с другими форматами
• Не рассчитан на напряжение выше 24 В

Примеры использования

• Подсветка кухонного гарнитура - соединение четырёх сегментов по углам шкафа
• Световая панель в офисе - X-соединение для равномерного распределения света
• Декоративная подсветка ниш - быстрый монтаж без инструментов

Практические советы

• Перед установкой проверьте, что контакты на ленте чистые - грязь снижает проводимость
• Не используйте силу при вставке - если лента не встаёт легко, проверьте её ширину и состояние контактов
• После монтажа протестируйте работу всех сегментов - один неверно установленный коннектор может вывести из строя всю цепочку
• Для долговечности не перегружайте коннектор - максимальный ток зависит от ленты, но не превышайте рекомендованную мощность производителя LED-ленты
