Коннектор для светодиодной ленты NLSC-8mm-T-PC-PC-IP20 | 80802 Navigator 25491

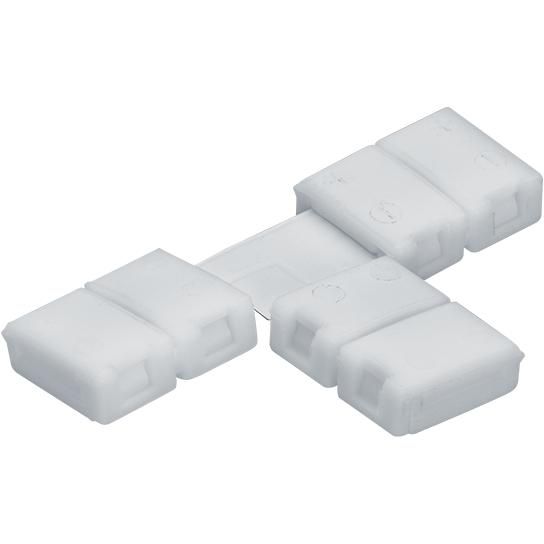

Коннектор NLSC-8mm-T-PC-PC-IP20 от бренда Navigator - это компактный разъём для быстрого T-образного соединения светодиодных лент шириной 8 мм без пайки. Артикулы 80802 и 25491 подходят для внутреннего освещения, где важна скорость сборки и надёжность контакта.

Назначение и область применения

Коннектор NLSC-8mm-T-PC-PC-IP20 используется для создания ответвлений на светодиодной ленте - например, чтобы подключить три участка ленты в виде буквы «Т». Подходит для лент шириной 8 мм, которые часто применяются в точечном освещении, подсветке потолков, шкафов и ниш. Коннектор исключает необходимость пайки, что ускоряет монтаж и снижает риск повреждения LED-элементов.

Технические характеристики

• Тип: T-образный коннектор для трёх направлений
• Ширина совместимой ленты: 8 мм
• Материал корпуса: пластик
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдых предметов, но не от воды и пыли
• Подключение: без пайки - зажимной контакт

Совместимость и монтаж

Коннector NLSC-8mm-T-PC-PC-IP20 совместим только с лентами шириной 8 мм, имеющими стандартную медную дорожку и контактные площадки. Убедитесь, что лента имеет плоский край - изгиб или фрезеровка могут помешать плотному контакту. Для установки просто вставьте конец ленты в соответствующий слот до щелчка. Все три входа работают параллельно - питание передаётся одновременно на все направления. Не используйте с лентами шириной 10 мм или более - они не войдут в гнездо.

Безопасность и стандарты

Степень защиты IP20 означает, что коннектор NLSC-8mm-T-PC-PC-IP20 не рассчитан на работу во влажной среде, под открытым небом или в местах с возможным попаданием воды. Применяйте только внутри помещений - в сухих условиях. Напряжение питания - до 24 В постоянного тока, как у большинства светодиодных лент. Перегрузка по току не допускается - проверяйте суммарную мощность подключаемых сегментов.

Преимущества

• Надёжный контакт благодаря металлическим зажимам - не ослабевает со временем
• Простота монтажа - не требует паяльника, инструментов или опыта
• Удобная форма - позволяет легко организовать T-ответвление без перегибов ленты

Ограничения применения

• Не использовать в помещениях с высокой влажностью - банях, кухнях без защиты, на улице
• Не применять с лентами шириной больше 8 мм - не будет плотного контакта
• Не рекомендован для частых механических нагрузок - например, в движущихся механизмах
• Не поддерживает обратное подключение - полярность должна соблюдаться точно

Примеры использования

• Подсветка кухонного гарнитура - один основной участок ленты и два ответвления вдоль верхних шкафчиков
• Освещение выставочного стенда - центральная лента с двумя боковыми ответвлениями
• Интерьерная подсветка в офисе - T-соединение для перехода между столом и полкой

Практические советы

• Перед установкой протрите контактные площадки ленты спиртовой салфеткой - грязь снижает проводимость
• Проверяйте, что лента полностью вошла в гнездо - если виден металл, она не зафиксирована
• Если лента слишком жёсткая, осторожно согните её на 1–2° перед вставкой - не перегибайте!
• Для долговечности не нагружайте коннектор NLSC-8mm-T-PC-PC-IP20 весом - он не служит креплением
• Артикулы 80802 и 25491 - это один и тот же продукт; различаются только номера поставщика
