Коннектор для светодиодной ленты NLSC-8mm-X-PC-PC-IP20 | 80803 Navigator 25492

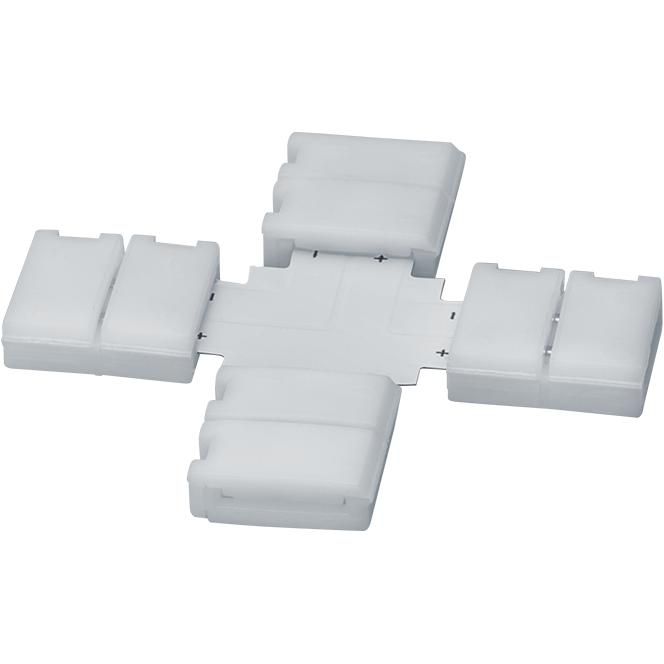

Коннектор NLSC-8mm-X-PC-PC-IP20 от бренда Navigator позволяет быстро соединить несколько сегментов светодиодной ленты шириной 8 мм без пайки. Этот коннектор из серии NLSC-connector подходит для стационарной установки внутри помещений, где не требуется защита от воды и пыли.

Назначение и область применения

Коннектор NLSC-8mm-X-PC-PC-IP20 используется для создания X-образного соединения между четырьмя участками светодиодной ленты шириной 8 мм. Он заменяет пайку - достаточно вставить ленту в контакты, и соединение будет надёжным. Подходит для внутреннего освещения: потолочных светильников, подсветки шкафов, декоративных панелей, рекламных щитов и других объектов, где лента фиксируется на твёрдых поверхностях.

Технические характеристики

• Тип изделия: коннектор
• Ширина ленты: 8 мм
• Форма соединения: X-образная (четыре входа)
• Материал корпуса: пластик
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и влаги
• Серия: NLSC-connector
• Артикулы: 25492, 80803

Совместимость и монтаж

Коннector NLSC-8mm-X-PC-PC-IP20 совместим только со светодиодными лентами шириной 8 мм, имеющими стандартный контактный ряд с медными площадками. Лента должна быть гибкой и иметь открытые медные pads - без покрытия силиконом или защитной плёнкой. Для монтажа: убедитесь, что край ленты ровно обрезан, затем вставьте её до упора в соответствующий слот коннектора. Контакты зажимаются автоматически - дополнительные инструменты не требуются. Убедитесь, что полярность совпадает: + и – должны совпасть с метками на коннекторе.

Безопасность и стандарты

Коннектор NLSC-8mm-X-PC-PC-IP20 имеет степень защиты IP20, что делает его безопасным для использования только во внутренних помещениях. Не применяйте его в местах с высокой влажностью, на улице, в цехах с брызгами воды или пылью. Напряжение работы - стандартное для LED-лент 12/24 В постоянного тока. Соответствует требованиям безопасности для низковольтных устройств.

Преимущества

• Не требует пайки - экономит время при сборке и исключает риск перегрева ленты
• Удобная фиксация - лента плотно зажимается в контактах без провисания
• Лёгкий монтаж - можно собирать соединения даже без опыта
• Надёжный контакт - минимизирует скачки напряжения и мерцание ленты

Ограничения применения

• Не подходит для лент шириной более или менее 8 мм
• Запрещено использовать в условиях повышенной влажности, на улице или в сырых помещениях (ванная, кухня, подвал)
• Не рассчитан на частую перестановку - многократное извлечение ленты снижает надёжность контактов
• Не совместим с жёсткими LED-лентами или моделями с защитным силиконовым покрытием

Примеры использования

• Подсветка кухонного гарнитура - соединение четырёх сегментов по углам
• Декоративная подсветка потолка в виде креста
• Освещение выставочного стенда с несколькими направлениями света
• Рекламные панели с точечной подсветкой по контуру

Практические советы

• Перед установкой проверьте ширину ленты - она должна точно соответствовать 8 мм
• Обрезайте ленту только по отметкам - иначе контакты не будут работать
• Не используйте силу при вставке - если лента не встаёт легко, проверьте правильность обрезки
• Для долговечности не нагружайте коннектор механически - он не предназначен для подвесных конструкций
• Используйте этот коннектор только в составе законченной системы - не подключайте напрямую к сети 220 В
