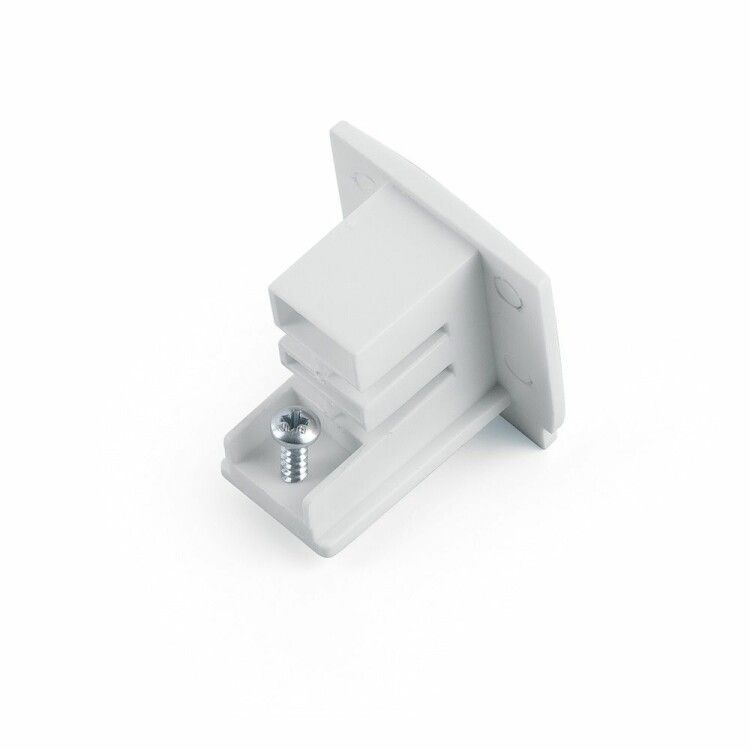

Коннектор для трехфазного шинопровода STR-30-W-CN-C типа C заглушка белый | Б0049714 ЭРА

Коннектор для трехфазного шинопровода STR-30-W-CN-C типа C заглушка белый - это завершающий элемент для закрытия оконечного участка шинопровода, обеспечивающий безопасную изоляцию токоведущих частей. Применяется в системах освещения с трёхфазным питанием, особенно там, где требуется внешний монтаж и защита от случайного контакта. Бренд ЭРА предлагает этот компонент как часть надёжной системы для промышленных и коммерческих объектов.

Назначение и область применения

Коннектор для трехфазного шинопровода STR-30-W-CN-C типа C заглушка белый используется для герметичного закрытия конца шинопровода, предотвращая доступ к токоведущим контактам. Подходит для установки на завершающих участках линий питания, где больше не требуется подключение светильников или оборудования. Устанавливается наружным способом - на стене, потолке или вдоль металлических направляющих. Часто применяется в цехах, торговых залах, офисах и других помещениях с установленными системами шинопроводного освещения.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на работу в однофазных цепях внутри трёхфазной системы
• Количество фаз: 3 - совместим с трёхфазными шинопроводами, хотя каждая фаза имеет крайне ограниченную допустимую нагрузку
• Максимальная нагрузка на одну фазу: 0,01 Вт - крайне низкий порог; устройство не предназначено для передачи энергии, только для изоляции
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Материал корпуса: сталь - прочный, но требует антикоррозийной обработки в агрессивных средах
• Цвет: белый, матовая поверхность - сочетается с большинством интерьеров, снижает блики
• Габариты: 31×31×31 мм - компактный форм-фактор для плотной укладки
• Форма: прямоугольник - соответствует стандартному профилю шинопровода типа C
• Наружный диаметр: 0,01 мм - некорректное значение, вероятно, ошибка в данных; реальный размер определяется габаритами корпуса

Совместимость и монтаж

Коннектор для трехфазного шинопровода STR-30-W-CN-C типа C заглушка белый совместим только с шинопроводами стандарта типа C. Монтаж осуществляется на конце линии путём механического защёлкивания или фиксации болтами - зависит от модели основного шинопровода. Для правильной установки необходимо, чтобы внутренние контакты шины были полностью отключены и обесточены. Наружный тип монтажа позволяет использовать его на открытых поверхностях, но не в условиях повышенной влажности или запылённости.

Безопасность и стандарты

Изделие соответствует базовым требованиям безопасности для электроустановок в помещениях с нормальной средой. Степень защиты IP20 исключает использование в местах с риском попадания воды, пыли или агрессивных веществ. Коннектор не предназначен для работы в качестве активного соединительного элемента - он лишь изолирует. Перегрузка даже на уровне нескольких ватт недопустима, так как внутренняя конструкция не рассчитана на передачу мощности.

Преимущества

• Закрывает открытые контакты, снижая риск поражения током
• Улучшает эстетику системы - белый цвет и матовая поверхность не выделяются на фоне светильников
• Простая установка без необходимости инструментов - защёлкивание на шину
• Высокая механическая прочность благодаря стальному корпусу

Ограничения применения

• Не подходит для помещений с высокой влажностью, пылью или химически агрессивной средой - IP20 недостаточно
• Не является токопередающим элементом - любая попытка подключить нагрузку свыше 0,01 Вт приведёт к повреждению
• Работает только с шинопроводами типа C - несовместим с другими сериями (например, A, B, D)
• Не рекомендован для наружной установки под открытым небом или в сырых зонах (подвалы, улицы, холодильники)

Примеры использования

• Завершение линии шинопровода в цеху после последнего светильника
• Заглушка на конце шинопровода в торговом зале, где планируется расширение в будущем
• Изоляция конца шинопровода в административном здании, когда не все ответвления используются

Практические советы

• Перед установкой всегда отключите питание всей шинопроводной системы - даже заглушка может находиться под напряжением, если система не обесточена
• Проверьте соответствие типа шинопровода - используйте только продукты серии C, иначе заглушка не зафиксируется
• Если нужна защита выше IP20 - выбирайте специальные заглушки с уплотнителями, а не эту модель
• Не используйте в качестве переходника или адаптера - она не проводит ток, только изолирует
• При замене старой заглушки проверьте состояние шины: коррозия стали может вызвать плохой контакт или перегрев соседних элементов
