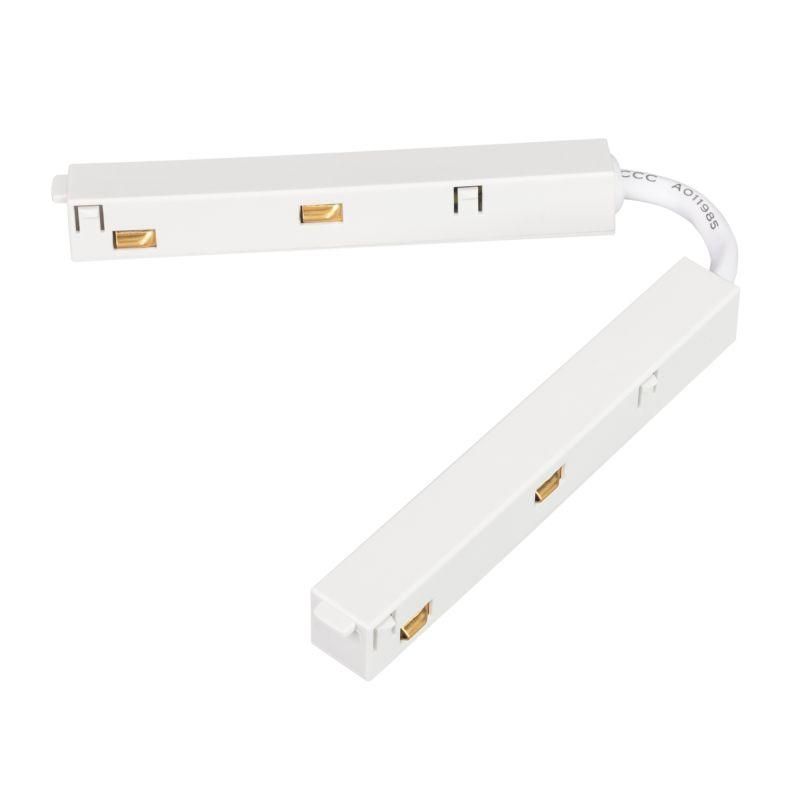

Коннектор гибкий MAG-ORIENT-CON-FLEX-POWER 48В 1ф IP20 Arlight 035803

Коннектор гибкий MAG-ORIENT-CON-FLEX-POWER (WH) IP20 пластик от Arlight предназначен для механического и электрического соединения треков системы MAG ORIENT - например, двух прямых участков или трека с угловым коннектором MAG ORIENT L90. Этот коннектор не обеспечивает подвод питания, а лишь передаёт ток между уже запитанными элементами. Артикул 035803 - часть серии Электрические аксессуары.

Назначение и область применения

Коннектор гибкий MAG-ORIENT-CON-FLEX-POWER (WH) IP20 пластик используется исключительно для соединения элементов светотrack-системы MAG ORIENT. Он позволяет гибко изменять форму осветительной линии - например, изгибать трек под нужным углом или удлинять его без разрывов. Подходит для интерьерного освещения в торговых залах, выставочных помещениях, офисах и жилых интерьерах, где применяются трековые светильники.

Технические характеристики

• Тип: Коннector ввода/подвода питания (только межтрековое соединение)
• Номинальное напряжение: 48 В
• Максимальный ток: 15 А на один коннектор
• Количество фаз: 1
• Материал корпуса: Пластик
• Цвет: Белый
• Степень защиты: IP20 - защита от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Размеры одной секции: 129 × 17 × 16,5 мм

Совместимость и монтаж

Коннектор гибкий MAG-ORIENT-CON-FLEX-POWER (WH) IP20 пластик совместим только с треками и аксессуарами серии MAG ORIENT. Устанавливается путём вставки в торец одного трека до щелчка, затем второй трек вставляется в противоположную сторону. Соединение не требует инструментов - достаточно плотного вдавливания. Кабель питания подводится к самому треку, а не через этот коннектор - он не имеет входных клемм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования в сухих помещениях. IP20 означает, что коннектор нельзя использовать во влажных зонах, на улице или там, где возможен контакт с водой. Напряжение 48 В относится к безопасному сверхнизкому уровню (SELV), снижая риск поражения током при нормальных условиях эксплуатации.

Преимущества

• Гибкая форма позволяет легко формировать изгибы трековой системы без жестких переходов
• Белый цвет корпуса гармонирует с большинством светильников и потолочных решений
• Простая установка без инструментов - экономит время при монтаже
• Выдерживает нагрузку до 15 А - достаточна для большинства LED-светильников на треке

Ограничения применения

• Не предназначена для подвода электроэнергии - требуется отдельная точка питания на треке
• Не подходит для влажных помещений, кухонь, ванных комнат, бассейнов - IP20 не защищает от влаги
• Не совместим с другими сериями треков, кроме MAG ORIENT
• Не рекомендуется применять при температуре выше +40 C длительное время - материал корпуса термически ограничен

Примеры использования

• Соединение двух прямых треков вдоль длинной стены в магазине одежды
• Формирование L-образного контура с использованием углового коннектора MAG ORIENT L90
• Удлинение трека над островной кухней в дизайнерской квартире
• Переход между вертикальной и горизонтальной плоскостью в выставочном зале

Практические советы

• Перед монтажом проверьте, чтобы все треки были предварительно запитаны - коннектор не является источником питания
• Не перегружайте цепь: суммарная мощность всех светильников на одном треке должна быть ниже 720 Вт (при 48 В и 15 А)
• При сборке нескольких коннекторов подряд следите за общей длиной и весом - слишком длинные треки могут провисать
• Избегайте механических ударов по коннектору после установки - пластиковый корпус хрупок при боковых нагрузках
• Артикул 035803 всегда заказывайте в комплекте с основными треками - они рассчитаны на взаимную совместимость
