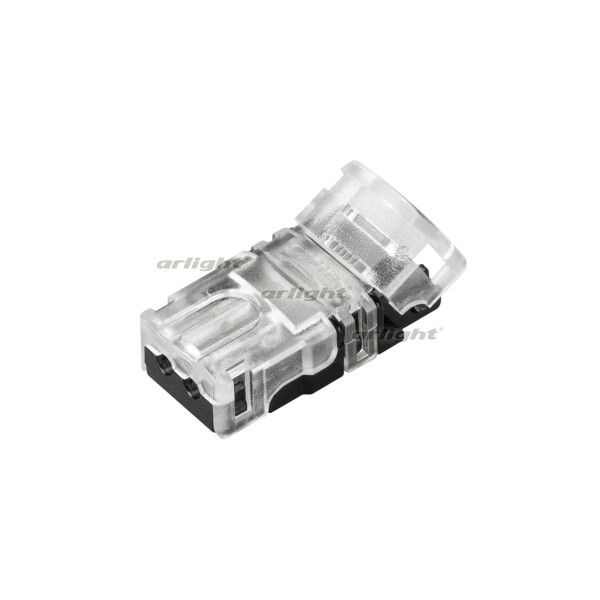

Коннектор HIP-GERM-MONO-8-2pin-STW (arlight, -) | 031959 Arlight

Коннектор HIP-GERM-MONO-8-2pin-STW от Arlight - это одиночный соединитель для подключения питания к одноцветным герметичным LED-лентам шириной 8 мм с силиконовой заливкой. Артикул 031959 предназначен для быстрого монтажа без зачистки проводов, что ускоряет установку и снижает риск повреждения контактов.

Назначение и область применения

Коннектор HIP-GERM-MONO-8-2pin-STW используется исключительно для подключения внешнего питания к одноцветным LED-лентам серии SE с герметизацией (IP54/IP65) и шириной 8 мм. Подходит для лент с силиконовым покрытием сверху - там, где обычные разъёмы не подходят из-за плотной заливки. Применяется в системах освещения, где важна надёжность и защита от влаги: наружная реклама, декоративная подсветка фасадов, потолочные светильники, оборудование в помещениях с повышенной влажностью.

Технические характеристики

• Тип: Одиночный контактный коннектор (без проводов)
• Материал корпуса: Пластик
• Рабочее напряжение: 3–24 В постоянного тока
• Максимальный ток: 3 А
• Сечение провода: 0,34–0,75 мм2 (зачистка изоляции не требуется)
• Габариты: 24,27 × 12,6 × 7,66 мм
• Степень защиты ленты: IP54 / IP65 (защита от брызг и пыли)
• Формат подключения: Клемма типа “FPC” - зажим для плоской медной дорожки ленты

Совместимость и монтаж

Коннектор HIP-GERM-MONO-8-2pin-STW совместим только с LED-лентами ARLIGHT серии SE шириной 8 мм и силиконовой заливкой. Он не работает с лентами других брендов, шириной более 8 мм или без герметизации. Для подключения:

• Убедитесь, что край ленты имеет открытую медную дорожку (FPC) без защитного слоя;
• Заправьте этот край внутрь коннектора до упора - он автоматически зажимается;
• Подключите провод 0,34–0,75 мм2 прямо в клемму - изоляцию снимать не надо;
• Зажмите клемму плоскогубцами до щелчка - контакт будет надёжным.

Не используйте инструменты с острыми кромками - можно повредить внутренние контакты.

Безопасность и стандарты

Коннектор HIP-GERM-MONO-8-2pin-STW соответствует требованиям безопасности для низковольтных устройств (до 24 В). Не предназначен для работы под высоким напряжением (>24 В) или переменным током. Температурный режим эксплуатации не указан производителем - рекомендуется использовать в пределах от –20C до +60C.

Преимущества

• Экономит время монтажа - не требует зачистки проводов и пайки;
• Обеспечивает герметичность при подключении к уже заполненным лентам;
• Имеет компактные размеры - легко помещается даже в ограниченном пространстве;
• Надёжный механический контакт - минимизирует риск окисления и перегрева;
• Подходит для массового монтажа - удобен при работе с несколькими лентами.

Ограничения применения

• Не совместим с двухцветными, RGB или адресными лентами - только одноцветные SE-серии;
• Не подходит для лент шириной менее 8 мм или больше - не обеспечит плотного контакта;
• Не предназначена для частых подключений/отключений - рассчитана на один монтаж;
• Не выдерживает нагрузку выше 3 А - при превышении возможен перегрев и выход из строя;
• Не следует применять в условиях постоянного погружения в воду - хотя лента IP65, сам коннector не является водоупорным.

Примеры использования

• Подключение мощной белой LED-ленты к блоку питания на фасаде здания;
• Монтаж подсветки в нишах потолка с закрытой конструкцией - где нельзя сделать пайку;
• Замена старого разъёма на уличной рекламной панели без демонтажа всей ленты;
• Добавление дополнительной секции ленты к существующей цепи в ванной комнате.

Практические советы

• Перед монтажом проверьте, чтобы край ленты был ровно обрезан - неровный край может плохо войти в коннектор;
• Если провод слишком жёсткий - согните его перед вставкой, чтобы не деформировать клемму;
• Для долговечности лучше использовать провод с медными жилами, а не алюминием;
• При использовании нескольких коннекторов HIP-GERM-MONO-8-2pin-STW на одной линии - следите, чтобы суммарный ток не превышал 3 А на каждый;
• Храните коннекторы в сухом месте - хоть они и пластиковые, влага может попасть внутрь через микроскопические трещины при длительном хранении.
