Коннектор HIP-MIX-10-3pin-STW (arlight, -) | 032239 Arlight

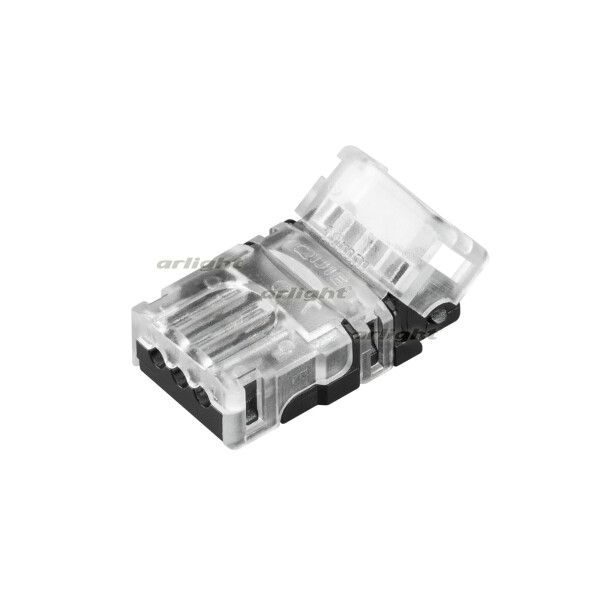

Коннектор HIP-MIX-10-3pin-STW от Arlight - одиночный соединитель для быстрого подключения питания к гибким светодиодным лентам MIX шириной 10 мм. Артикул 032239 позволяет монтировать питание без зачистки проводов, что ускоряет установку и снижает риск ошибок.

Назначение и область применения

Коннектор HIP-MIX-10-3pin-STW предназначен для подключения внешнего источника питания к открытым LED-лентам серии MIX с шириной 10 мм. Подходит для двухцветных лент с контактными площадками, совместимыми с 3-pin разъёмом. Используется там, где нужна быстрая замена или первичная установка без пайки - например, в декоративной подсветке, рекламных щитах, потолочных светильниках и временных монтажах.

Технические характеристики

• Тип: одиночный коннектор (без проводов)
• Материал корпуса: прозрачный пластик
• Количество контактов: 3 pin
• Рабочее напряжение: 3–24 В постоянного тока
• Максимальный ток: 3 А
• Степень защиты: IP33 - защита от капель воды и пыли, но не герметичен
• Поддерживаемые провода: 18–22 AWG (эквивалент 0,34–0,75 мм2)
• Ширина ленты: 10 мм

Совместимость и монтаж

Коннector HIP-MIX-10-3pin-STW совместим только с лентами MIX шириной 10 мм, имеющими соответствующий 3-pin контактный ряд. Установка происходит путём вставки контактов ленты в разъём до щелчка - никаких инструментов не требуется. Провода питания вставляются в зажимы без предварительной зачистки изоляции: специальные зубчики внутри коннектора пробивают изоляцию и обеспечивают надёжный контакт. Это исключает необходимость пайки, опрессовки или использования клеммников.

Безопасность и стандарты

Коннектор HIP-MIX-10-3pin-STW имеет степень защиты IP33, что делает его пригодным для использования в помещениях с повышенной влажностью (например, на кухне или в ванной), но не рекомендует его для открытых уличных установок или мест с прямым воздействием воды. Напряжение до 24 В обеспечивает безопасную работу при соблюдении правил электромонтажа. Превышение максимального тока в 3 А может вызвать перегрев и повреждение контактов.

Преимущества

• Не требует зачистки проводов - экономит время и снижает вероятность брака
• Простая механическая фиксация - достаточно вставить ленту и провод
• Прозрачный корпус позволяет визуально контролировать положение контактов
• Удобен для сервисного обслуживания и замены лент
• Совместим с большинством современных лент MIX 10 мм

Ограничения применения

• Не подходит для закрытых или герметичных лент - только для открытых типов MIX
• IP33 не обеспечивает защиту от струй воды, дождя или погружения
• Не рассчитан на ток выше 3 А - нельзя использовать с мощными лентами (>72 Вт при 24 В)
• Не совместим с лентами других серий (например, SMD 5050, 2835) или шириной более/менее 10 мм
• Не предназначается для многократного подключения/отключения - после нескольких циклов возможен износ контактов

Примеры использования

• Подключение питания к двухцветной RGB-ленте в нишах потолка
• Замена вышедшей из строя секции LED-ленты в торговом зале
• Быстрый монтаж подсветки витрин без паяльника
• Использование в мобильных световых установках, где часто меняется комплектация

Практические советы

• Перед монтажом проверьте соответствие ширины ленты - 10 мм точно, иначе коннектор не защёлкнется
• Используйте провода сечением 0,34–0,75 мм2 - более толстые не войдут, тонкие могут плохо фиксироваться
• Не используйте коннектор в условиях постоянной вибрации - возможно ослабление контакта
• При работе с высоким током следите за температурой разъёма - он не имеет радиатора
• ArLight предлагает этот коннектор в упаковке по 10 штук - выгоднее брать партиями для массового монтажа
