Коннектор HIP-MONO-10-2pin-STS (arlight, -) | 032236 Arlight

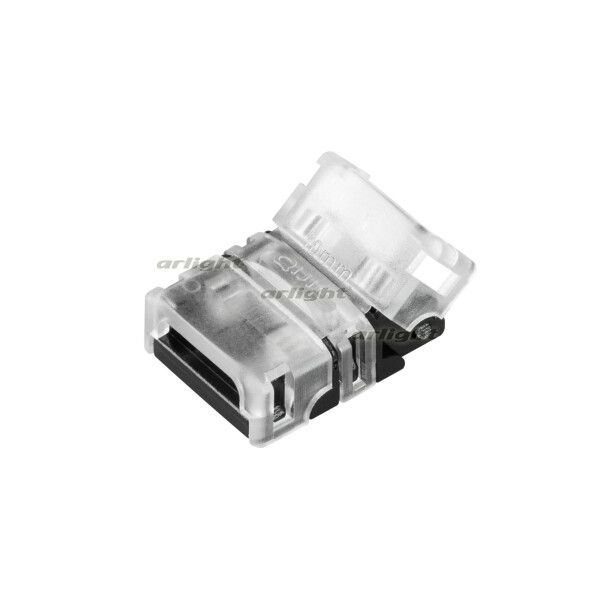

Коннектор HIP-MONO-10-2pin-STS от Arlight - это компактный аксессуар для бесшовного соединения двух отрезков одноцветной светодиодной ленты шириной 10 мм. Подходит для установки в помещениях с умеренной влажностью, где важна надёжность контакта и минимальный визуальный разрыв между участками ленты.

Назначение и область применения

Коннектор HIP-MONO-10-2pin-STS предназначен исключительно для соединения двух отрезков открытых светодиодных лент шириной 10 мм. Он обеспечивает электрический контакт между FPC-платами ленты без необходимости пайки. Применяется там, где требуется быстрый и аккуратный монтаж - например, при оформлении подсветки потолков, ниш, перегородок или декоративных элементов внутри помещений.

Технические характеристики

• Тип: одиночный коннектор для двух контактов (2-pin)
• Ширина совместимой ленты: 10 мм
• Материал корпуса: прозрачный пластик
• Максимальный ток: 3 А
• Рабочее напряжение: 3–24 В
• Степень защиты: IP33 - защита от капель воды, падающих под углом до 60°, и твердых частиц размером более 2,5 мм
• Тип контактов: для FPC-лент (гибкая печатная плата)
• Упаковка: 10 штук в пакете

Совместимость и монтаж

Коннector HIP-MONO-10-2pin-STS совместим только с одноцветными LED-лентами шириной 10 мм, имеющими гибкую печатную плату (FPC) с двумя медными контактами на конце. Для подключения необходимо аккуратно вставить конец ленты в разъём до щелчка - контакты должны плотно прилегать к дорожкам. Не используйте для лент с SMD-компонентами, которые выходят за пределы 10 мм. Убедитесь, что лента не повреждена и контакты не окислены перед установкой.

Безопасность и стандарты

Коннектор HIP-MONO-10-2pin-STS соответствует уровню защиты IP33, что делает его пригодным для внутреннего использования в условиях возможного попадания брызг воды - например, на кухне, в ванной комнате или в офисе. Однако он не герметичен и не рассчитан на постоянное воздействие влаги, пыли или прямые струи воды. Напряжение не выше 24 В позволяет использовать его в безопасном низковольтном режиме.

Преимущества

• Не требует пайки - экономит время при монтаже и ремонте
• Прозрачный корпус минимизирует визуальное отличие от ленты
• Фиксация с щелчком - надёжное механическое соединение
• Поддерживает ток до 3 А - достаточно для большинства лент 10 мм
• Легко заменить при повреждении - не нужно менять весь участок ленты

Ограничения применения

• Не подходит для RGB- или адресных лент - только одноцветные
• Не используется на лентах шириной больше 10 мм
• Не предназначен для наружной установки или мест с высокой запылённостью
• Не выдерживает длительное погружение в воду или прямой поток жидкости
• Не рекомендован для циклических изгибов - после установки лента должна оставаться в одном положении

Примеры использования

• Подсветка кухонного фартука из двух отрезков ленты
• Обрамление зеркала в ванной комнате с разрывом для розетки
• Создание световой линии вдоль потолка с переходом через профиль
• Замена повреждённого участка ленты без демонтажа всей системы

Практические советы

• Перед установкой проверьте, чтобы контакты на ленте были чистыми и не деформированными - грязь или изгиб снижают надёжность соединения
• Используйте коннектор только на лентах с одинаковым типом питания (например, все 12 В или все 24 В)
• Если лента работает на максимальном токе (до 3 А), следите за нагревом - избыток тепла может повредить пластиковый корпус
• При использовании нескольких коннекторов HIP-MONO-10-2pin-STS в одной системе распределите нагрузку равномерно - не соединяйте более трёх отрезков последовательно без усиления питания
• Храните запасные коннекторы в сухом месте - даже прозрачный пластик может стать хрупким при длительном воздействии УФ-лучей
