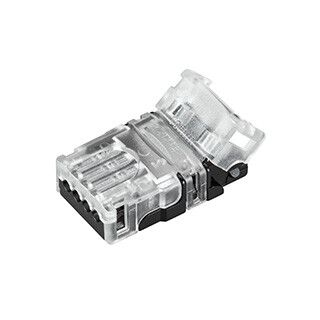

Коннектор HIP-MONO-10mm-2pin-STW-HD (Arlight, Лента-Провод) | 042069 Arlight

Коннектор HIP-MONO 10мм 2pin STW-HD от Arlight - это одиночный разъём для надёжного подключения питания к LED-лентам шириной 10 мм с высокой плотностью светодиодов. Прозрачный пластиковый корпус обеспечивает невидимое соединение, а низкий профиль позволяет использовать его там, где важна эстетика. Артикул 042069 подходит для монтажа в светильниках, потолочных системах и декоративной подсветке.

Назначение и область применения

Коннектор HIP-MONO 10мм 2pin STW-HD предназначен для подключения питания к открытым одноцветным светодиодным лентам шириной 10 мм. Он используется там, где важно сохранить целостность внешнего вида - например, в точечном освещении, подсветке фоторамок, шкафов, барных стоек и ниш. Разъём не требует пайки, что ускоряет установку и замену ленты.

Технические характеристики

• Тип: одиночный коннектор (без проводов)
• Ширина совместимой ленты: 10 мм
• Количество контактов: 2 pin (двухконтактный)
• Материал корпуса: прозрачный пластик
• Рабочее напряжение: 3–24 В постоянного тока
• Максимальный ток: 3 А
• Степень защиты: IP20 (не предназначено для влажных сред и открытого монтажа на улице)

Совместимость и монтаж

Коннector HIP-MONO 10мм 2pin STW-HD совместим только с LED-лентами шириной 10 мм, имеющими контактную площадку типа “STW-HD”. Убедитесь, что шаг и форма контактов на ленте точно соответствуют форме разъёма - несовпадение приведёт к плохому контакту или повреждению. Для монтажа просто вставьте край ленты в коннектор до щелчка. Напряжение подаётся через внешние провода, которые подключаются к клеммам с обратной стороны. Не используйте силу - при избыточном усилии можно сломать защёлки.

Безопасность и стандарты

Коннектор HIP-MONO 10мм 2pin STW-HD рассчитан на работу в пределах 3–24 В и 3 А, что соответствует требованиям безопасности для низковольтных систем. Однако он не имеет защиты от влаги (IP20), поэтому запрещён к использованию в помещениях с повышенной влажностью, на улице или в местах возможного попадания воды. Не перегружайте разъём - превышение тока выше 3 А вызывает нагрев и риск оплавления пластика.

Преимущества

• Прозрачная конструкция - практически невидима после монтажа
• Быстрое подключение без пайки - экономит время при сборке и ремонте
• Узкий профиль - не выступает над поверхностью ленты, не мешает установке в каналы и рампы
• Надёжная фиксация - защёлки обеспечивают прочное соединение даже при вибрациях

Ограничения применения

• Не подходит для лент шириной более или менее 10 мм
• Не совместим с RGB/RGBW-лентами - только одноцветные
• Запрещён к применению во влажных, пыльных и outdoor-объектах из-за IP20
• Не предназначен для многократного подключения/отключения - частые операции снижают срок службы защёлок
• Не работает с лентами, у которых контакты имеют другую форму (например, “SMD5050” с круглыми pads)

Примеры использования

• Подсветка кухонных шкафов с лентой 10 мм - коннектор скрыт внутри профиля
• Световые панели в офисах - быстрая замена ленты при выходе из строя одного участка
• Декоративная подсветка зеркал и картин - минимализм и чистота линий
• Системы подсветки в магазинах - удобство обслуживания без демонтажа всей ленты

Практические советы

• Перед монтажом проверьте ширину ленты - она должна быть точно 10 мм, иначе коннектор будет болтаться или не входить
• Используйте только провода с сечением не менее 0.5 мм2 для токов близких к 3 А - тонкие провода будут греться
• Если лента уже была включена - обязательно отключите питание перед подключением коннектора
• Для долговечности не рекомендуется использовать этот коннектор в местах с частым механическим воздействием - лучше применять пайку
• ArLight предлагает аналогичные коннекторы для других типов лент - если ваша лента отличается по ширине или контакту, выбирайте подходящий вариант из серии Коннекторы для светодиодных лент
