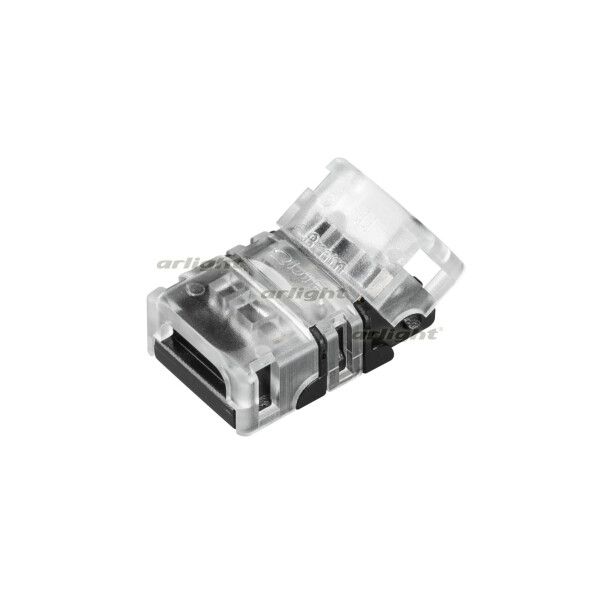

Коннектор HIP-MONO-8-2pin-STS (arlight, -) | 032215 Arlight

Коннектор HIP-MONO-8-2pin-STS от Arlight - это компактный аксессуар для бесшовного соединения двух отрезков одноцветной светодиодной ленты шириной 8 мм. Подходит для установки в помещениях с умеренной влажностью, где важна невидимость стыка. Артикул 032215 обеспечивает надёжный контакт при напряжении до 24 В и токе до 3 А.

Назначение и область применения

Коннектор HIP-MONO-8-2pin-STS предназначен для соединения двух участков открытой светодиодной ленты шириной 8 мм без использования пайки. Он используется там, где требуется сохранить равномерную световую полосу - например, на потолочных бордюрах, подсветке мебели, рекламных щитах и декоративных элементах. Прозрачный корпус делает соединение практически незаметным, что особенно важно в дизайнерских решениях.

Технические характеристики

• Тип: одиночный коннектор для FPC-лент
• Ширина ленты: 8 мм
• Количество контактов: 2 pin
• Максимальный ток: 3 А
• Рабочее напряжение: 3–24 В
• Степень защиты: IP33 (защита от капель воды под углом до 60° и твердых частиц >2,5 мм)
• Материал корпуса: прозрачный пластик
• Формат подключения: FPC – FPC

Совместимость и монтаж

Коннector HIP-MONO-8-2pin-STS совместим только с одноцветными LED-лентами шириной 8 мм, имеющими гибкий печатный контур (FPC). Убедитесь, что шаг контактов на ленте соответствует расстоянию между контактами в коннекторе - он рассчитан именно под стандартные 8-миллиметровые ленты с двумя проводниками. Для монтажа просто вставьте край ленты в коннектор до характерного щелчка. Направление подключения не имеет значения - полярность не важна.

Безопасность и стандарты

Коннектор HIP-MONO-8-2pin-STS соответствует уровню защиты IP33, что позволяет использовать его во внутренних помещениях с возможным попаданием брызг воды - например, на кухне, в ванной комнате или в торговых залах. Однако он не герметичен и не предназначен для постоянного воздействия влаги, пыли или внешней среды. Не используйте его вне помещений или в местах с высокой запылённостью.

Преимущества

• Не требует пайки - экономит время при монтаже и исключает риск перегрева ленты
• Прозрачная конструкция не нарушает визуальную целостность подсветки
• Устойчив к механическому износу благодаря прочному пластиковому корпусу
• Поддерживает работу при напряжении от 3 до 24 В - совместим с большинством бытовых и промышленных систем освещения

Ограничения применения

• Не подходит для RGB-лент, многоцветных модулей или лент шириной более/менее 8 мм
• IP33 не обеспечивает защиту от прямого потока воды, струй или пылевых масс - не применяйте в сырых цехах, на улице или в условиях мойки оборудования
• Максимальный ток 3 А - не используйте с длинными участками ленты (более 5 метров при 12 В), чтобы избежать перегрузки
• Не предназначена для многократного подключения/отключения - после вставки лента должна оставаться в коннекторе постоянно

Примеры использования

• Подсветка кухонных фартуков - соединение двух секций ленты под шкафами
• Декоративная подсветка витрин - скрытый переход между участками на полках
• Освещение в офисах - единая линия подсветки по периметру потолка с разрывом на выступе колонны
• Интерьерные световые панели - точечное соединение в сложных формах без видимых швов

Практические советы

• Перед установкой проверьте, что край ленты ровно обрезан - неровный срез может вызвать плохой контакт
• Не затягивайте коннектор силой - достаточно легкого нажатия до щелчка
• Если лента работает с напряжением выше 12 В, убедитесь, что её мощность не превышает 72 Вт (P = U × I = 24 В × 3 А)
• При использовании нескольких коннекторов HIP-MONO-8-2pin-STS в одной цепи следите, чтобы суммарная нагрузка не выходила за пределы 3 А на каждый
• Коннектор продается по 10 штук в упаковке - удобно для масштабных проектов
