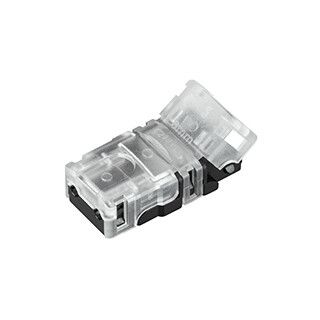

Коннектор HIP-MONO-8mm-2pin-STW-HD (Arlight, Лента-Провод) | 042070 Arlight

Коннектор HIP-MONO 8mm 2pin STW-HD от Arlight - одиночный разъём без проводов, предназначенный для надёжного и бесшовного подключения питания к LED-лентам шириной 8 мм с высокой плотностью светодиодов. Артикул 042070 подходит для монтажа в закрытые и открытые профили, где важна эстетика и минимизация визуальных разрывов.

Назначение и область применения

Коннектор HIP-MONO 8mm 2pin STW-HD используется для подключения постоянного тока к одноцветным светодиодным лентам шириной 8 мм. Подходит для лент с высокой плотностью светодиодов, где требуется компактное и аккуратное соединение. Применяется в системах освещения с открытыми IP20-профилями - например, в потолочных светильниках, подсветке шкафов, рекламных щитах и декоративной подсветке интерьеров.

Технические характеристики

• Тип контактов: 2-pin (двухконтактный)
• Ширина совместимой ленты: 8 мм
• Максимальный ток: 3 А
• Рабочее напряжение: 3–24 В постоянного тока
• Материал корпуса: прозрачный пластик
• Степень защиты: IP20 (не защищён от воды и пыли - только для внутреннего монтажа)
• Форма: одиночный коннектор (без предварительно припаянных проводов)

Совместимость и монтаж

Коннector HIP-MONO 8mm 2pin STW-HD совместим только с LED-лентами шириной 8 мм, имеющими стандартную контактную площадку на конце. Для подключения необходимо самостоятельно припаять провода к выводам коннектора. Убедитесь, что толщина медных дорожек на ленте соответствует габаритам контактов - перегрузка возможна при использовании с лентами большей мощности. Коннектор устанавливается вручную: зажимается в паз ленты до характерного щелчка. После этого провода припаиваются к контактам с внешней стороны.

Безопасность и стандарты

Коннектор HIP-MONO 8mm 2pin STW-HD рассчитан на работу в условиях сухих помещений. Не предназначен для установки во влажных средах, на улице или в местах с риском попадания жидкости. Соответствует требованиям безопасности для низковольтных устройств до 24 В. Напряжение выше 24 В или ток более 3 А недопустимы - это вызывает перегрев и повреждение изоляции.

Преимущества

• Прозрачный корпус не перекрывает световой поток - сохраняет равномерность подсветки даже при боковом освещении
• Удобная фиксация в паз ленты - не требует клея или дополнительных креплений
• Поддерживает точное соединение без зазоров - снижает риск мерцания и скачков яркости
• Идеально сочетается с сериями Arlight для лент 8 мм - обеспечивает единый стиль сборки

Ограничения применения

• Не работает с лентами шириной менее 8 мм или более 9 мм - несовместим с другими форматами
• Не подходит для RGB/RGBW-лент - только для монохромных (одноцветных)
• Требует ручной пайки - не является готовым решением типа “plug & play”
• IP20 - нельзя использовать в помещениях с повышенной влажностью (ванная, кухня без защиты, бассейн)
• Не рекомендован для частых подключений/отключений - механический контакт не рассчитан на многократную эксплуатацию

Примеры использования

• Подключение ленты в нишах потолка с открытым алюминиевым профилем
• Соединение участков подсветки витрин в торговом центре
• Замена повреждённого участка ленты в офисном освещении без замены всего модуля
• Монтаж встроенной подсветки в мебельные гарнитуры с минимальными зазорами

Практические советы

• Перед пайкой проверьте полярность - контакты на ленте помечены + и –, они должны совпадать с подводимыми проводами
• Используйте термоусадку или изолирующие трубки после пайки - это повысит долговечность соединения
• Учитывайте посадочный диаметр: коннектор рассчитан именно на 8-миллиметровую ленту; использование с 5 мм или 10 мм приведёт к плохому контакту
• Для нагрузки близкой к 3 А используйте провода с сечением не менее 0,75 мм2 - меньшие сечения будут греться
• Артикул 042070 продается поштучно - для длинных лент потребуется несколько таких коннекторов для соединения секций
