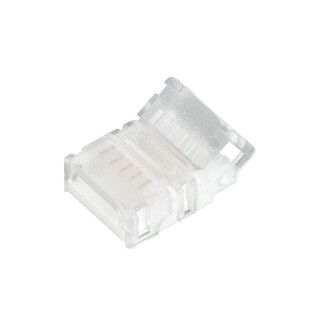

Коннектор HIP-RGBW-10mm-5pin-STS (Arlight, Лента-Лента) | 039269 Arlight

Коннектор HIP-RGBW-10mm-5pin-STS от Arlight предназначен для бесшовного соединения двух отрезков светодиодной ленты шириной 10 мм с RGBW-подсветкой. Этот одиночный коннектор обеспечивает надёжный электрический контакт без нарушения внешнего вида ленты, что особенно важно в дизайнерских решениях. Артикул 039269 относится к серии Коннекторы для светодиодных лент.

Назначение и область применения

Коннектор HIP-RGBW-10mm-5pin-STS используется для соединения двух участков открытых LED-лент шириной 10 мм, работающих в режиме RGBW (красный, зелёный, синий, белый). Подходит для установки там, где важна эстетика - например, в потолочных бортах, нишах, декоративных светильниках. Применяется исключительно с IP20-лентами, то есть в помещениях с контролируемой влажностью: жилые комнаты, офисы, торговые залы, гостиницы.

Технические характеристики

• Количество контактов: 5 pin - соответствует RGBW+GND (R, G, B, W, земля)
• Рабочее напряжение: 3–24 В постоянного тока
• Максимальный ток: 3 А на каждый канал
• Ширина совмещаемой ленты: 10 мм
• Материал корпуса: прозрачный термопластик - не препятствует прохождению света, не желтеет при нагреве
• Степень защиты: IP20 - только для сухих внутренних помещений

Совместимость и монтаж

Коннector HIP-RGBW-10mm-5pin-STS совместим только с лентами шириной 10 мм, имеющими 5-контактную паечную площадку. Установка требует предварительного обрезания ленты по меткам и последующего плотного введения контактов в гнёзда коннектора до щелчка. Нельзя использовать с лентами других ширин (например, 8 мм или 12 мм) - контакт будет нестабильным. Для надёжности рекомендуется дополнительно закрепить коннектор клеем или фиксирующим элементом, особенно при вибрациях.

Безопасность и стандарты

Коннектор HIP-RGBW-10mm-5pin-STS не имеет сертификации по ЕАЭС или UL. Произведён в соответствии с требованиями безопасности для низковольтных устройств (до 24 В). Не предназначен для работы во влажных средах, на улице или в местах с риском механического повреждения. Перегрузка током выше 3 А может вызвать перегрев и деформацию корпуса.

Преимущества

• Обеспечивает визуально незаметное соединение - лента выглядит как единая непрерывная полоса
• Не требует пайки - позволяет заменить или расширить систему освещения без инструментов
• Поддерживает все четыре канала цвета + белый - сохраняет точность передачи цветовой температуры
• Прозрачная конструкция не затеняет свечение ленты

Ограничения применения

• Не работает с IP65/IP67/IP68-лентами - не герметичен
• Запрещено применять при напряжении выше 24 В - возможен пробой изоляции
• Не рассчитан на длительную работу при максимальном токе 3 А - оптимально использовать до 2,5 А для увеличения срока службы
• Не подходит для частого демонтажа - контакты изнашиваются после 5–7 циклов подключения

Примеры использования

• Соединение отрезков ленты в длинной подвесной люстре с изменяемой цветовой температурой
• Устройство контурной подсветки в арках и нишах, где нельзя сделать сплошной отрезок
• Ремонт повреждённого участка LED-ленты без замены всей системы
• Интеграция в мебельную подсветку с управлением через RGB-контроллер

Практические советы

• Перед установкой проверьте полярность контактов на ленте - неверное подключение может повредить диоды
• Если лента слишком жёсткая, слегка согните её перед вводом в коннектор - так снижается нагрузка на дорожки
• При использовании нескольких коннекторов в одной цепи следите, чтобы суммарный ток не превышал мощность блока питания
• Коннектор HIP-RGBW-10mm-5pin-STS продается партиями по 10 штук - планируйте запас на случай брака или будущих модификаций
• Храните в сухом месте - даже прозрачный пластик может помутнеть при воздействии влаги и УФ
