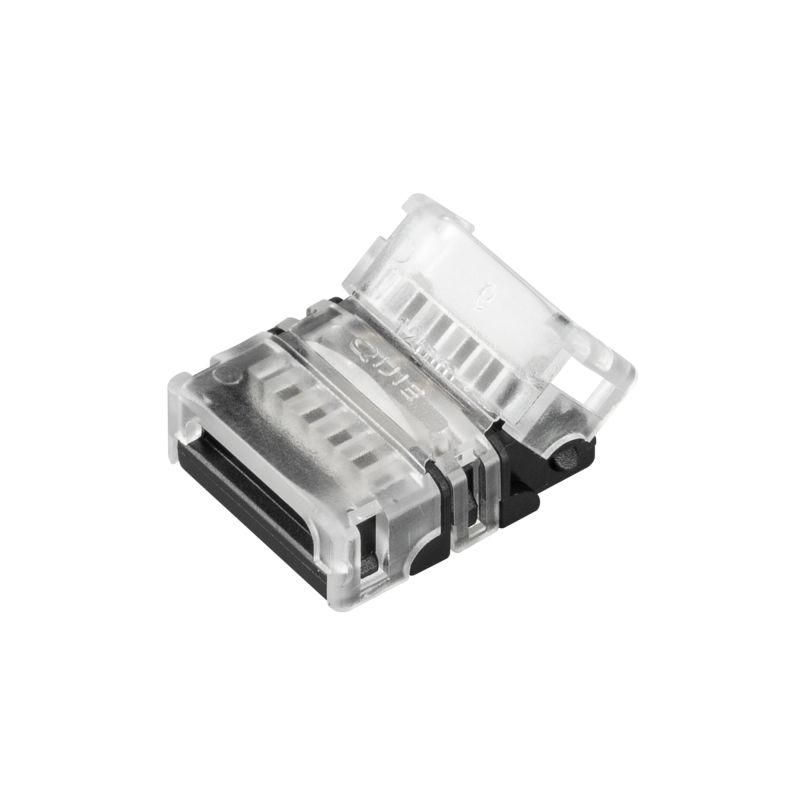

Коннектор HIP-RGBW-12-5pin-STS (Arlight, -) | 032022 Arlight

Коннектор HIP-RGBW-12-5pin-STS от Arlight - это компактный аксессуар для бесшовного соединения двух отрезков светодиодной ленты RGBW шириной 12 мм. Подходит для установки в помещениях с умеренной влажностью, обеспечивает надёжный контакт без потерь яркости на стыке.

Назначение и область применения

Коннектор HIP-RGBW-12-5pin-STS предназначен для соединения двух участков открытых светодиодных лент RGBW с шириной 12 мм. Он позволяет избежать визуального разрыва световой полосы - важное преимущество при монтаже в местах, где требуется равномерная подсветка: потолочные бортики, ниши, декоративные панели, вывески. Применяется там, где нельзя использовать спайку или где нужна быстрая замена участка ленты.

Технические характеристики

• Тип: одиночный коннектор для параллельного соединения
• Формат контактов: 5-pin (RGBW + питание)
• Рабочее напряжение: 3–24 В постоянного тока
• Максимальный ток: 3 А
• Степень защиты: IP33 - защита от капель воды, падающих под углом до 60°, и твердых частиц крупнее 2,5 мм
• Материал корпуса: прозрачный пластик
• Ширина совместимой ленты: 12 мм

Совместимость и монтаж

Коннектор HIP-RGBW-12-5pin-STS совместим только с LED-лентами RGBW шириной 12 мм, имеющими стандартную 5-контактную дорожку. Для подключения необходимо плотно вставить край ленты в коннектор до щелчка - контакты должны полностью войти в гнёзда. Направление подключения важно: пометьте полярность (+/-) перед вставкой. Коннектор не требует пайки, но после сборки проверьте надёжность контакта легким покачиванием ленты.

Безопасность и стандарты

Коннектор HIP-RGBW-12-5pin-STS соответствует требованиям безопасности для низковольтных устройств до 24 В. Защита IP33 предотвращает попадание капель воды и пыли, но не рассчитана на длительное воздействие влаги, мойку или уличную эксплуатацию. Не используйте в условиях повышенной запылённости, сырости или температур ниже 0 C без дополнительной герметизации.

Преимущества

• Не требует пайки - экономит время при монтаже и ремонте
• Прозрачная конструкция не перекрывает свет ленты
• Обеспечивает равномерную передачу сигнала между секциями без мерцания
• Удобен для частичной замены поврежденных участков ленты

Ограничения применения

• Подходит только для лент шириной 12 мм - несовместим с другими форматами (например, 8 мм или 15 мм)
• IP33 недостаточно для улицы, ванных комнат, цехов с высокой влажностью
• Максимальный ток 3 А - не применяйте с мощными лентами выше 72 Вт при 24 В
• Не предназначено для многократного демонтажа - контакты теряют надёжность после нескольких подключений

Примеры использования

• Подсветка кухонных фартуков - соединение двух участков ленты вокруг раковины
• Декоративная подсветка потолочных бортиков в залах и ресторанах
• Интерьерная подсветка мебели и стеллажей с точным переходом между секциями
• Выставочные стенды и рекламные конструкции внутри помещений

Практические советы

• Перед покупкой убедитесь, что ваша лента имеет именно 5-контактную шину RGBW - отличается от обычной RGB+VCC
• Заказывайте минимум 10 шт. - минимальная кратность поставщика; лишние коннекторы пригодятся при модификации проекта
• Если планируете использовать в сыром месте - дополнительно герметизируйте стык силиконовым клеем или термоусадкой
• Не перегружайте коннектор: суммарная мощность обоих участков ленты должна быть ≤72 Вт при 24 В
• Проверяйте цветопередачу после подключения - иногда плохой контакт вызывает сдвиг тона белого цвета
