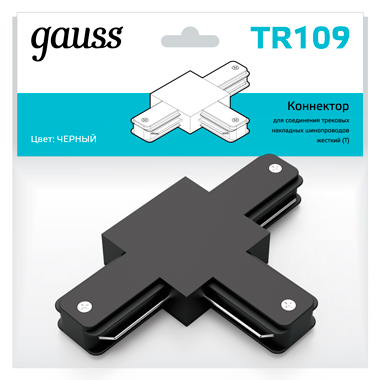

Коннектор однофазный для трековых шинопроводов (T) черный Track Gauss - TR109

Коннектор для трековых шинопроводов однофазный AC 220В черный IP20 Т-образный Track от GAUSS (артикул tr109) предназначен для надёжного механического соединения трековых шинопроводов в T-образных узлах осветительных систем. Устройство не передаёт электроэнергию - оно лишь формирует структурную связь между участками шины.

Назначение и область применения

Коннектор для трековых шинопроводов однофазный AC 220В черный IP20 Т-образный Track используется исключительно для создания жёстких T-образных соединений между секциями трековой системы. Он позволяет изменять направление светового потока, собирать сложные геометрические схемы освещения - например, перекрёстные или ответвляющиеся контуры. Применяется в торговых залах, выставочных помещениях, магазинах розничной сети и других объектах, где требуется точечное или акцентное освещение с возможностью переориентации светильников.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 230 В
• Количество фаз: одна
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не герметичен
• Материал корпуса: алюминий - лёгкий, прочный, хорошо рассеивает тепло
• Цвет: чёрный, матовая/блестящая поверхность
• Тип соединения: Т-образный - три входа под шинопровод: два параллельных и один перпендикулярный
• Тип монтажа: настенный, подвесной, на поверхность
• Управление: отсутствует - устройство пассивное, не содержит контактов или коммутационных элементов
• Гарантия: 12 месяцев

Совместимость и монтаж

Коннектор совместим с любыми трековыми шинопроводами, имеющими стандартизованный профиль, соответствующий системам GAUSS. Подключение происходит путём вставки концов двух шинопроводов в боковые каналы и третьего - во внутренний паз T-образного переходника. Механическая фиксация обеспечивается за счёт плотного посадочного соединения - дополнительные крепления не требуются. Для сборки необходимо предварительно отключить питание и проверить соответствие внешних габаритов шинопровода и коннектора. Артикул tr109 не поддерживает подвод питания через себя - он работает только как механический переходник.

Безопасность и стандарты

Степень защиты IP20 означает, что устройство не предназначено для установки в условиях повышенной влажности, запылённости или открытых площадках. Коннектор для трековых шинопроводов однофазный AC 220В черный IP20 Т-образный Track следует использовать только внутри помещений с контролируемой средой. Напряжение 230 В допускает применение в бытовых и коммерческих сетях Европы и стран СНГ, но требует соблюдения правил электромонтажа согласно ПУЭ.

Преимущества

• Высокая механическая жёсткость благодаря алюминиевой конструкции - не деформируется под весом светильников
• Чёрный цвет и блестящая поверхность обеспечивают эстетичное сочетание с современными светильниками и интерьерами
• Простота монтажа - не требует инструментов, фиксируется вручную
• Совместимость с широким спектром трековых систем GAUSS и аналогичных решений

Ограничения применения

• Не является проводящим элементом - не передаёт ток; для подключения питания нужны специальные вводные коннекторы
• IP20 не допускает использование в сырых, пыльных или наружных условиях
• Не подходит для соединения более чем трёх шинопроводов одновременно
• Запрещается использовать с шинопроводами другого типа (например, круглые или прямоугольные профили нестандартного размера)

Примеры использования

• Формирование T-образного маршрута в торговом зале: основная линия шины идёт вдоль стен, а ответвление - к центральным витринам
• Создание перекрёстной схемы освещения в дизайнерском интерьере: две взаимно перпендикулярные линии с пересечением под углом 90°
• Расширение трековой системы в зонах демонстрации товаров - добавление второго уровня освещения через T-соединение

Практические советы

• Перед монтажом проверьте, чтобы все три конца шинопровода были точно выровнены - перекос вызывает плохую фиксацию и риск расшатывания
• Используйте этот коннектор только после того, как все светильники уже установлены на шинах - нагрузка на соединение должна быть равномерной
• Не используйте силу при вставке - если детали плохо подходят, возможно, несовпадение стандартов. Коннектор для трековых шинопроводов однофазный AC 220В черный IP20 Т-образный Track (GAUSS tr109) рассчитан на конкретный профиль
• Для долговечности избегайте частых перемещений светильников рядом с этим соединителем - постоянная вибрация снижает срок службы механической фиксации
