Коннектор однофазный для встраиваемых трековых шинопроводов (+) белый Track Gauss - TR138

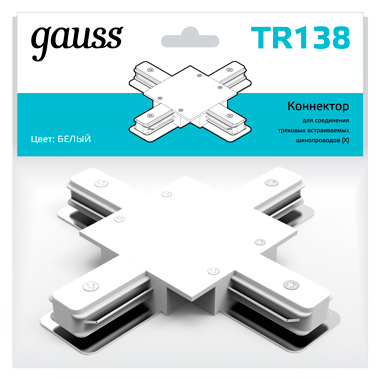

Коннектор для встраиваемого трекового шинопровода однофазный белый GAUSS tr138 - это X-образный соединитель, предназначенный для создания сетевых схем в системах трекового освещения. Подходит для монтажа в торговых залах и зонах акцентного света, обеспечивает надёжное электрическое соединение между участками шинопровода.

Назначение и область применения

Коннектор GAUSS tr138 используется для соединения двух перпендикулярных отрезков встраиваемого однофазного трекового шинопровода. Благодаря X-образной форме он позволяет формировать крестовые узлы в системе освещения - идеально подходит для сложных планировок, где требуется направить свет в несколько сторон одновременно. Применяется в торговых центрах, выставочных залах, бутиках и других помещениях с акцентным освещением товаров или интерьерных элементов.

Технические характеристики

• Тип соединения: X-образный (крест)
• Фазность: однофазный (1 фаза)
• Номинальное напряжение: 230 В переменного тока (AC)
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли
• Материал корпуса: алюминий
• Цвет: белый, глянцевая поверхность
• Установка: встраиваемая, с внутренним контактным механизмом
• Управление: не имеет собственных элементов управления - передаёт питание без коммутации
• Гарантия: 12 месяцев

Совместимость и монтаж

Коннектор GAUSS tr138 совместим только с встраиваемыми трековыми шинопроводами того же типа и стандарта, которые имеют соответствующую форму и размеры контактных площадок. Устанавливается внутри канала шинопровода - не требует внешнего крепления. Для монтажа необходимо:

• Выключить питание сети перед работой;
• Закрепить шинопровод на потолке или стене до установки коннектора;
• Вставить коннектор в точку пересечения двух отрезков так, чтобы металлические контакты плотно вошли в пазы шины;
• Не использовать с наружными или несовместимыми треками - возможна потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних помещений с нормальной влажностью. IP20 исключает использование в условиях повышенной влажности, на улице или в местах с риском попадания жидкости. Материал корпуса - алюминий - обеспечивает хорошую теплопроводность и снижает риск перегрева при длительной нагрузке.

Преимущества

• X-образная форма даёт свободу проектирования - можно создавать решётчатые и многоуровневые системы освещения;
• Встроенная конструкция сохраняет чистоту линии потолка - никаких внешних элементов;
• Глянцевая белая поверхность гармонирует с большинством дизайнерских решений интерьера;
• Алюминиевый корпус повышает долговечность и устойчивость к механическому воздействию по сравнению с пластиковыми аналогами;
• Легко заменяется при необходимости ремонта - доступ через открытый канал шинопровода.

Ограничения применения

• Не предназначен для использования вне закрытых помещений - IP20 не защищает от влаги и пыли;
• Не работает с двухфазными или трехфазными шинопроводами - только с однофазными;
• Не содержит выключателя или регулятора - управление осуществляется через внешние устройства;
• Требует точного совпадения с типом шинопровода - не универсальный; проверьте совместимость с вашей моделью трека перед покупкой.

Примеры использования

• Крестовое соединение в торговом зале - четыре направления света к различным витринам;
• Центральная точка в зоне демонстрации продуктов - равномерное освещение с четырёх сторон;
• Сложная система освещения в арт-галереях - переходы между секциями с разной яркостью;
• Обустройство освещения в длинном коридоре с ответвлением в стороны - экономия места и эстетика.

Практические советы

• Перед монтажом убедитесь, что мощность всех подключённых светильников не превышает допустимую нагрузку шинопровода - обычно 5–10 А на один участок;
• Не используйте коннектор GAUSS tr138 в качестве точки подвеса - он не рассчитан на механическую нагрузку;
• Проверяйте плотность контактов после сборки: если свет мерцает - возможно плохой контакт, потребуется переустановка;
• При использовании нескольких коннекторов в одной системе распределите нагрузку равномерно - избегайте скопления в одном узле;
• Этот коннектор - часть экосистемы GAUSS. Лучше сочетать его с другими элементами этой серии для гарантированной совместимости.
