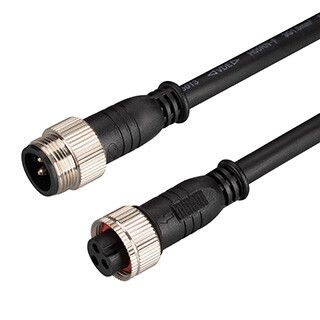

Коннектор питания ARL-LINE-3pin-3000-CON-MF (230V) (Arlight, IP66 Пластик, 3 года) | 038888 Arlight

Коннектор питания ARL-LINE-3pin-3000-CON-MF (230V) IP66/IP67 Пластик/Металл от Arlight предназначен для надежного водонепроницаемого соединения светильников серии LINE. Этот разъем обеспечивает устойчивую передачу электроэнергии на расстоянии до 3 метров, сохраняя защиту IP66/IP67 даже в условиях повышенной влажности и запыленности.

Назначение и область применения

ARL-LINE-3pin-3000-CON-MF (230V) - это готовое решение для подключения светодиодных светильников серии LINE в outdoor-системах освещения. Подходит для установки на фасадах зданий, в архитектурном освещении, на территориях предприятий, парках и других местах, где требуется долговечная и защищенная проводка. Коннектор используется исключительно внутри системы LINE WALLWASHER и не предназначен для самостоятельного подключения к сети 230 В без предварительного управления через соответствующий источник питания.

Технические характеристики

• Тип: Прямой соединительный кабель с разъемами на обоих концах
• Длина: 3000 мм
• Сечение жил: 3×1,0 мм2
• Напряжение: 230 В
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (защита от временного погружения в воду до 1 м)
• Материал корпуса: Комбинированный - пластик + металл
• Цвет: Черный
• Габариты разъемов: Диаметр 18 мм × высота 48 мм
• Количество контактов: 3 pin (фаза, ноль, земля)
• Тип разъемов: Male (штыревой) на одном конце, Female (гнездовой) на другом

Совместимость и монтаж

Kоннектор ARL-LINE-3pin-3000-CON-MF (230V) совместим только с продуктами серии LINE WALLWASHER от Arlight. Разъемы выполнены по специальной форме, обеспечивающей точную и герметичную посадку - использование с другими сериями или сторонними светильниками невозможно. Монтаж выполняется путем простого вставления одного конца в выходной разъем светильника, второго - в следующий элемент цепочки. Кабель не требует дополнительной изоляции или термоусадки. Убедитесь, что все соединения полностью закручены и защелкнуты - слышимый щелчок указывает на правильную фиксацию.

Безопасность и стандарты

Коннector соответствует требованиям IP66 и IP67, что гарантирует безопасную работу в открытых помещениях, на улице и в условиях постоянной влажности. Соответствие этим уровням защиты достигнуто благодаря плотному уплотнению и качественной сборке разъемов. Напряжение 230 В допускает применение в сетях бытового и коммерческого типа, однако подключение должно осуществляться через УЗО и автоматический выключатель, соответствующий нагрузке.

Преимущества

• Уже подготовленный кабель с разъемами - не нужна резка, зачистка и опрессовка
• Высокая степень защиты IP66/IP67 позволяет использовать в любых погодных условиях
• Комбинированная конструкция (пластик+металл) повышает механическую прочность и срок службы
• Фиксация разъемов происходит без инструментов - удобство при обслуживании
• Черный цвет маскирует загрязнения и хорошо сочетается с большинством светильников

Ограничения применения

• Не предназначена для подключения напрямую к бытовой розетке - обязательно используйте внешний драйвер/блок питания, совместимый с серией LINE
• Не рекомендуется перегибать кабель радиусом менее 50 мм - риск повреждения внутренних жил
• Не подходит для многожильных систем с более чем 3 контактами
• Из-за фиксированной длины 3 м не применяется там, где требуется гибкая маршрутизация или удлинение выше 3 метров
• Не совместим с другими сериями Arlight, кроме LINE WALLWASHER

Примеры использования

• Подключение двух светильников LINE WALLWASHER вдоль фасада офисного здания
• Создание последовательной цепочки из трех прожекторов на территории парка
• Обеспечение питания LED-подсветки бассейна или фонтана через один кабель между модулями
• Замена старого кабеля в существующей системе освещения без изменения разъемов

Практические советы

• Перед монтажом проверьте целостность уплотнений - трещины или деформации снижают защиту IP67
• При прокладке кабеля вдоль металлических поверхностей используйте хомуты с изолирующим покрытием, чтобы избежать коррозии
• Если необходимо удлинить цепочку - используйте несколько таких же коннекторов, но не более трех в ряду
• После окончания монтажа протестируйте всю цепочку под нагрузкой - отсутствие мерцания и нагрева разъемов говорит о правильном соединении
• Артикул 038888 - единственный номер для заказа этого конкретного решения; другие варианты схожего названия могут отличаться по длине или типу разъемов
