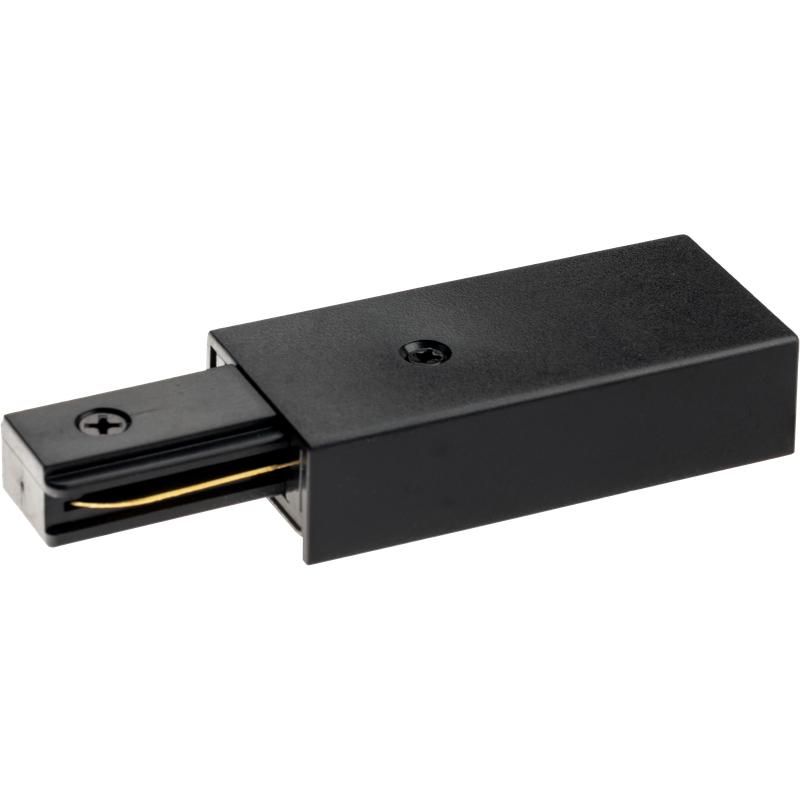

Коннектор питания для шинопровода, прямой, ARTLINE, пластик/медь, черный, 59756 2, Ritter

Коннектор питания для шинопровода прямой пластик/медь черный (артикул 59756 2, бренд Ritter) обеспечивает надёжное подключение однофазного электропитания к шинопроводу Ritter ARTLINE. Он служит основным элементом для запитки всей трековой системы освещения, позволяя передавать энергию от сети к движущимся светильникам.

Назначение и область применения

Коннектор питания для шинопровода прямой пластик/медь черный применяется исключительно для подключения однофазного электропитания (220 В) к шинопроводам серии Ritter ARTLINE. Он устанавливается на одном из концов шинопровода и замыкает электрическую цепь между источником питания и гибкими светильниками, которые перемещаются вдоль шины. Подходит для систем освещения в интерьерах офисов, торговых залов, выставочных помещений и жилых пространствах, где требуется гибкая регулировка направления света.

Технические характеристики

• Номинальное напряжение: 220 В
• Количество фаз: 1
• Материал корпуса: пластик, матовая поверхность
• Цвет: чёрный
• Степень защиты IP20: защищён от контакта с пальцами, но не от воды и пыли - подходит только для внутренней установки
• Класс защиты от поражения током: I (требует заземления)
• Способ монтажа: крепится непосредственно на шинопровод
• Поддерживает подвесной монтаж: да

Совместимость и монтаж

Коннектор питания для шинопровода прямой пластик/медь черный совместим только со шинопроводами Ritter ARTLINE (артикулы: 59783 8, 59784 5, 59785 2, 59786 9). Монтаж выполняется путём плотного вставления коннектора в торец шинопровода до щелчка - механический контакт обеспечивается за счёт пружинных контактов внутри. Для подключения проводов используются клеммы, расположенные с тыльной стороны устройства. Обязательно соблюдайте полярность: L (фаза) и N (ноль) должны соответствовать входящим проводам. Заземление обязательно - класс защиты I требует подключения PE-проводника к контуру заземления.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего использования в помещениях. Степень защиты IP20 исключает применение в условиях повышенной влажности, пыли или открытых площадках. Класс защиты I обязывает использовать заземлённую розетку и проводку с третьим проводом (PE). Напряжение 220 В допускает работу только в сетях с TN-S или TN-C-S системами заземления.

Преимущества

• Простая и быстрая установка - не требует инструментов, фиксируется на шинопроводе без сверления
• Матовый чёрный цвет корпуса гармонирует с дизайном современных светильников
• Обеспечивает стабильный электрический контакт даже при перемещении светильников вдоль шины
• Работает с одной или несколькими секциями шинопровода, образуя единую питаемую цепь

Ограничения применения

• Не предназначена для внешних или влажных помещений - IP20 не защищает от брызг и пыли
• Несовместима с другими сериями шинопроводов, кроме Ritter ARTLINE
• Не поддерживает многожильные провода большего сечения - используйте только рекомендованное сечение, указанное в руководстве
• Запрещено перегружать - максимальная нагрузка определяется параметрами самого шинопровода, а не коннектора

Примеры использования

• Освещение торгового зала: один коннector подключает три параллельных шинопровода, по которым двигаются точечные светильники над витринами
• Интерьер квартиры: коннектор установлен на конце шинопровода в гостиной, обеспечивающий питание для двух подвижных LED-ламп
• Выставка: система из четырёх шинопроводов запитана через два коннектора - один на каждом конце линии, чтобы равномерно распределить нагрузку

Практические советы

• Перед монтажом всегда отключите питание - работа с 220 В требует соблюдения правил электробезопасности
• Проверьте соответствие артикула шинопровода: коннектор 59756 2 работает только с Ritter ARTLINE, другие модели не подходят
• Если планируете подключить более одного шинопровода - убедитесь, что суммарная мощность всех светильников не превышает пределы системы
• При подвесном монтаже закрепите шинопровод так, чтобы коннектор не испытывал механической нагрузки - он не рассчитан на вес всей системы
• Не используйте адаптеры или удлинители - подключайте напрямую от распределительной коробки
