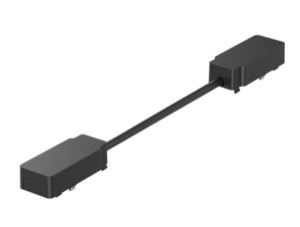

Коннектор питания для углового соединения шинопроводов магнитной системы Galakti 290x26x15 мм черный | V4-R7-09.RG23.TRK-0005 VARTON VARTA

Коннектор питания для углового соединения шинопроводов магнитной системы 290x26x15 мм черный от VARTON (артикул v4-r7-09.rg23.trk-0005) обеспечивает надёжное электрическое соединение между угловыми участками магнитной шинопроводной системы, одновременно выполняя функцию преобразования напряжения с 220 В переменного тока на 48 В постоянного тока.

Назначение и область применения

Этот коннектор предназначен исключительно для использования в магнитной системе шинопроводов VARTON. Он служит двойной задачей: физически соединяет два участка шинопровода под углом и преобразует питание с переменного тока (AC 220 В) на постоянный ток (DC 48 В). Применяется в трековых осветительных системах, где используются светодиодные светильники с высоким индексом цветопередачи (CRI > 90). Подходит для интерьеров жилых, коммерческих и офисных помещений, где требуется гибкая и безопасная система освещения.

Технические характеристики

• Форм-фактор: угловой коннектор для магнитной шинопроводной системы
• Габариты: 290 × 26 × 15 мм
• Цвет: чёрный
• Входное напряжение: AC 220 В +-10%
• Выходное напряжение: DC 48 В
• Максимальный выходной ток: не указано - необходимо учитывать нагрузку согласно спецификациям светильников
• Тип соединения: магнитное, без инструментального крепления

Совместимость и монтаж

Коннектор питания совместим только с шинопроводами магнитной системы VARTON. Устанавливается между двумя прямыми или поворотными секциями шинопровода. Монтаж выполняется путём плотного присоединения к шинопроводу - магнитное зацепление обеспечивает надёжную фиксацию и электрический контакт без болтов или винтов. Для правильной работы важно, чтобы все элементы системы были одной серии и от одного производителя. Нельзя использовать с другими системами, даже если они имеют аналогичные размеры.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего освещения. Произведено в рамках серийной линейки Galakti, которая прошла испытания на соответствие нормам для оборудования класса II (двойная изоляция). Отсутствует заземление - устройство работает без него благодаря изолированному корпусу. Не предназначено для установки во влажных помещениях или на улице - степень защиты IP не указана, поэтому применение допускается только в сухих закрытых помещениях.

Преимущества

• Интегрированный преобразователь напряжения - не требует внешних блоков питания
• Магнитное соединение позволяет менять конфигурацию системы без инструментов
• Чёрный цвет маскирует коннектор в современных интерьерах
• Поддерживает работу светильников с высоким CRI - важна для точной передачи цветов в торговых, выставочных и дизайнерских пространствах

Ограничения применения

• Не подходит для подключения к сети выше 220 В или для постоянного тока на входе
• Не используется в системах с напряжением ниже 48 В на выходе - несовместим с LED-светильниками, требующими другого напряжения
• Не рассчитан на открытую установку - запрещён монтаж в местах с повышенной влажностью, пылью или риском механических ударов
• Не заменяет распределительную коробку - не предназначен для ответвлений или подключения нескольких светильников напрямую

Примеры использования

• Угловое соединение в трековой системе освещения в музейном зале с акцентным освещением произведений искусства
• Создание L-образной или U-образной конфигурации в торговом зале с подсветкой витрин
• Освещение длинных коридоров с поворотами в офисах или больницах, где нужна равномерная подсветка без лишней проводки

Практические советы

• Перед монтажом проверьте, что шинопровод до и после коннектора имеет одинаковый тип крепления (накладной/подвесной/встраиваемый)
• Обязательно убедитесь, что суммарная мощность всех светильников, подключённых после этого коннектора, не превышает предельную нагрузку, указанную в документации к вашим светильникам
• При использовании нескольких угловых коннекторов в одной цепи следите за падением напряжения - рекомендуется не более двух последовательных переходов
• Не перегибайте шинопровод слишком сильно рядом с этим коннектором - он не является гибким элементом, а лишь соединителем
• Артикул v4-r7-09.rg23.trk-0005 - единственный подходящий вариант для этой модели; другие коннекторы VARTON не обеспечивают преобразование напряжения
