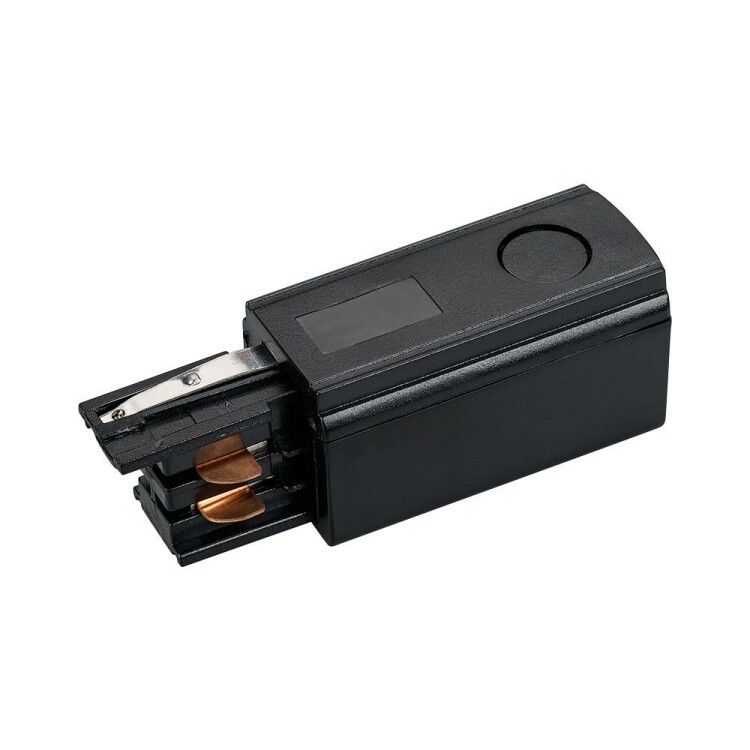

Коннектор питания LGD-4TR-CON-POWER-L-BK (C) (ARL, IP20 Пластик, 3 года) - 024717 Arlight

Коннектор питания LGD-4TR-CON-POWER-L-BK (C) IP20 пластик 3 года от Arlight предназначен для подключения трековой системы освещения 4TR к сети 220 В. Этот элемент обеспечивает надежный электрический контакт на входе трека, выполнен из прочного пластика и имеет черный цвет для гармоничной интеграции в современные световые решения.

Назначение и область применения

Коннектор питания LGD-4TR-CON-POWER-L-BK (C) IP20 пластик 3 года используется исключительно с трековыми системами серии 4TR от Arlight. Он служит входным устройством - подключается к электросети и передает питание по всей длине трека. Левый вариант определяется относительно положения контакта заземления: когда вы смотрите на трек со стороны заземляющего контакта слева, это именно левый коннектор.

Подходит для установки в торговых залах, офисах, галереях, выставочных помещениях - там, где требуется гибкая и модульная система освещения. Не применяется в открытых или влажных средах из-за низкой степени защиты IP20.

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на работу в бытовой и коммерческой однофазной сети;
• Тип изделия: коннектор - не является выключателем или регулятором, только точка подключения;
• Количество фаз: одна - работает с сетью 220 В, не предназначена для трехфазных систем;
• Степень защиты: IP20 - защищён от прикосновений пальцами и твердыми предметами более 12 мм, но не защищен от воды и пыли;
• Материал корпуса: пластик - легкий, устойчивый к коррозии, но не термостойкий выше 80 C;
• Цвет: черный - соответствует стандартному оформлению треков 4TR;
• Габариты: длина 65 мм, с разъемом - 99 мм;
• Гарантия: 3 года - покрывает дефекты материала и сборки при правильной эксплуатации.

Совместимость и монтаж

Коннектор питания LGD-4TR-CON-POWER-L-BK (C) IP20 пластик 3 года совместим только с треками серии 4TR. Установка выполняется на одном конце трека - он не заменяет внутренние или центральные коннекторы.

Для монтажа:

• Обесточьте сеть перед подключением;
• Закрепите коннектор в паз трека до щелчка - он фиксируется механически;
• Подсоедините провода L (фаза), N (нейтраль) и PE (земля) согласно маркировке внутри корпуса;
• Не перегибайте жилы - радиус изгиба минимум 5×диаметр провода;
• Используйте провода сечением 1,5–2,5 мм2 - соответствуют нагрузкам до 10 А.

Убедитесь, что трек установлен горизонтально - вертикальная установка может вызвать перегрев из-за плохого теплоотвода.

Безопасность и стандарты

Коннектор питания LGD-4TR-CON-POWER-L-BK (C) IP20 пластик 3 года соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Применяется в соответствии с ГОСТ Р МЭК 60598-1 и ГОСТ Р 50571.5.52. Отсутствие защиты от брызг и пыли требует установки только в закрытых помещениях с контролируемой средой.

Преимущества

• Фирменная совместимость с треками 4TR - гарантирует плотную посадку и надежный контакт;
• Черный цвет маскирует швы и не выбивается из дизайна;
• Простая установка без инструментов - достаточно вставить и затянуть клеммы;
• Долгий срок службы благодаря качественному пластиковому корпусу и медным контактам;
• 3-летняя гарантия снижает риски при крупном проекте.

Ограничения применения

• Не использовать во влажных помещениях (ванная, кухня, подвал) - IP20 не защищает от влаги;
• Не применять вне помещений - даже частичное попадание дождя повредит контакты;
• Не совместим с другими сериями треков (например, 2TR, 3TR) - форма и расположение контактов различаются;
• Не допускается использование с мощностью свыше 2,2 кВт (10 А × 220 В);
• Не рекомендуется монтировать рядом с источниками тепла - температура окружающей среды не должна превышать 40 C.

Примеры использования

• Торговый центр: один коннector питания LGD-4TR-CON-POWER-L-BK (C) IP20 пластик 3 года подключен к 3-метровому треку с 6 LED-светильниками;
• Выставка: два трека параллельно, каждый с собственным коннектором - удобно для управления группами освещения;
• Офис: трек над рабочими столами, запитанный через распределительную коробку - все соединения скрыты.

Практические советы

• Перед заказом проверьте, какой коннектор нужен - левый или правый - ориентируйтесь на сторону заземляющего контакта;
• Если трек длиннее 4 метров, используйте дополнительные коннекторы посередине - чтобы избежать просадки напряжения;
• Не экономьте на проводе: используйте медный одножильный провод, а не многожильный - лучше держит контакт в клеммах;
• При замене старого коннектора - всегда отключайте автомат; даже если свет выключен, фаза может быть подана;
• Если цвет корпуса отличается от трека - это нормально, особенно при смешивании партий. Разница не влияет на работоспособность.
