Коннектор питания MAG-VIBE-CON-POWER (BK) (IP20 Металл, 5 лет) - 044183 Arlight

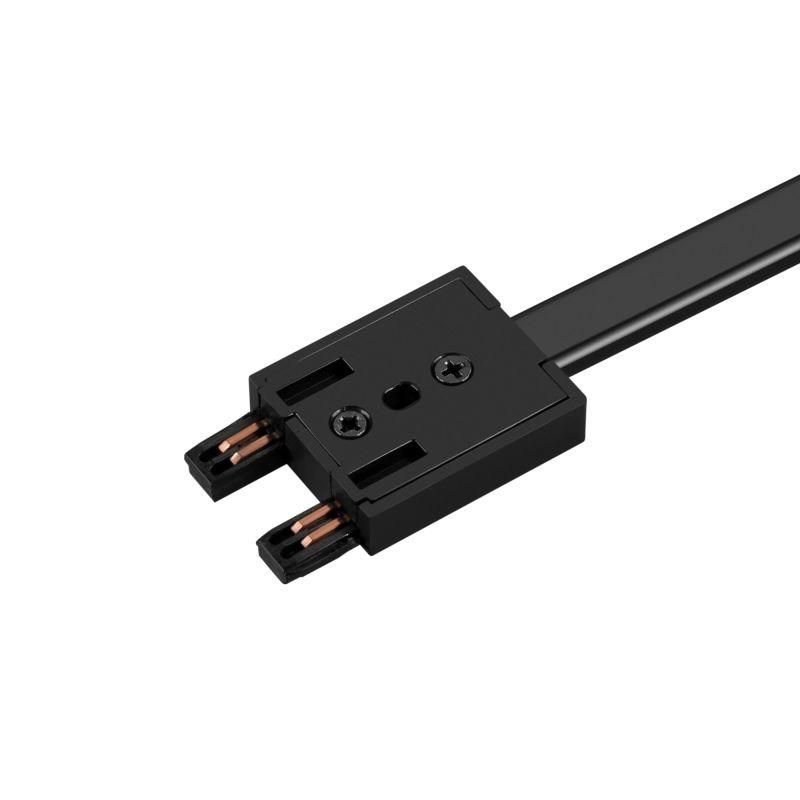

Коннектор питания MAG-VIBE-CON-POWER (BK) IP20 металл от Arlight предназначен для надёжного подключения питания к трековым системам MAG-VIBE. Этот компактный металлический коннектор обеспечивает устойчивый контакт и защищённую передачу энергии в условиях внутреннего освещения.

Назначение и область применения

Коннектор питания MAG-VIBE-CON-POWER (BK) IP20 металл используется исключительно для подвода постоянного тока к трековым светильникам серии MAG-VIBE. Он служит переходным элементом между внешним источником питания и шиной трека, позволяя запитывать несколько светильников от одного источника. Применяется в интерьерах офисов, торговых залов, галерей и других закрытых помещениях, где требуется точечная и регулируемая подсветка.

Технические характеристики

• Защита от попадания предметов: IP20 - предохраняет от контакта с пальцами и крупными объектами, но не защищает от воды и пыли;
• Габариты: 35,3 × 25 × 7,8 мм - компактный формат для установки в ограниченном пространстве;
• Материал корпуса: металл - повышает механическую прочность и теплопроводность;
• Цвет: чёрный (BK);
• Распиновка проводов:
  • Жёлто-зелёный (Yellow/Green): -48 В (земля/нейтраль);
  • Коричневый (Brown): +48 В (положительный потенциал);
  • Чёрный (Black): D+ (данные управления);
  • Синий (Blue): D- (данные управления).

Совместимость и монтаж

Коннектор питания MAG-VIBE-CON-POWER (BK) IP20 металл совместим только с трековыми системами MAG-VIBE. Устанавливается на конце или в середине трека через специальный слот. Подключение выполняется вручную: провода фиксируются в клеммах с помощью винтов. Для правильной работы необходимо соблюдать полярность: +48 В и -48 В должны соответствовать выходу блока питания. Кабель сечением до 1,5 мм2 рекомендован для подключения. Монтаж допускается только при отключенном питании.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP20 позволяет использовать его только во внутрипомещении, в сухих и пылезащищённых зонах. Напряжение 48 В постоянного тока считается безопасным для человека, однако работа с проводами требует соблюдения правил электробезопасности.

Преимущества

• Металлический корпус обеспечивает долговечность и устойчивость к деформациям;
• Чёткая распиновка снижает риск ошибок при подключении;
• Компактные размеры не нарушают эстетику трековой системы;
• Поддерживает одновременную передачу питания и сигнала управления (D+/D-) - позволяет интегрировать димминг и адресацию.

Ограничения применения

• Не предназначена для открытых помещений, влажных зон или мест с высокой запылённостью из-за защиты IP20;
• Не совместима с другими трековыми системами, кроме MAG-VIBE;
• Не поддерживает переменный ток - работает только с источниками 48 В постоянного тока;
• Не рассчитана на самостоятельное подключение к бытовой сети 220 В - обязательно использование подходящего преобразователя.

Примеры использования

• Подключение к треку в выставочном зале с управляемыми светодиодными светильниками;
• Запитка трековой системы в boutique-магазине с возможностью изменения яркости;
• Установка в офисных переговорках с интеллектуальной подсветкой на основе протокола DALI или аналогичного.

Практические советы

• Перед монтажом проверьте соответствие напряжения источника - 48 В постоянного тока; неверное напряжение выведет из строя как коннектор, так и светильники;
• Обязательно используйте кабель с жилами соответствующего цвета - путаница в D+/D- нарушит работу управления;
• При установке в центр трека убедитесь, что коннектор плотно зафиксирован - люфт вызывает нагрев и окисление контактов;
• Артикул 044183 - единственный номер для заказа оригинального коннектора MAG-VIBE-CON-POWER (BK) IP20 металл от Arlight. Аналоги не гарантируют совместимость.
