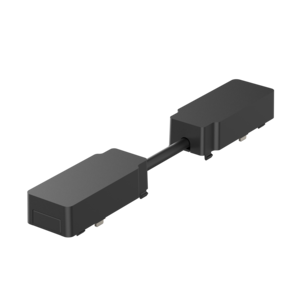

Коннектор питания прямой для соединения шинопроводов магнитной системы Galakti 150x26x15мм чёрный | V4-R7-09.RG23.TRK-0002 VARTON VARTA

Коннектор питания прямой для соединения шинопроводов магнитной системы 150x26x15 мм чёрный от VARTON (артикул v4-r7-09.rg23.trk-0002) предназначен для надёжного электрического соединения секций магнитной шинопроводной системы. Он совмещает функции механического стыка и электрического контакта, обеспечивая передачу напряжения без дополнительных проводов.

Назначение и область применения

Этот коннектор используется исключительно внутри магнитной шинопроводной системы VARTON для соединения двух участков шины. Он не является источником питания - он лишь передаёт ток между секциями. Применяется в системах освещения с питанием 48 В постоянного тока, где требуется гибкая и быстроразъёмная архитектура: торговые залы, выставочные площади, офисы с изменяемой планировкой, музеи и дизайнерские интерьеры.

Технические характеристики

• Размеры: 150 × 26 × 15 мм - соответствует стандартным секциям магнитной шины
• Ширина: 26 мм - точно совпадает с профилем шинопровода
• Цвет: чёрный, матовая поверхность - маскирует следы эксплуатации, не бликует
• Форма: прямоугольник - обеспечивает плотную посадку на шину
• Тип: встроенный - не требует внешних креплений, устанавливается внутрь шинопровода
• Количество фаз: одна - работает с однофазными цепями 48 В DC
• Материал корпуса: пластик - электроизолирующий, не проводящий, устойчив к перегреву
• Класс защиты: III - безопасен при работе с низким напряжением (48 В), не требует заземления
• Подходит для подключения шины: да - только для магнитной системы VARTON
• Подходит для подвесного монтажа: да - совместим с любым типом установки шины: накладной, подвесной, встраиваемый

Совместимость и монтаж

Коннектор питания прямой для соединения шинопроводов магнитной системы 150x26x15 мм чёрный совместим только с шинопроводами VARTON, работающими в системе Galakti. Установка происходит путём вставки в торец одной шины до щелчка - магнитное зацепление фиксирует деталь без инструментов. Монтаж возможен в любом положении: горизонтально, вертикально, на потолке или стене. Нельзя использовать с другими системами (например, Trac-Master, LEDILINE, S-Line) - контактные элементы несовместимы.

Безопасность и стандарты

Изделие соответствует классу защиты III - работает при сверхнизком напряжении (SELV - 48 В DC), что исключает риск поражения электрическим током даже при открытых контактах. Не требует заземления. Не содержит опасных материалов. Соответствует требованиям безопасности для оборудования класса III по ГОСТ IEC 61140.

Преимущества

• Не требует пайки, болтов или инструментов - монтаж занимает несколько секунд
• Магнитная фиксация гарантирует надёжный контакт без люфта
• Плотное прилегание предотвращает попадание пыли и влаги в зону соединения
• Матовый чёрный цвет не выделяется на фоне шинопровода
• Удобен для частой переустановки - многократное подключение/отключение не снижает надёжность

Ограничения применения

• Не предназначена для работы с переменным током 220 В - применяется только после преобразования в 48 В DC
• Не подходит для нагрузок выше мощности, указанной в спецификации шинопровода (обычно до 10 А на канал)
• Не может использоваться как ответвитель или переходник - только как прямой соединитель
• Запрещено применять вне системы Galakti - другие шины имеют другую форму и контактную схему
• Не рассчитан на работу во взрывоопасных средах или при температуре выше +50 C

Примеры использования

• Соединение двух участков трекового освещения в торговом зале при изменении расположения витрин
• Добавление новой секции шинопровода к существующей системе в музее без демонтажа всего контура
• Обеспечение бесперебойного питания нескольких светильников в длинном коридоре с несколькими точками подключения
• Перестановка освещения в дизайн-студии - коннектор легко снимается и перемещается

Практические советы

• Перед установкой проверьте, чтобы обе шины были одинаково ориентированы - контакты должны совпасть по полярности
• Не используйте силу - если коннector не встаёт сам, не пытайтесь вдавить его насильно; возможно, шина повреждена или грязная
• Очищайте контактные площадки мягкой сухой тканью - пыль и жир снижают надёжность соединения
• Учитывайте посадочную длину: коннектор занимает 150 мм - при расчёте количества шин учтите этот запас
• Для сложных схем с несколькими ответвлениями рекомендуется составить схему подключения заранее - система не допускает случайных замыканий
